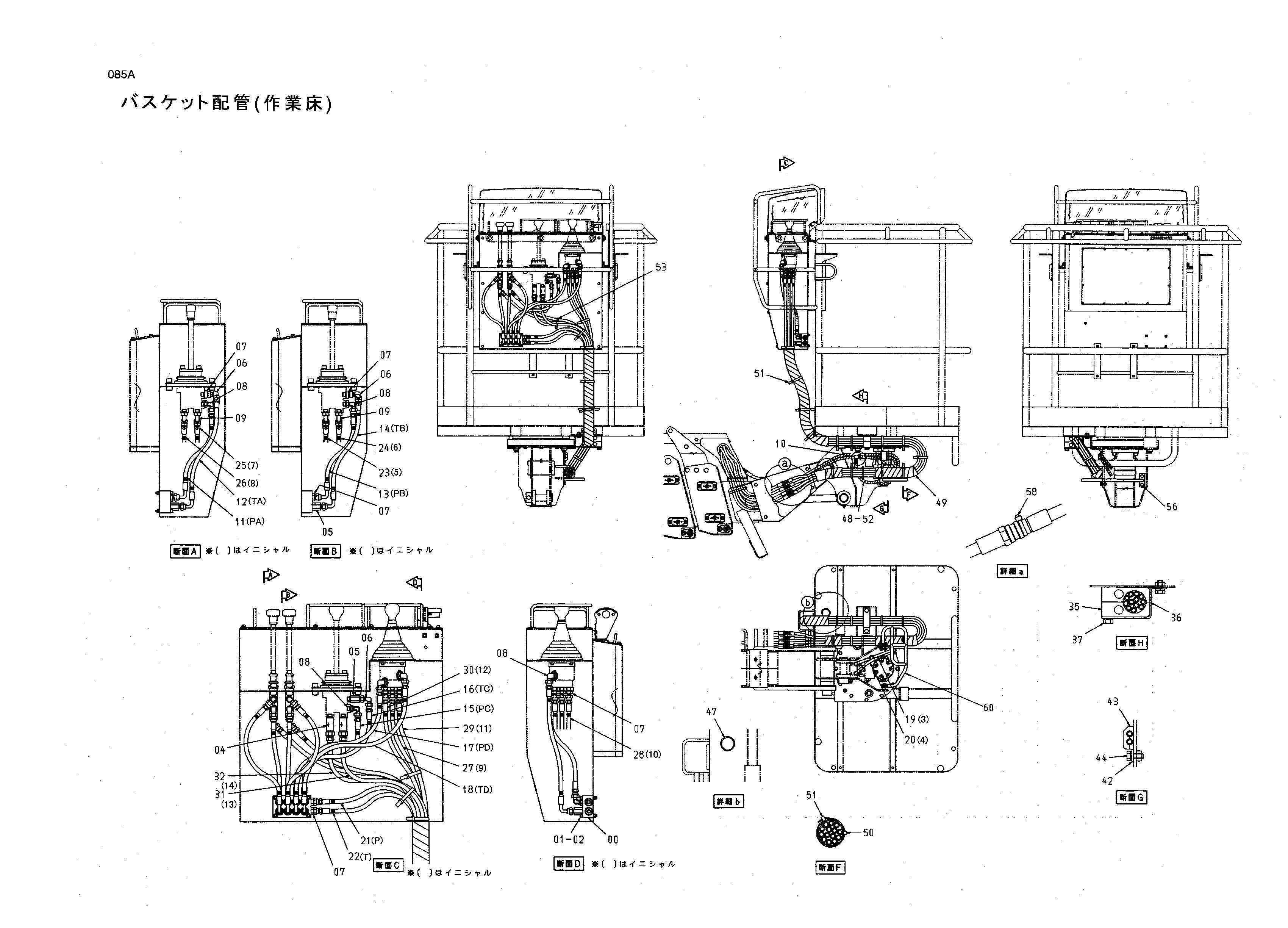

Схема 085 — HITACHI HX99B
Заводская схема «Схема 085» для HITACHI HX99B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3082832 | Коллектор | 1 |
| 01 | J770645 | Болт с внутренним шестигранником | 4 |
| 02 | J252106 | Пружинная шайба | 4 |
| 04 | 4409904 | Клапан | 2 |
| 05 | 4270517 | Адаптер | 5 |
| 06 | 4346096 | Унион S | 3 |
| 07 | 4200465 | Адаптер | 12 |
| 08 | 4154670 | Угловой штуцер | 5 |
| 09 | 4193826 | Угловой штуцер | 4 |
| 10 | 4405673 | Угловой штуцер | 2 |
| 11 | 4409906 | Шланг | 1 |
| 12 | 4409907 | Шланг | 1 |
| 13 | 4410580 | Шланг | 1 |
| 14 | 4410581 | Шланг | 1 |
| 15 | 4410582 | Шланг | 1 |
| 16 | 4410583 | Шланг | 1 |
| 17 | 4410584 | Шланг | 1 |
| 18 | 4410585 | Шланг | 1 |
| 19 | 4410586 | Шланг | 1 |
| 20 | 4410587 | Шланг | 1 |
| 21 | 4410588 | Шланг | 1 |
| 22 | 4410589 | Шланг | 1 |
| 23 | 4410590 | Шланг | 1 |
| 24 | 4410591 | Шланг | 1 |
| 25 | 4410592 | Шланг | 1 |
| 26 | 4410593 | Шланг | 1 |
| 27 | 4410594 | Шланг | 1 |
| 28 | 4410595 | Шланг | 1 |
| 29 | 4410596 | Шланг | 1 |
| 30 | 4410597 | Шланг | 1 |
| 31 | 4410598 | Шланг | 1 |
| 32 | 4410599 | Шланг | 1 |
| 35 | 4409900 | Резиновая втулка | 2 |
| 36 | 4409899 | Кронштейн | 1 |
| 37 | J041020 | Болт с шайбой | 2 |
| 42 | 4388370 | Хомут | 1 |
| 43 | 4388372 | Резиновая прокладка | 1 |
| 44 | J041025 | Болт с шайбой | 1 |
| 47 | 4159363 | Резиновая втулка | 1 |
| 48 | 4327293 | Защитный кожух | 4 |
| 49 | 4327294 | Защитный кожух | 6 |
| 50 | 4409905 | Кольцо | 9 |
| 51 | 4121859 | Ленточный зажим | 15 |
| 52 | 4055312 | Зажим | 3 |
| 53 | 4055311 | Зажим | 6 |
| 56 | J040825 | Болт с шайбой | 4 |
| 58 | 4326365 | Ленточный зажим | 16 |
| 60 | 8072904 | Направляющая | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX99B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
