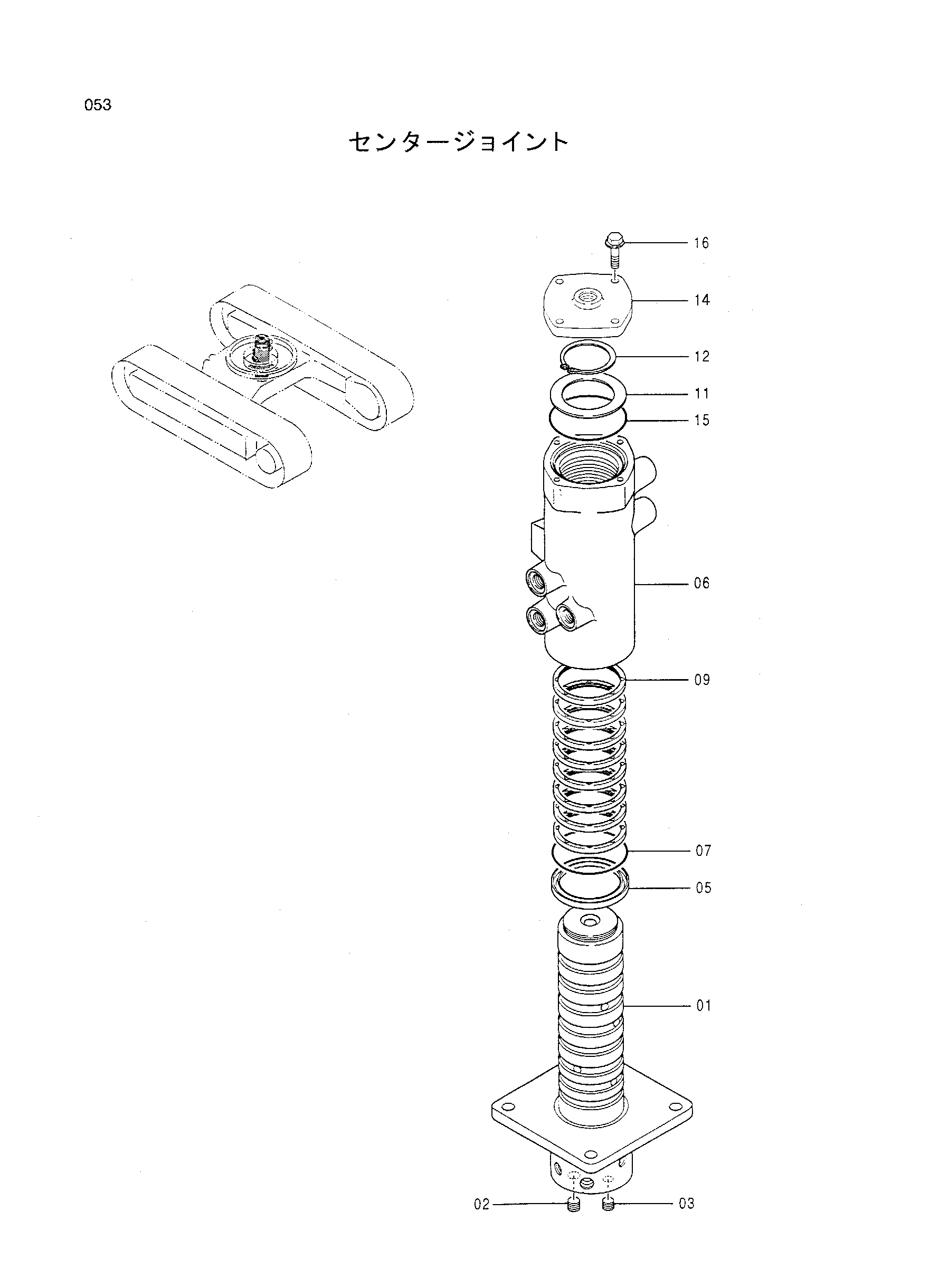

Схема 053 — HITACHI HX99B
Заводская схема «Схема 053» для HITACHI HX99B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9131285 | Центральный коллектор | 1 | |
| 01 | 6013984 | Шпиндель | 1 |
| 02 | 94-2012 | Пробка | 4 |
| 03 | 94-2011 | Пробка | 3 |
| 05 | 4278582 | Пылезащитное уплотнение | 1 |
| 06 | 1016312 | Корпус | 1 |
| 07 | A810070 | Уплотнительное кольцо | 1 |
| 09 | 4288000 | Масляное уплотнение | 8 |
| 11 | 4271952 | Кольцо | 1 |
| 12 | 960323 | Стопорное кольцо | 1 |
| 14 | 3068064 | Крышка | 1 |
| 15 | A810085 | Уплотнительное кольцо | 1 |
| 16 | J010830 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX99B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
