Шестерня корпус — HITACHI HX99B

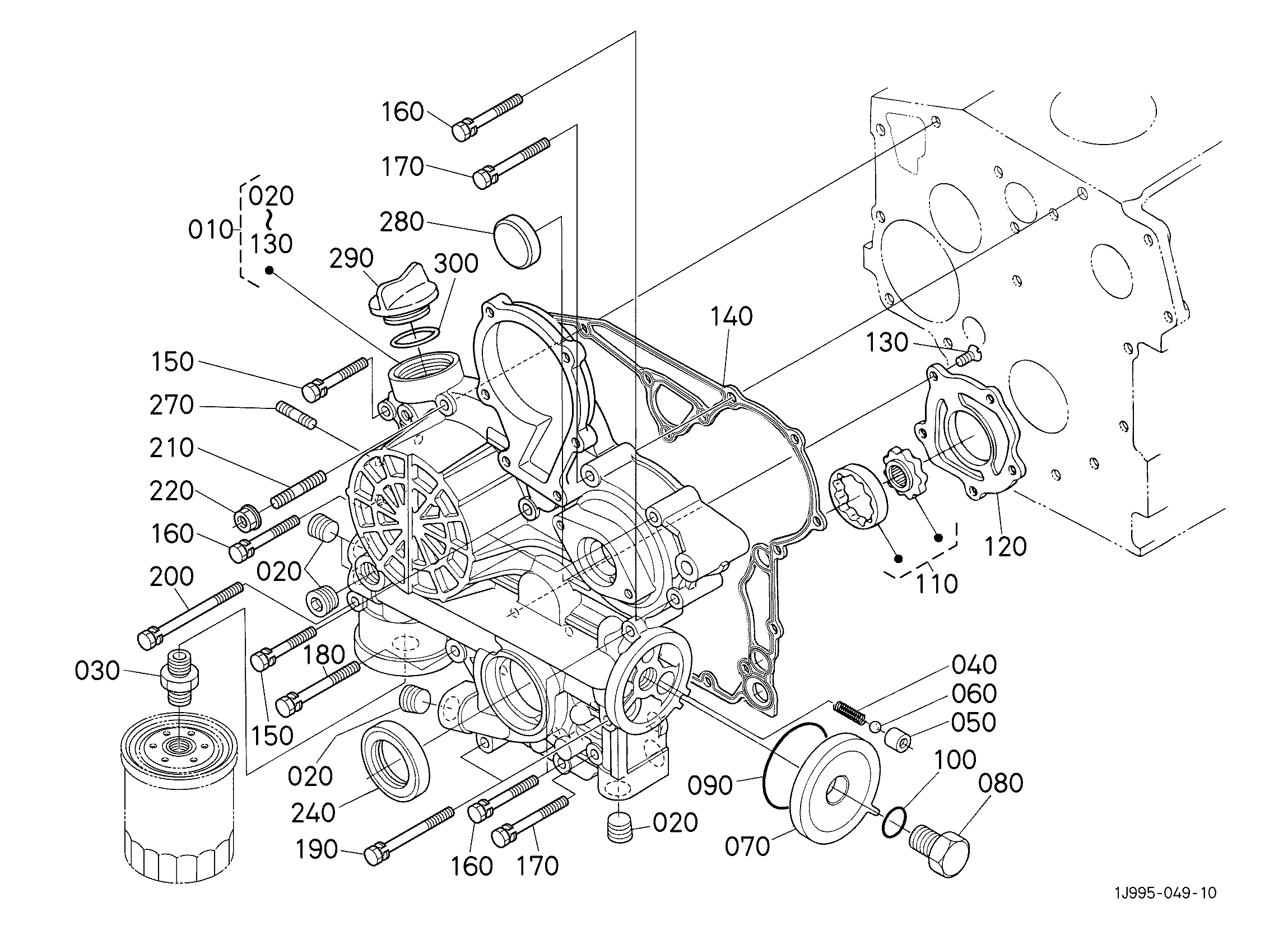

Заводская схема «Шестерня корпус» для HITACHI HX99B. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
010	KBT1625904020	Комп.касе, шестерня	1
010	KBT1623904020	Комп.касе, шестерня	1
010	KBT1623904022	Комп.касе, шестерня	1
020	KBT1624196020	Пробка	5
030	KBT1524132290	Соединение, трубка	1
040	KBT1624136950	Пружина	1
050	KBT1624136930	Сиденье, клапан	1
060	KBT0771500201	Шарик	1
070	KBT1625932882	Крышка	1
080	KBT1625932900	Болт	1
090	KBT0481450600	Уплотнительное кольцо	1
100	KBT0481400150	Уплотнительное кольцо	1
110	KBT1624135070	В сборе ротор, масляный насос	1
120	KBT1625935132	Крышка, масляный насос	1
130	KBT1624193120	Винт, кск-хд	5
140	KBT1626404130	Прокладка, шестерня корпус	1
140	KBT1626404132	Прокладка, шестерня корпус	1
150	KBT0102350645	Болт	3
160	KBT0102360650	Болт	4
170	KBT0102350655	Болт	2
180	KBT1584191040	Болт	1
190	KBT1624191040	Болт	2
200	KBT1625991040	Болт	1
210	KBT0151350645	Болт, шпилька	1
210	KBT1624591530	Шпилька	1
220	KBT0205650060	Гайка	1
220	KBT0275150060	Гайка, фланец	1
230	KBT0451260060	Пружинная шайба	1
240	KBT1625904210	Уплотнение, масляный	1
250	KBT0481406100	Уплотнительное кольцо	2
260	KBT0481400150	Уплотнительное кольцо	2
270	KBT0151350616	Шпилька	2
270	KBT1624591540	Шпилька	2
280	KBT1626483342	Крышка, шестерня корпус	1
290	KBT1585233140	Пробка, масляный заливная горловина	1
290	KBTE915133140	Пробка, масляный заливная горловина	1
300	KBT0481450300	Уплотнительное кольцо	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI HX99B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
