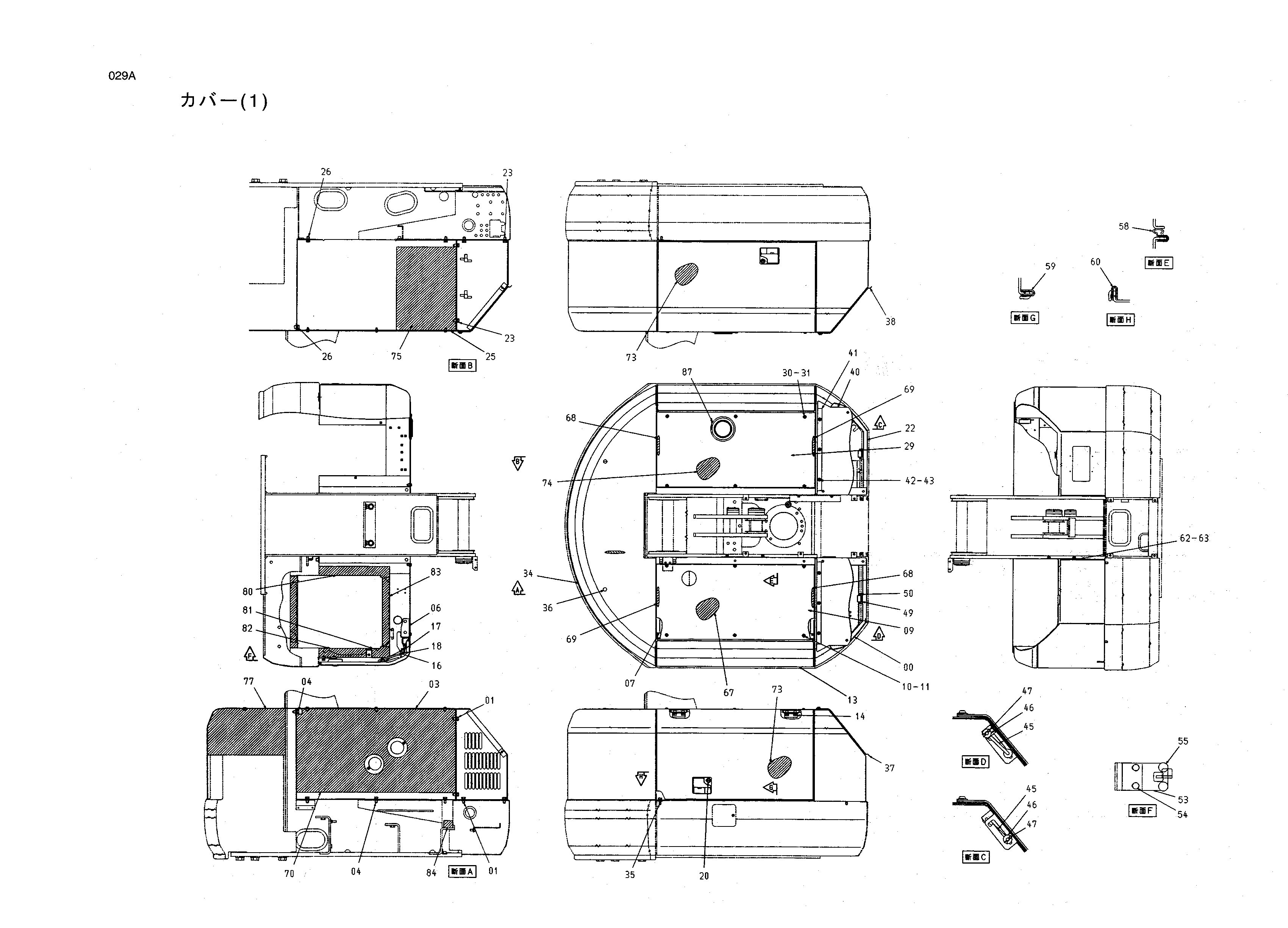

Схема 029 — HITACHI HX99B
Заводская схема «Схема 029» для HITACHI HX99B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6017505 | Крышка передний | 1 |
| 01 | J051025 | Болт с шайбой | 5 |
| 03 | 7034929 | Крышка | 1 |
| 04 | J051025 | Болт с шайбой | 4 |
| 06 | 8072877 | Кронштейн | 2 |
| 07 | J051025 | Болт с шайбой | 8 |
| 09 | 3082822 | Крышка | 1 |
| 10 | 4373194 | Винт | 6 |
| 11 | J253108 | Плоская шайба | 6 |
| 13 | 6017503 | Крышка двигатель | 2 |
| 14 | J051020 | Болт с шайбой | 8 |
| 16 | 9750601 | Шток | 2 |
| 17 | J253110 | Плоская шайба | 4 |
| 18 | 4022698 | Стопорный палец | 4 |
| 20 | 4396018 | Гидроцилиндр. блокировка | 2 |
| 22 | 6017508 | Короб | 1 |
| 23 | J051025 | Болт с шайбой | 5 |
| 25 | 7034928 | Крышка | 1 |
| 26 | J051025 | Болт с шайбой | 3 |
| 29 | 3082823 | Крышка | 1 |
| 30 | 4373194 | Винт | 6 |
| 31 | J253108 | Плоская шайба | 6 |
| 34 | 6017497 | Крышка задний | 1 |
| 35 | J051030 | Болт с шайбой | 2 |
| 36 | 4354771 | Пробка | 2 |
| 37 | 7034926 | Крышка | 1 |
| 38 | 7034931 | Крышка | 1 |
| 40 | 3082824 | Сиденье резиновый | 2 |
| 41 | 4404873 | Пластина | 2 |
| 42 | 4373194 | Винт | 6 |
| 43 | J253108 | Плоская шайба | 6 |
| 45 | 9743982 | Стойка | 2 |
| 46 | 4345258 | Шайба | 4 |
| 47 | 4022696 | Палец | 4 |
| 49 | 4341794 | Магнит | 2 |
| 50 | J680310 | Винт с шайбой | 4 |
| 53 | 4403942 | Защёлка | 2 |
| 54 | J050820 | Болт с шайбой | 4 |
| 55 | 4382964 | Резиновая втулка | 4 |
| 58 | 4403898 | Резиновое уплотнение | 2 |
| 59 | 4403899 | Резиновое уплотнение | 2 |
| 60 | 4383531 | Резиновое уплотнение | 4 |
| 62 | 4403943 | Пластина | 1 |
| 63 | J050820 | Болт с шайбой | 2 |
| 67 | 4403923 | Резиновая прокладка | 1 |
| 68 | 4403924 | Резиновое уплотнение | 2 |
| 69 | 4403928 | Резиновое уплотнение | 2 |
| 70 | 4403925 | Резиновая прокладка | 1 |
| 73 | 4403926 | Резиновая прокладка | 2 |
| 74 | 4403927 | Резиновая прокладка | 1 |
| 75 | 4403929 | Резиновая прокладка | 1 |
| 77 | 4404874 | Резиновое уплотнение | 1 |
| 80 | 4403974 | Резиновое уплотнение | 1 |
| 81 | 4403948 | Резиновое уплотнение | 1 |
| 82 | 4403947 | Резиновое уплотнение | 1 |
| 83 | 4403973 | Резиновое уплотнение | 1 |
| 84 | 4307599 | Резиновая прокладка | 1 |
| 87 | 3062966 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX99B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
