Клапан и коромысло рукоять — HITACHI HX99B

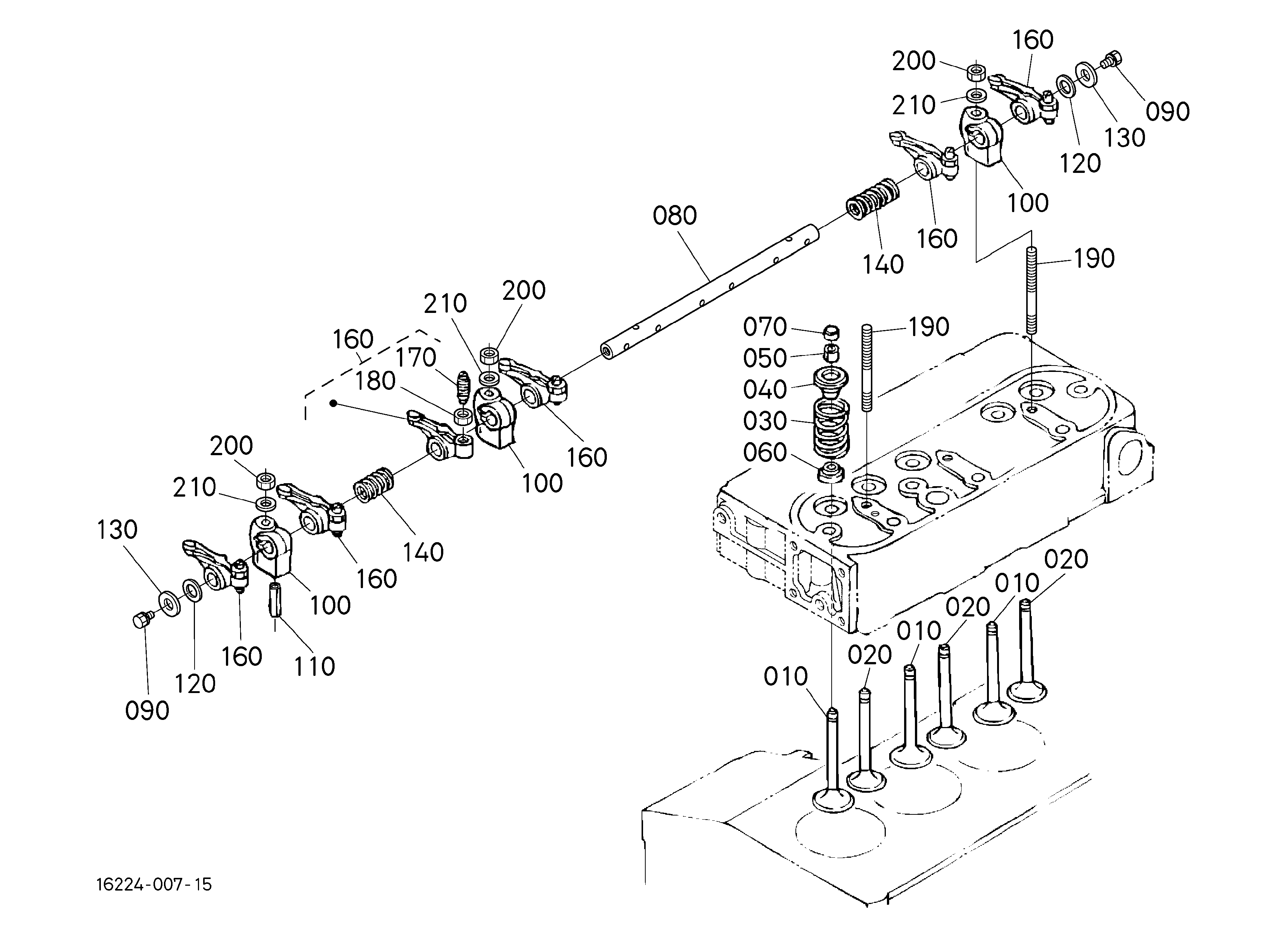

Заводская схема «Клапан и коромысло рукоять» для HITACHI HX99B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 010 | KBT1624113110 | Клапан, впускной | 3 |
| 010 | KBT1624113115 | Клапан, впускной | 3 |
| 020 | KBT1624113120 | Клапан, выпускной | 3 |
| 020 | KBT1624113126 | Клапан, выпускной | 3 |
| 030 | KBT1627113240 | Пружина, клапан | 6 |
| 040 | KBT1624113330 | Фиксатор, клапан SP. | 6 |
| 040 | KBT1626113330 | Фиксатор, пружина | 6 |
| 050 | KBT1526113360 | Коллет, клапан пружина | 6 |
| 060 | KBT1C01013150 | Уплотнение, клапан стем | 6 |
| 070 | KBT1624113280 | Колпачок, клапан | 6 |
| 080 | KBT1626114264 | Вал, коромысло рукоять | 1 |
| 090 | KBT0102350610 | Болт | 2 |
| 100 | KBT1624114350 | Кронштейн, коромысло рукоять | 3 |
| 110 | KBT0541100428 | Палец, пружина | 1 |
| 120 | KBT1624114430 | Шайба, р-арм.схафт | 2 |
| 130 | KBT1584194022 | Шайба, плаин | 2 |
| 140 | KBT1624114310 | Пружина, коромысло рукоять | 2 |
| 160 | KBT1624114032 | В сборе коромысло рукоять | 6 |
| 170 | KBT1624114230 | Винт, регулировочный | 6 |
| 180 | KBT1624114240 | Гайка | 6 |
| 190 | KBT1624114410 | Шпилька | 3 |
| 200 | KBT1526192010 | Гайка | 3 |
| 210 | KBT1526194010 | Шайба, плаин | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX99B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
