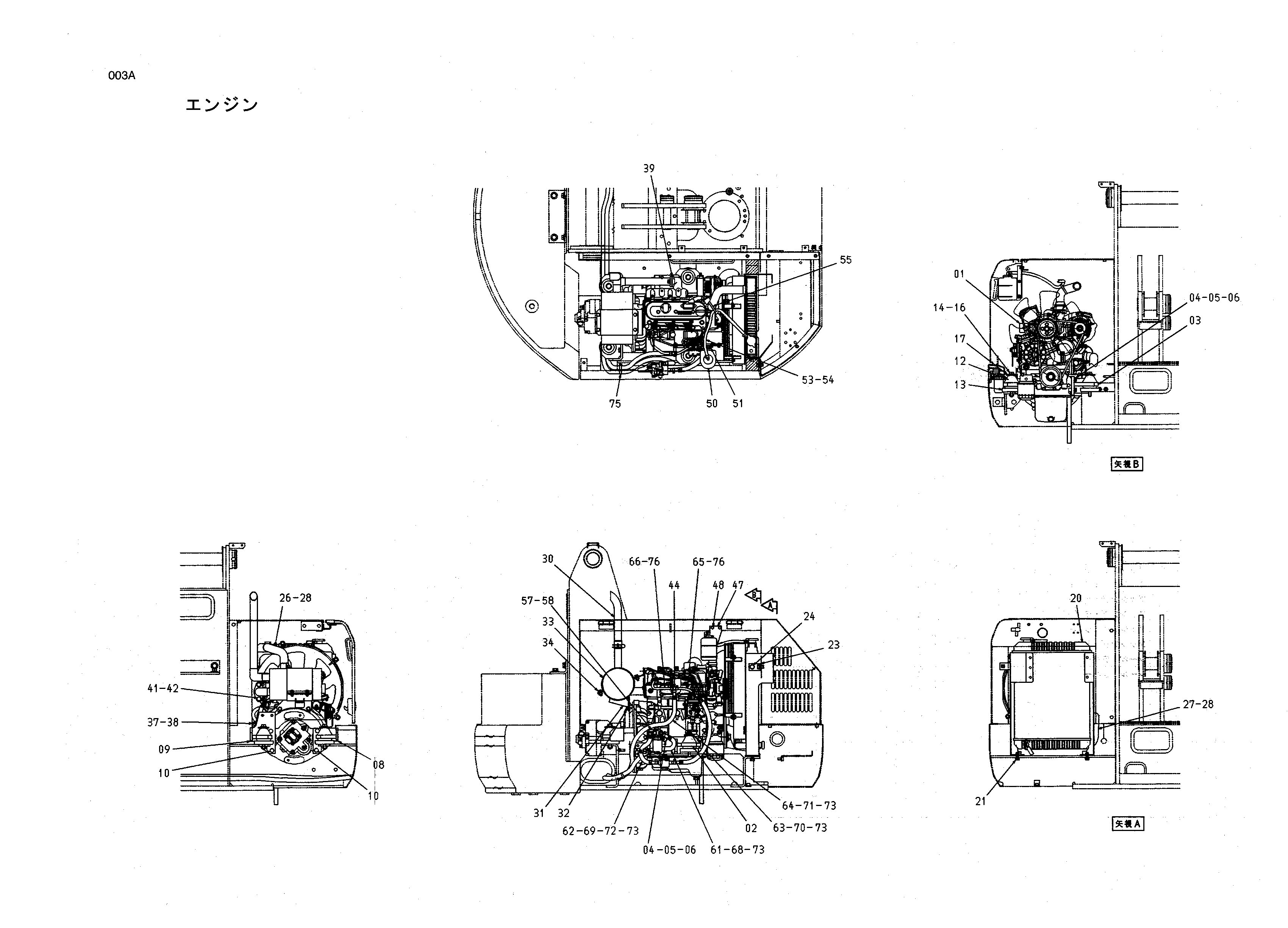

Схема 003 — HITACHI HX99B
Заводская схема «Схема 003» для HITACHI HX99B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01A | 4294838 | Масляный фильтр | 1 |
| 01B | 4294842 | Топливный фильтр | 1 |
| 57A | 4294842 | Фильтр | 1 |
| 01 | 4413812 | Двигатель | 1 |
| 02 | 8072867 | Кронштейн | 1 |
| 03 | 8066217 | Кронштейн | 1 |
| 04 | 4340400 | Болт | 8 |
| 05 | J252210 | Пружинная шайба | 8 |
| 06 | J253110 | Плоская шайба | 8 |
| 08 | 8062551 | Кронштейн | 1 |
| 09 | 8062552 | Кронштейн | 1 |
| 10 | J041030 | Болт с шайбой | 6 |
| 12 | 4276955 | Резиновая прокладка | 8 |
| 13 | 4385858 | Ограничитель | 4 |
| 14 | J971202 | Болт | 4 |
| 16 | J254012 | Шайба | 4 |
| 17 | 4307120 | Пластина | 4 |
| 20 | 4403896 | Радиатор | 1 |
| 21 | J051030 | Болт с шайбой | 2 |
| 23 | 4403944 | Кронштейн | 1 |
| 24 | J051020 | Болт с шайбой | 2 |
| 26 | 3068542 | Водяной шланг | 1 |
| 27 | 3068541 | Водяной шланг | 1 |
| 28 | 4505243 | Зажим | 4 |
| 30 | 4403897 | Глушитель | 1 |
| 31 | 7031692 | Кронштейн | 1 |
| 32 | J090818 | Болт с шайбой | 2 |
| 33 | 4361973 | Лента | 1 |
| 34 | J040822 | Болт с шайбой | 4 |
| 37 | 4359366 | Гайка | 1 |
| 38 | 4359369 | Пружинная шайба | 1 |
| 39 | 4300464 | Прокладка | 1 |
| 41 | 4340400 | Болт | 2 |
| 42 | J252210 | Пружинная шайба | 2 |
| 44 | 4348594 | Тройник | 1 |
| 47 | 8072878 | Кронштейн | 1 |
| 48 | J090616 | Болт с шайбой | 2 |
| 50 | 4279429 | Бак воды | 1 |
| 51 | J090620 | Болт с шайбой | 2 |
| 53 | 4305114 | Водяной шланг | 1 |
| 54 | 4351486 | Хомут шланга | 2 |
| 55 | 4055312 | Зажим | 1 |
| 57 | 4311000 | Фильтрующий элемент | 1 |
| 58 | J090865 | Болт с шайбой | 1 |
| 61 | 4403915 | Топливный шланг | 1 |
| 62 | 4383153 | Топливный шланг | 1 |
| 63 | 4383152 | Топливный шланг | 1 |
| 64 | 4403916 | Топливный шланг | 1 |
| 65 | 4393647 | Топливный шланг | 1 |
| 66 | 4393648 | Топливный шланг | 1 |
| 68 | 4403913 | Трубка | 1 |
| 69 | 4299654 | Трубка | 1 |
| 70 | 4383151 | Трубка | 1 |
| 71 | 4403914 | Трубка | 1 |
| 72 | 4410656 | Резиновая прокладка | 1 |
| 73 | 4339258 | Хомут шланга | 8 |
| 75 | 4055311 | Зажим | 5 |
| 76 | 4393609 | Хомут шланга | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX99B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
