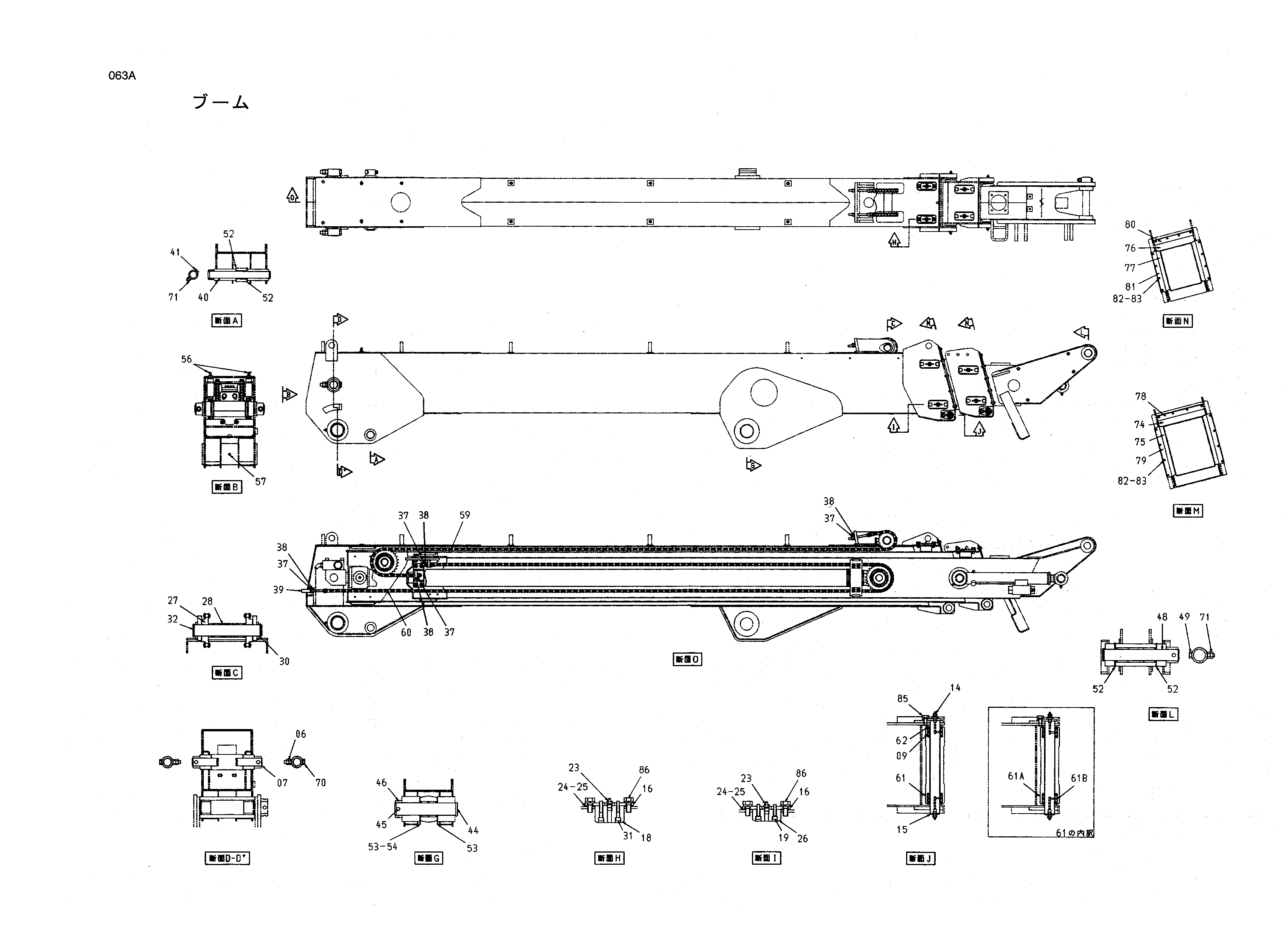

Схема 063 — HITACHI HX99B

Заводская схема «Схема 063» для HITACHI HX99B. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
06	J951016	Гайка	4
07	4409850	Палец	2
14	J75481	Штуцер	2
15	9750618	Палец	1
16	4404890	Пластина	6
18	4404888	Пластина	2
19	J770625	Болт с внутренним шестигранником	8
23	J75481	Штуцер	6
24	4404892	Регулировочная шайба	10
25	4404893	Регулировочная шайба	6
26	4409847	Пластина	4
27	3082826	Звёздочка	2
28	4404908	Проставка	1
30	Z991342	Кольцо фиксатор	1
31	J770635	Болт с внутренним шестигранником	4
32	4409852	Палец	1
37	M660010	U-образная гайка	8
38	J950010	Гайка	8
39	4410660	Трубка	2
40	4404875	Палец	1
41	J981070	Болт	1
44	4404879	Палец	1
45	4065689	Палец	1
46	4065688	Кольцо	1
48	4404885	Палец	1
49	J981070	Болт	1
52	4352135	Регулировочная шайба	12
53	4361605	Упорная пластина	4
54	4370471	Упорная пластина	1
56	J75581	Штуцер	2
57	J75481	Штуцер	1
59	4409853	Цепь	2
60	4409854	Цепь	2
61	9175726	Ролик	1
61A	4404898	Ролик	1
61B	4404918	Подшипник	2
62	4414025	Проставка	2
70	J981600	Болт	2
71	J231210	Гайка	4
74	4410644	Резиновая прокладка	1
75	4410645	Резиновая прокладка	2
76	4410646	Резиновая прокладка	1
77	4410647	Резиновая прокладка	2
78	4410648	Пластина	1
79	4410649	Пластина	2
80	4410650	Пластина	1
81	4410651	Пластина	2
82	J770516	Болт с внутренним шестигранником	24
83	J231105	Гайка	24
85	J041025	Болт с шайбой	1
86	J041020	Болт с шайбой	12

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI HX99B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
