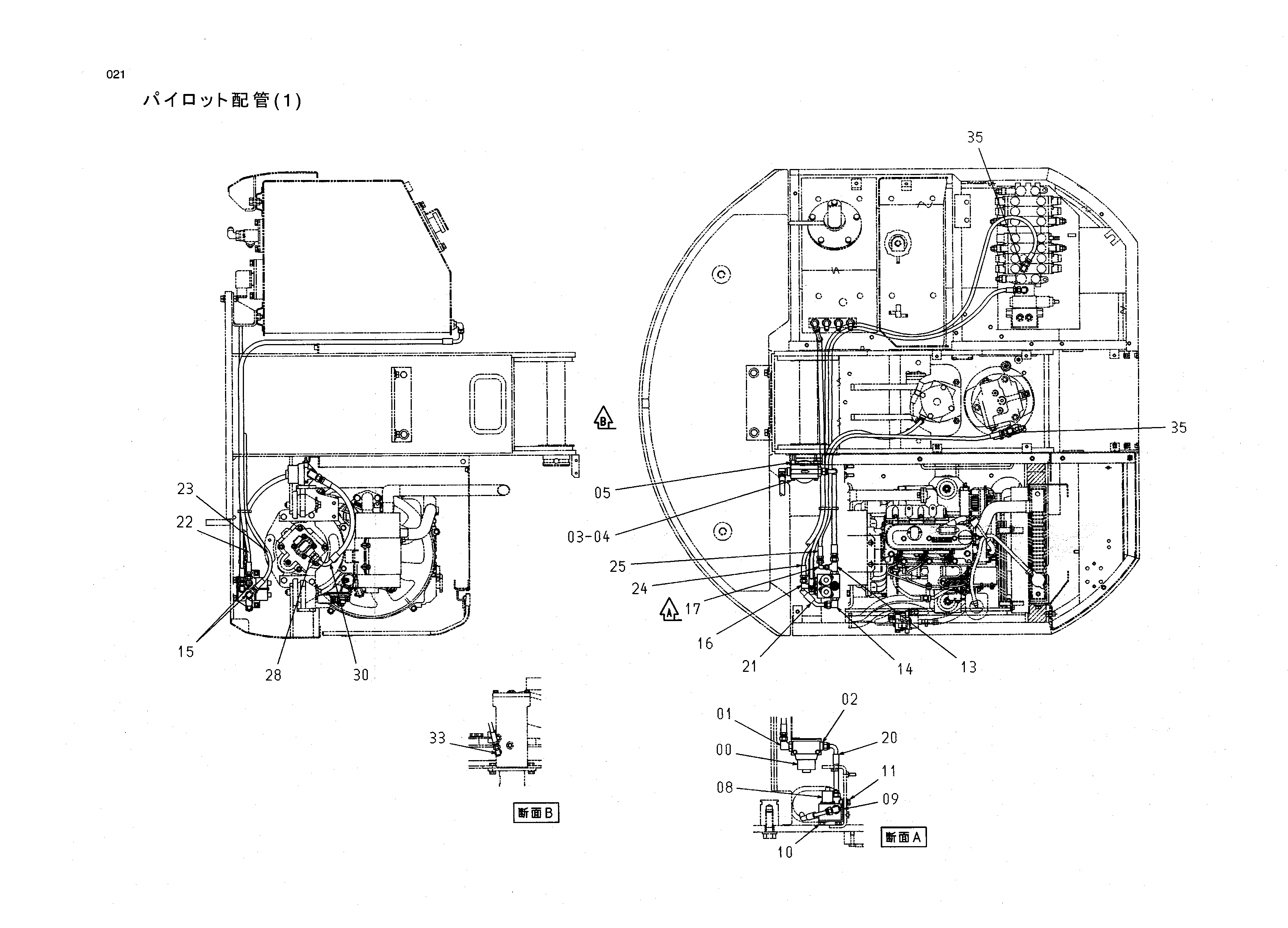

Схема 021 — HITACHI HX99B
Заводская схема «Схема 021» для HITACHI HX99B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4272379 | Масляный фильтр | 1 |
| 00A | 4294130 | Элемент | 1 |
| 01 | 4200471 | Угловой штуцер | 1 |
| 02 | 4200469 | Адаптер | 1 |
| 03 | J960680 | Болт | 2 |
| 04 | J252106 | Пружинная шайба | 2 |
| 05 | 4277425 | Проставка | 2 |
| 08 | 4360626 | Электромагнитный клапан | 1 |
| 09 | 8072879 | Кронштейн | 1 |
| 10 | J041025 | Болт с шайбой | 2 |
| 11 | J051030 | Болт с шайбой | 2 |
| 13 | 4246385 | Тройник | 1 |
| 14 | 4154671 | Угловой штуцер | 1 |
| 15 | 4154670 | Угловой штуцер | 2 |
| 16 | 4279119 | Угловой штуцер | 1 |
| 17 | 4346096 | Унион S | 1 |
| 20 | 4409801 | Шланг | 1 |
| 21 | 4409802 | Шланг | 1 |
| 22 | 4409762 | Шланг | 1 |
| 23 | 4409763 | Шланг | 1 |
| 24 | 4409764 | Шланг | 1 |
| 25 | 4409765 | Шланг | 1 |
| 28 | 4200466 | Адаптер | 1 |
| 30 | 4409803 | Шланг | 1 |
| 33 | 4277653 | Угловой штуцер | 1 |
| 35 | 4154670 | Угловой штуцер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX99B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
