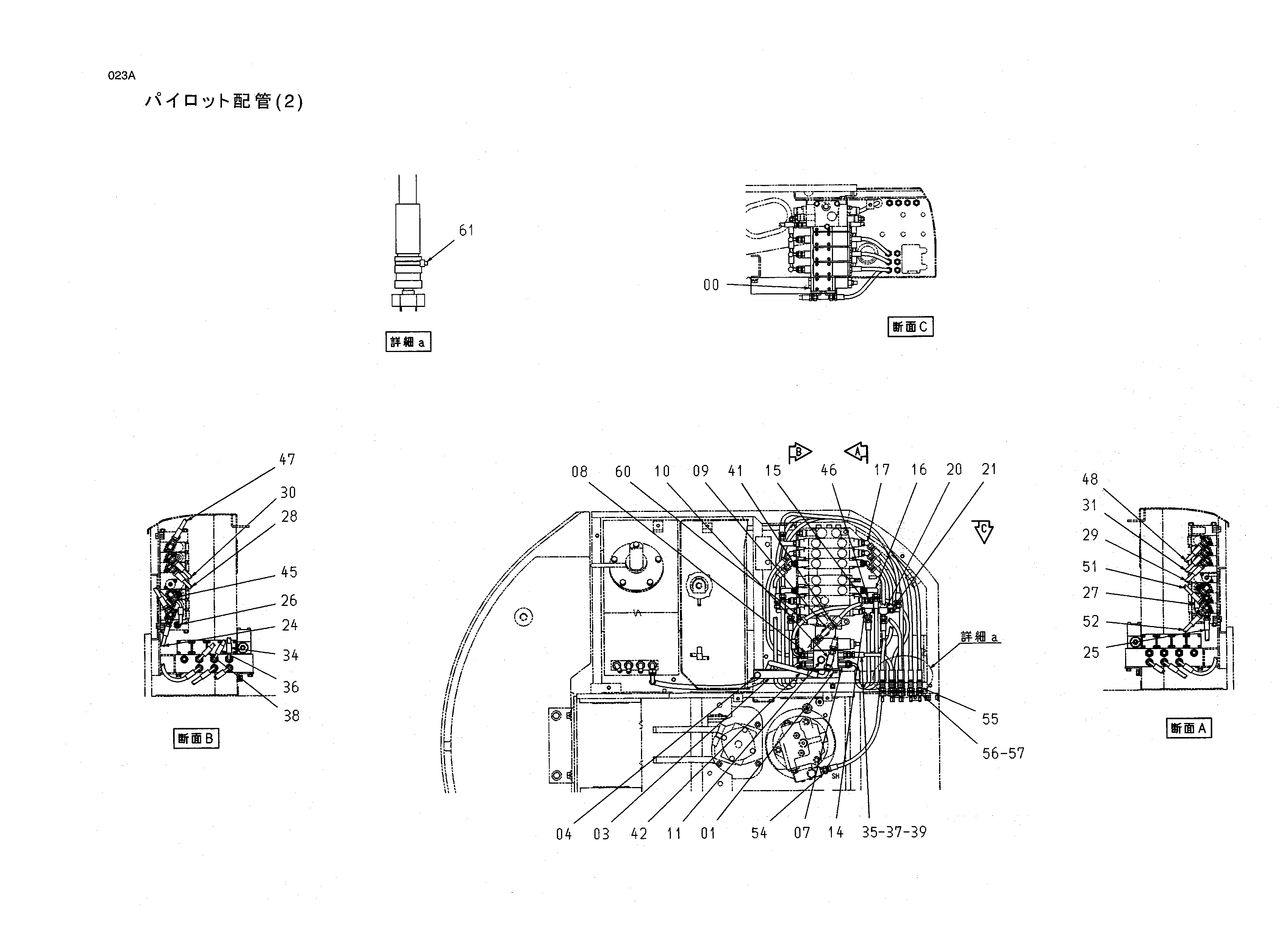

Схема 023 — HITACHI HX99B
Заводская схема «Схема 023» для HITACHI HX99B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4403885 | Блок | 1 |
| 01 | J050820 | Болт с шайбой | 4 |
| 03 | 4403941 | Кронштейн | 1 |
| 04 | J051025 | Болт с шайбой | 1 |
| 07 | 4270517 | Адаптер | 8 |
| 08 | 4200465 | Адаптер | 6 |
| 09 | 4217432 | Тройник | 1 |
| 10 | 4226388 | Тройник | 1 |
| 11 | 4093624 | Пробка | 1 |
| 14 | 4203171 | Тройник | 2 |
| 15 | 4200465 | Адаптер | 2 |
| 16 | 4279119 | Угловой штуцер | 3 |
| 17 | 4193826 | Угловой штуцер | 5 |
| 20 | 4403946 | Клапан | 1 |
| 21 | 4346096 | Унион S | 2 |
| 24 | 4409766 | Шланг | 1 |
| 25 | 4409767 | Шланг | 1 |
| 26 | 4409768 | Шланг | 1 |
| 27 | 4409769 | Шланг | 1 |
| 28 | 4409770 | Шланг | 1 |
| 29 | 4409771 | Шланг | 1 |
| 30 | 4409772 | Шланг | 1 |
| 31 | 4409773 | Шланг | 1 |
| 34 | 4409774 | Шланг | 1 |
| 35 | 4409775 | Шланг | 1 |
| 36 | 4409776 | Шланг | 1 |
| 37 | 4409777 | Шланг | 1 |
| 38 | 4409778 | Шланг | 1 |
| 39 | 4409779 | Шланг | 1 |
| 41 | 4409780 | Шланг | 1 |
| 42 | 4409804 | Шланг | 1 |
| 45 | 4409781 | Шланг | 1 |
| 46 | 4409782 | Шланг | 1 |
| 47 | 4409783 | Шланг | 1 |
| 48 | 4409784 | Шланг | 1 |
| 51 | 4409785 | Шланг | 1 |
| 52 | 4409786 | Шланг | 1 |
| 54 | 4200465 | Адаптер | 1 |
| 55 | 4409739 | Адаптер | 11 |
| 56 | J950012 | Гайка | 11 |
| 57 | A590912 | Пружинная шайба | 11 |
| 60 | 4055312 | Зажим | 5 |
| 61 | 4326365 | Ленточный зажим | 11 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX99B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
