Схема 027 — HITACHI HX99B

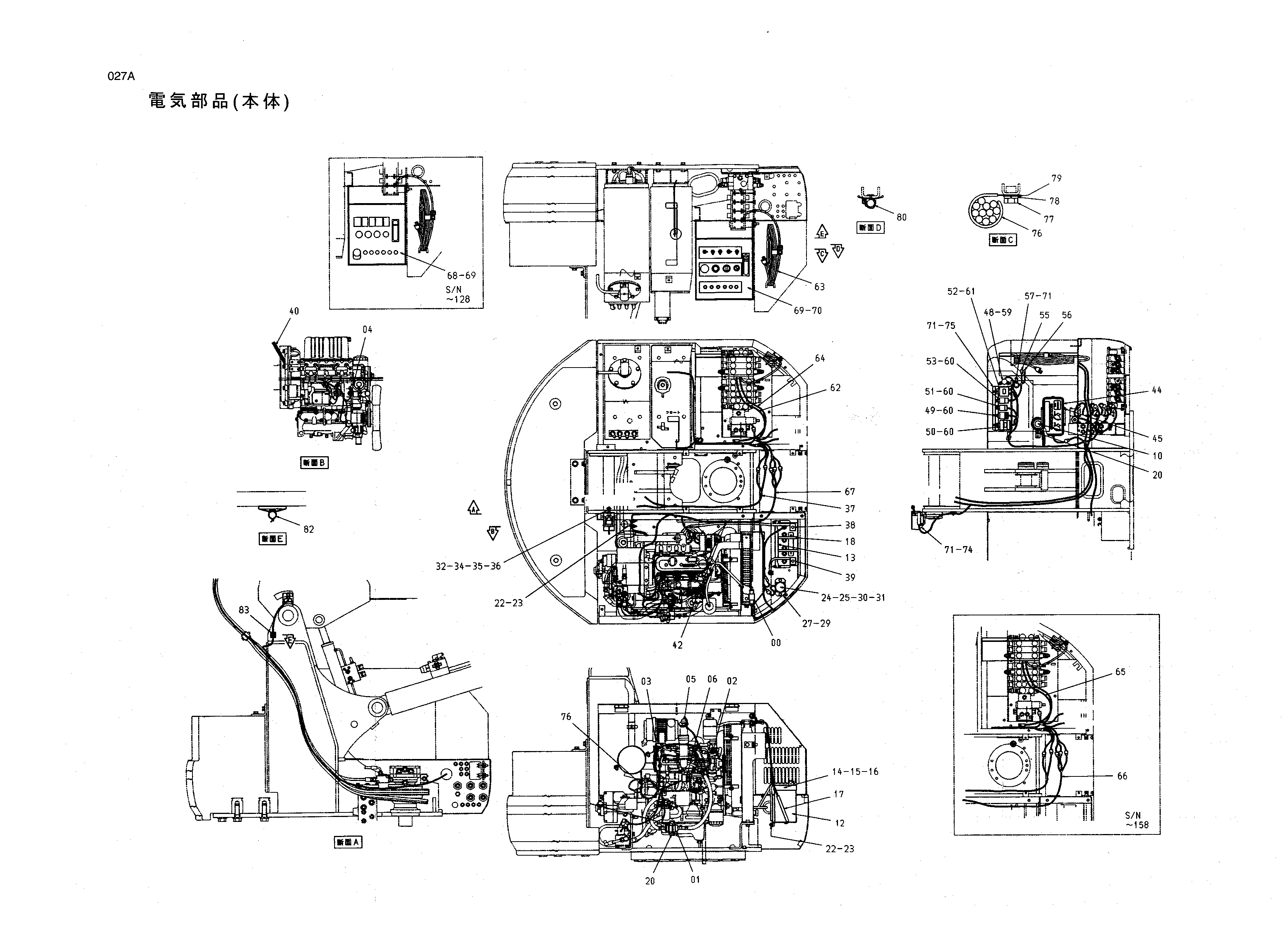

Заводская схема «Схема 027» для HITACHI HX99B. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4331898	Фусибле-линк	2
01	4340286	Насос	1
02	4369266	Выключатель термостатический	1
03	4331940	Блок	1
04	4331942	Датчик давления	1
05	4224238	Индикатор	1
06	4331941	Соленоид	1
10	4278110	Звуковой сигнал	1
12	4277951	Аккумулятор	1
13	4292311	Кронштейн	1
14	4292312	Болт	2
15	J231106	Гайка	4
16	J253106	Плоская шайба	2
17	4289704	Трубка	2
18	4349409	Ремень	2
20	J090616	Болт с шайбой	3
22	J231210	Гайка	3
23	J252210	Пружинная шайба	3
24	4405105	Выключатель уровень	1
25	J680416	Винт с шайбой	4
27	4403938	Пластина	1
29	J050820	Болт с шайбой	2
30	J231104	Гайка	4
31	A590104	Шайба	4
32	4403894	Выключатель концевой	1
34	J231105	Гайка	2
35	J253105	Плоская шайба	2
36	J670525	Винт с шайбой	2
37	4404917	Жгут проводов	1
38	4405058	Трос	1
39	4348610	Трос	1
40	4225072	Трос	1
42	4055312	Зажим	12
44	4404921	Каге	1
45	J680414	Винт с шайбой	4
48	4279591	Зуммер	1
49	4331938	Таймер	1
50	4331936	Реле защитный	1
51	4331937	Реле	1
52	4254377	Блок таймер	1
53	4330652	Рерай	1
55	4281141	Блок диоде	1
56	4192489	Диод	1
57	4404844	Зуммер	1
59	J680512	Винт с шайбой	2
60	J680612	Винт с шайбой	4
61	J680616	Винт с шайбой	1
62	4410661	Жгут проводов	1
63	4409733	Жгут проводов	1
64	4409734	Жгут проводов	1
65	4404916	Жгут проводов	1
66	4405077	Жгут проводов	1
67	4410662	Жгут проводов	1
68	4403889	Короб	1
69	J051020	Болт с шайбой	5
70	4410663	Короб управление	1
71	J680616	Винт с шайбой	7
74	4405098	Крышка	1
75	3082843	Крышка	1
76	4291657	Хомут	3
77	J960812	Болт	1
78	J252108	Пружинная шайба	1
79	J253108	Плоская шайба	1
80	4288212	Хомут шланга	1
82	4326365	Ленточный зажим	1
83	4375828	Зажим провод	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI HX99B и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
