Каталог запчастей HITACHI

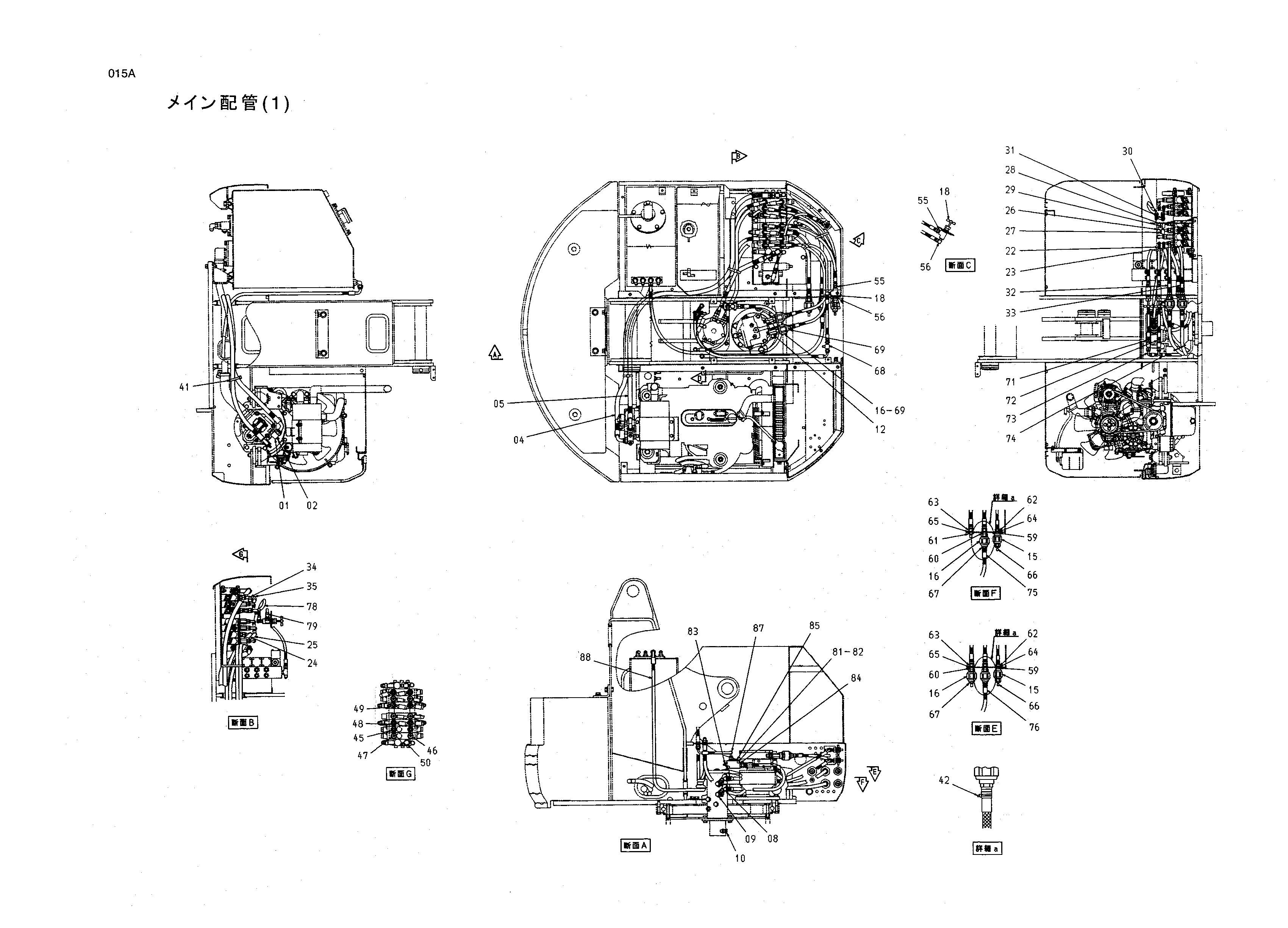

Схема 015 — HITACHI HX99B
Заводская схема «Схема 015» для HITACHI HX99B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4278671 | Тройник | 2 |
| 02 | 94-2022 | Пробка | 2 |
| 04 | 4409807 | Шланг | 1 |
| 05 | 4409808 | Шланг | 1 |
| 08 | 4209765 | Адаптер | 2 |
| 09 | 4279249 | Угловой штуцер | 2 |
| 10 | 4174545 | Пробка | 4 |
| 12 | 4403931 | Адаптер | 2 |
| 15 | 4403886 | Клапан словретур | 2 |
| 16 | 4403887 | Клапан словретур | 5 |
| 18 | 4403888 | Запорный клапан | 3 |
| 22 | 4409749 | Шланг | 1 |
| 23 | 4409750 | Шланг | 1 |
| 24 | 4409790 | Шланг | 1 |
| 25 | 4409791 | Шланг | 1 |
| 26 | 4409792 | Шланг | 1 |
| 27 | 4409793 | Шланг | 1 |
| 28 | 4409751 | Шланг | 1 |
| 29 | 4409752 | Шланг | 1 |
| 30 | 4409794 | Шланг | 1 |
| 31 | 4409795 | Шланг | 1 |
| 32 | 4409753 | Шланг | 1 |
| 33 | 4409754 | Шланг | 1 |
| 34 | 4409796 | Шланг | 1 |
| 35 | 4409797 | Шланг | 1 |
| 41 | 4121859 | Ленточный зажим | 15 |
| 42 | 4326365 | Ленточный зажим | 16 |
| 45 | 4200466 | Адаптер | 4 |
| 46 | 4200468 | Адаптер | 3 |
| 47 | 4276964 | Адаптер | 3 |
| 48 | 4276965 | Адаптер | 3 |
| 49 | 4246385 | Тройник | 1 |
| 50 | 4327297 | Угловой штуцер | 2 |
| 55 | 4409742 | Адаптер | 3 |
| 56 | 4409743 | Угловой штуцер | 3 |
| 59 | 4403976 | Адаптер | 2 |
| 60 | 4403975 | Адаптер | 3 |
| 61 | 4409740 | Адаптер | 1 |
| 62 | J950012 | Гайка | 2 |
| 63 | J950014 | Гайка | 4 |
| 64 | A590912 | Пружинная шайба | 2 |
| 65 | A590914 | Пружинная шайба | 4 |
| 66 | 4405667 | Адаптер | 2 |
| 67 | 4409738 | Адаптер | 3 |
| 68 | 4403930 | Тройник | 2 |
| 69 | 4410636 | Адаптер | 2 |
| 71 | 4409755 | Шланг | 1 |
| 72 | 4409756 | Шланг | 1 |
| 73 | 4409757 | Шланг | 1 |
| 74 | 4409758 | Шланг | 1 |
| 75 | 4409798 | Шланг | 1 |
| 76 | 4409799 | Шланг | 1 |
| 78 | 4409759 | Шланг | 1 |
| 79 | 4409760 | Шланг | 1 |
| 81 | 3067035 | Коллектор | 1 |
| 82 | J080640 | Болт | 2 |
| 83 | 4200465 | Адаптер | 2 |
| 84 | 4200466 | Адаптер | 1 |
| 85 | 4093624 | Пробка | 1 |
| 87 | 4409761 | Шланг | 1 |
| 88 | 4409800 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX99B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
