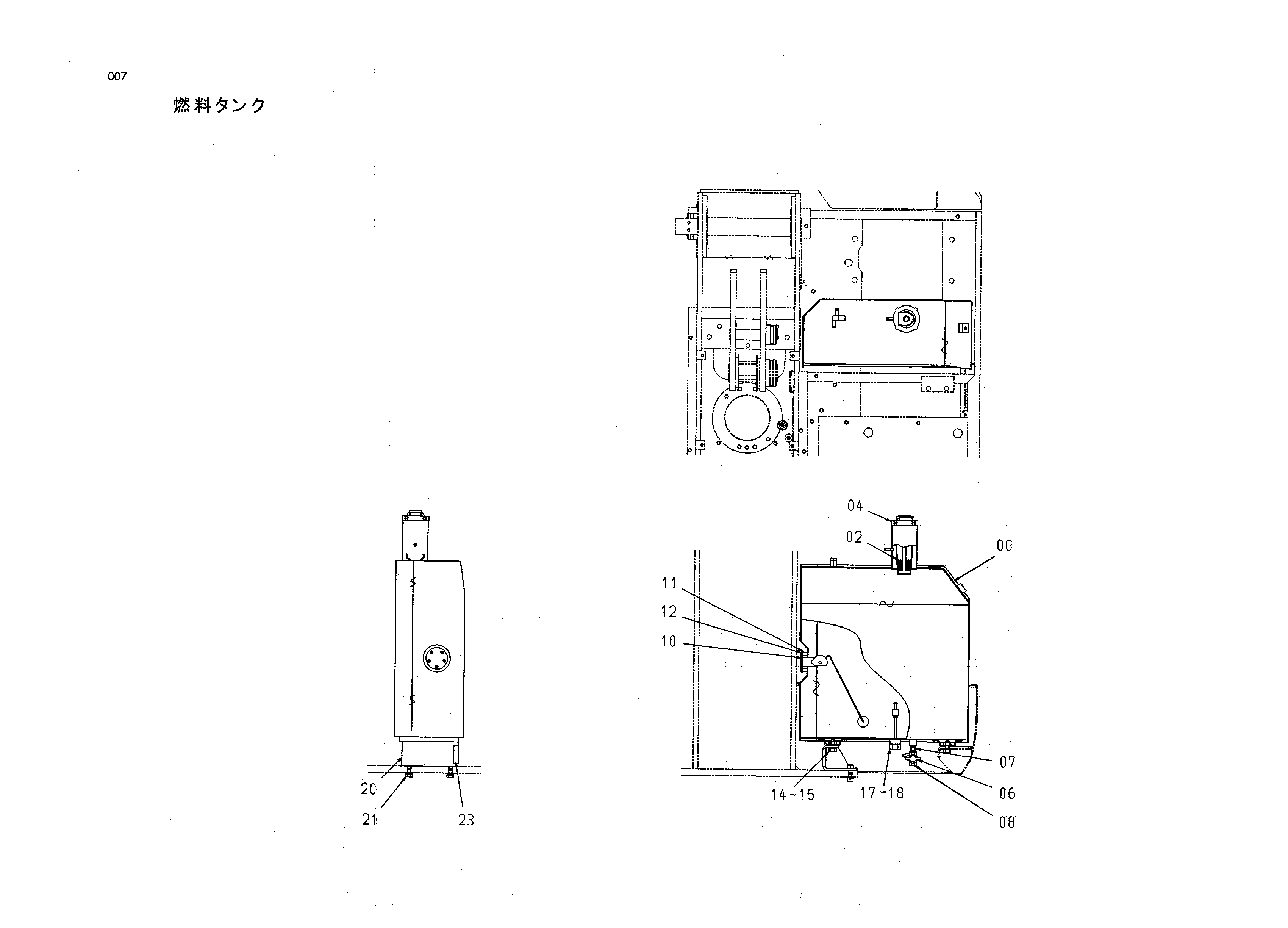

Схема 007 — HITACHI HX99B
Заводская схема «Схема 007» для HITACHI HX99B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6017504 | Топливный бак | 1 |
| 02 | 4279093 | Фильтр | 1 |
| 04 | 4363380 | Колпачок | 1 |
| 06 | 4374265 | Шаровой клапан | 1 |
| 07 | J70782 | Штуцер | 1 |
| 08 | 94-2011 | Пробка | 1 |
| 10 | 4325769 | Поплавок | 1 |
| 11 | 4504289 | Манжета | 1 |
| 12 | J450510 | Винт | 5 |
| 14 | J971230 | Болт | 4 |
| 15 | J254012 | Шайба | 4 |
| 17 | 4259788 | Выключатель уровень | 1 |
| 18 | 4157648 | Уплотнительная шайба | 1 |
| 20 | 8072892 | Кронштейн | 1 |
| 21 | J051250 | Болт с шайбой | 2 |
| 23 | 4409863 | Амортизатор | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX99B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
