Поршневой насос — HITACHI HX99B

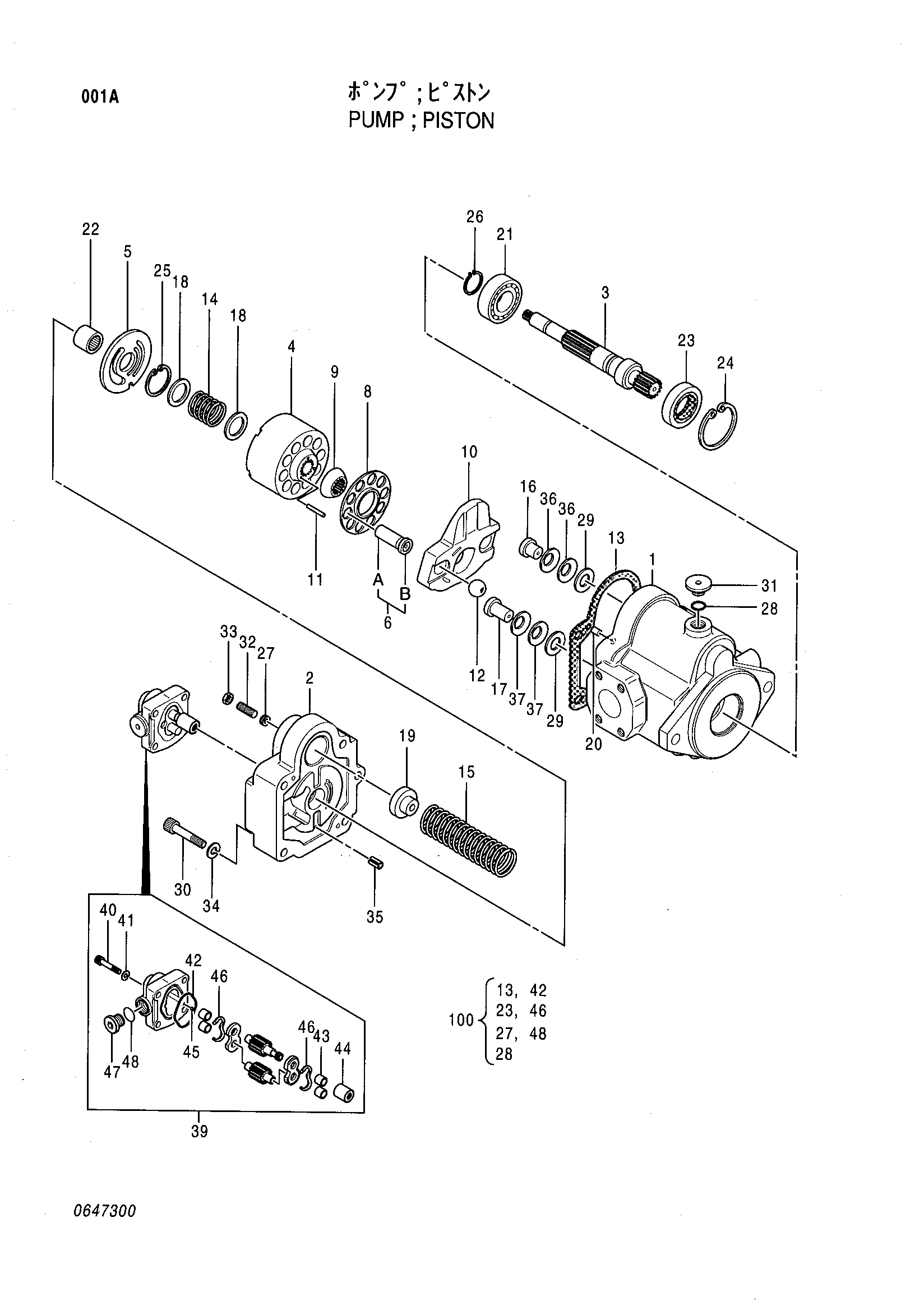

Заводская схема «Поршневой насос» для HITACHI HX99B. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4331670	Поршневой насос	1
1	0647301	Корпус	1
2	0647302	Корпус	1
3	0647303	Вал	1
6	0647304	Поршень в сборе	10
8	0647305	Держатель	1
9	0630604	Держатель	1
10	0647306	Пластина свасх	1
11	0429810	Неедле	3
12	0647307	Палец	2
13	0477001	Манжета	1
14	0647308	Пружина	1
15	0647309	Пружина	1
16	0647310	Палец	1
17	0647311	Палец	1
18	0647312	Фиксатор	2
19	0630612	Направляющая пружины	1
20	0429816	Палец	2
21	0477002	Шариковый подшипник	1
22	0638101	Игольчатый подшипник	1
23	0429819	Масляное уплотнение	1
24	991722	Стопорное кольцо	1
25	0477003	Стопорное кольцо	1
26	942517	Стопорное кольцо	1
27	0630510	Уплотнительная шайба	1
28	957366	Уплотнительное кольцо	1
29	0647313	Шайба	2
30	0473905	Болт с внутренним шестигранником	5
31	0630505	Пробка	1
32	0630508	Винт	1
33	0630509	Гайка	1
34	A590910	Пружинная шайба	5
35	0429826	Пружинный штифт	1
36	0647314	Пружина	2
37	0647314	Пружина	2
39	4345902	Шестерённый насос в сборе	1
40	0637701	Болт с внутренним шестигранником	4
41	0637702	Шайба	4
42	0637703	Уплотнительное кольцо	1
45	0630512	Стальной шарик	1
46	0637704	Прокладка	1
47	0630506	Пробка	1
48	4506418	Уплотнительное кольцо	1
100	0647315	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI HX99B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
