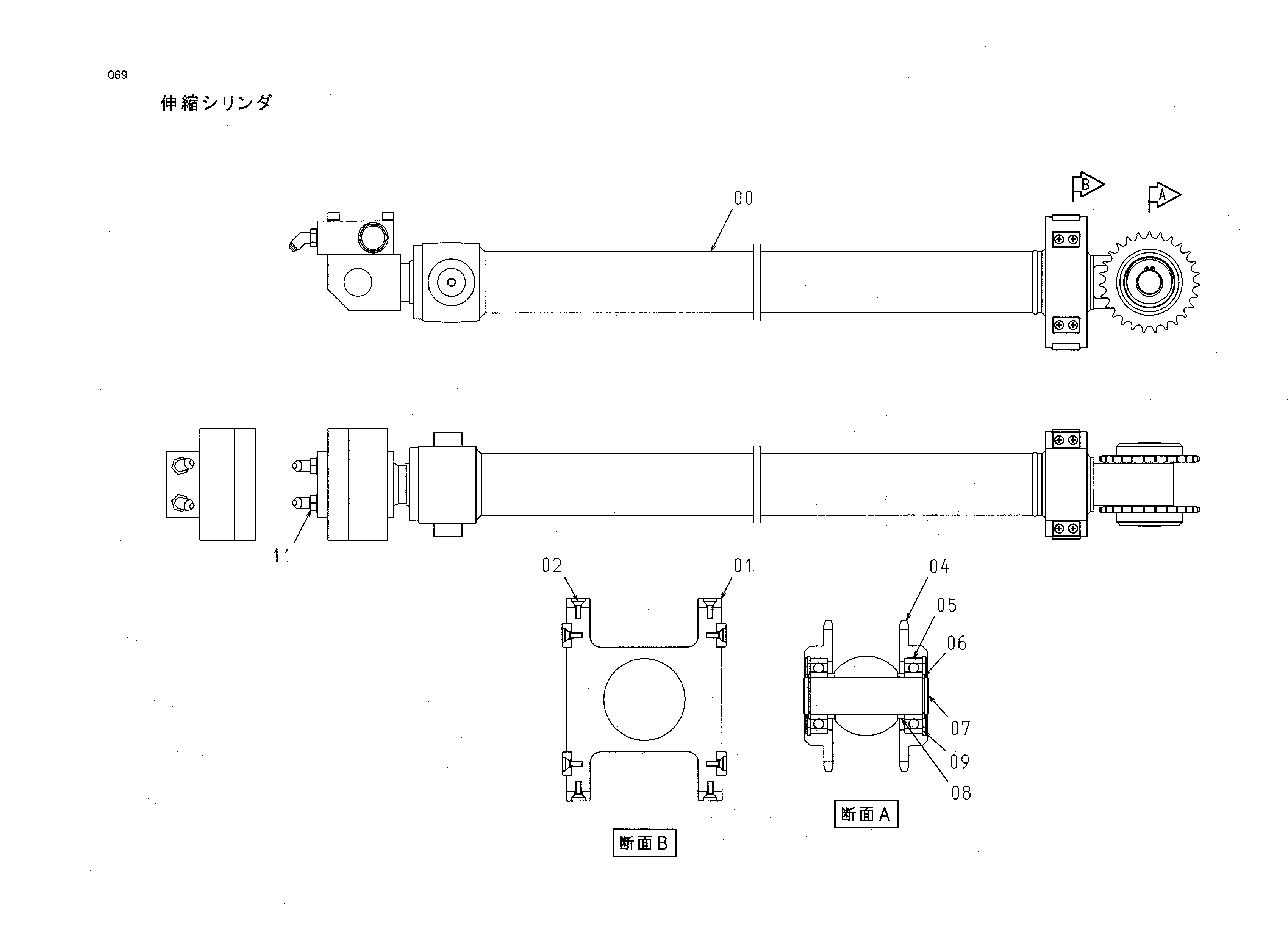

Схема 069 — HITACHI HX99B

Заводская схема «Схема 069» для HITACHI HX99B. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4403880	Гидроцилиндр	1
01	4404894	Пластина	8
02	M470616	Винт	16
04	3082825	Звёздочка	2
05	4117230	Шариковый подшипник	2
06	Z940144	Кольцо ретаинин	2
07	4404880	Палец	1
08	4404897	Проставка	2
09	Z991342	Кольцо фиксатор	2
11	4190244	Угловой штуцер	2

Для точного подбора сообщите каталожный номер, модель HITACHI HX99B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
