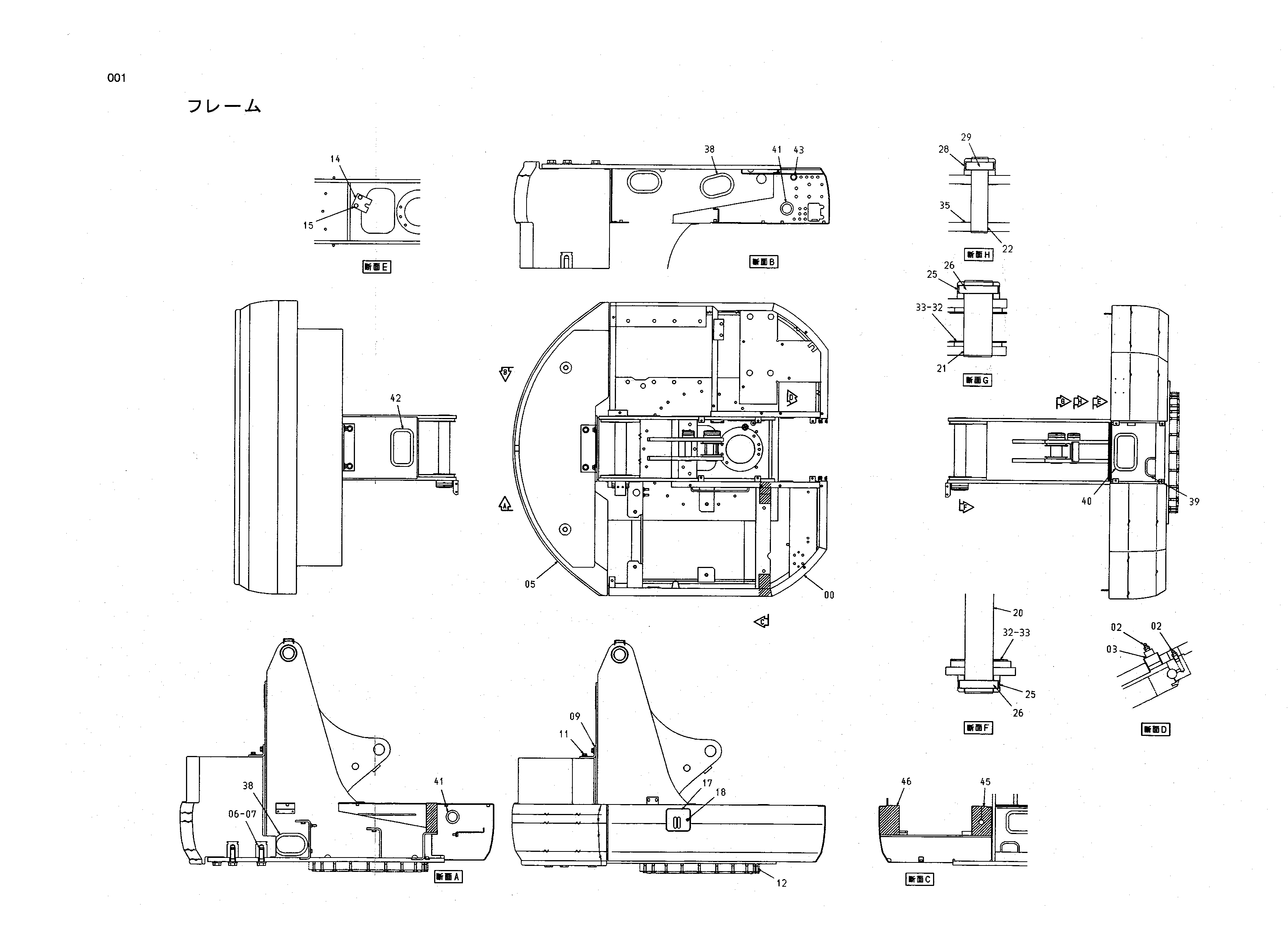

Схема 001 — HITACHI HX99B
Заводская схема «Схема 001» для HITACHI HX99B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5006035 | Рама основной | 1 |
| 02 | J75481 | Штуцер | 2 |
| 03 | 4403934 | Пробка | 1 |
| 05 | 5006033 | Противовес | 1 |
| 06 | 4377521 | Болт | 5 |
| 07 | 4357231 | Шайба | 5 |
| 09 | 4403940 | Кронштейн | 1 |
| 11 | J061235 | Болт с шайбой | 4 |
| 12 | J931260 | Болт | 22 |
| 14 | 4276606 | Ограничитель | 1 |
| 15 | J041225 | Болт с шайбой | 2 |
| 17 | 9746695 | Крышка | 1 |
| 18 | 4373194 | Винт | 1 |
| 20 | 4403908 | Палец | 1 |
| 21 | 4403909 | Палец | 1 |
| 22 | 4403910 | Палец | 1 |
| 25 | 4065688 | Кольцо | 2 |
| 26 | 4065689 | Палец | 2 |
| 28 | 4351621 | Кольцо | 1 |
| 29 | 4244708 | Палец | 1 |
| 32 | 4367411 | Упорная пластина | 4 |
| 33 | 4366694 | Упорная пластина | 2 |
| 35 | 4352135 | Регулировочная шайба | 3 |
| 38 | 4304274 | Резиновая втулка | 3 |
| 39 | 4325173 | Резиновая втулка | 1 |
| 40 | 4405099 | Резиновая втулка | 1 |
| 41 | 4207839 | Резиновая втулка | 2 |
| 42 | 4405100 | Резиновая втулка | 1 |
| 43 | 4274544 | Втулка | 1 |
| 45 | 4403901 | Резиновое уплотнение | 1 |
| 46 | 4403902 | Резиновое уплотнение | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX99B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
