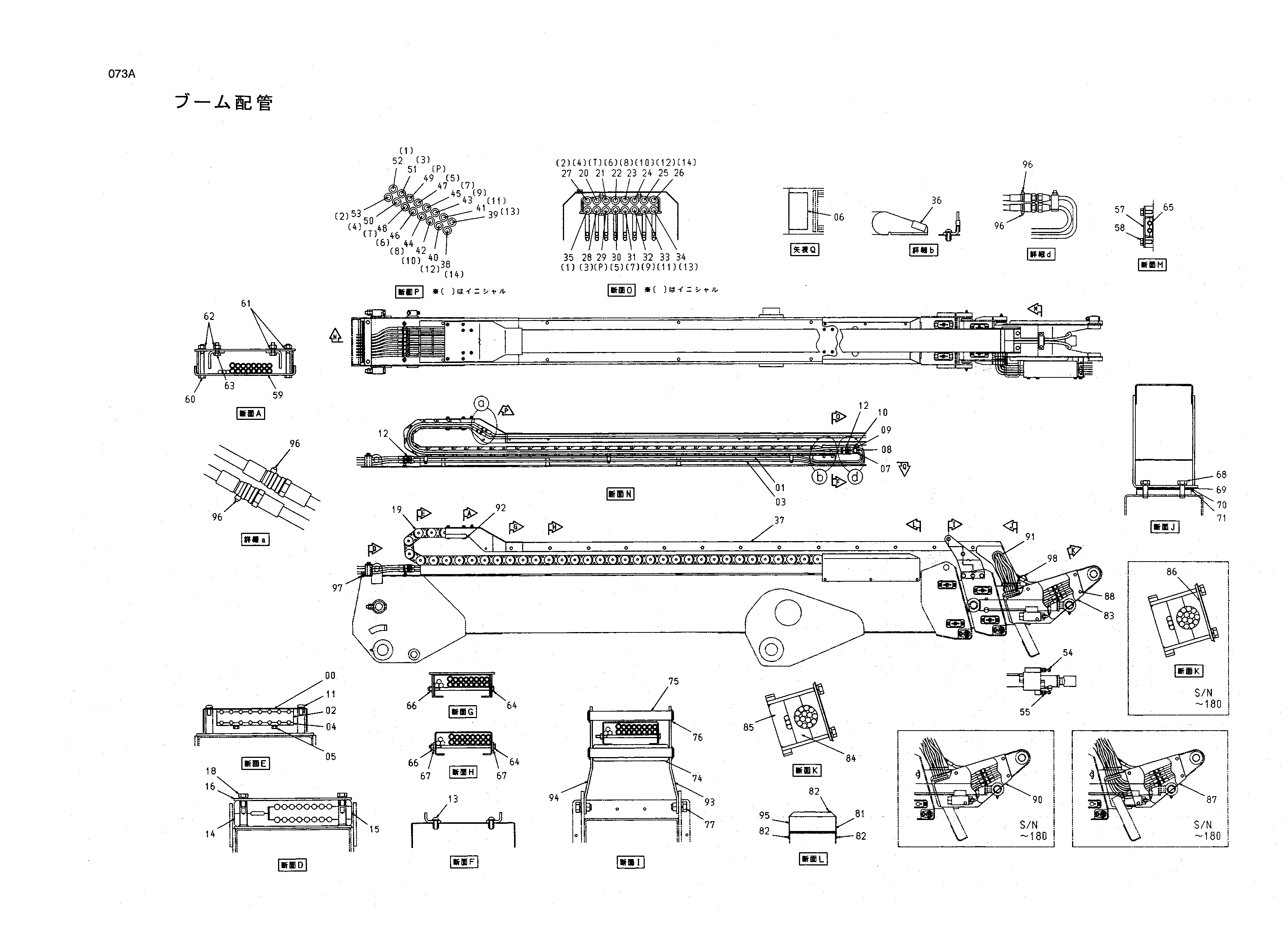

Схема 073 — HITACHI HX99B

Заводская схема «Схема 073» для HITACHI HX99B. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	8072893	Кронштейн	1
01	4409810	Трубка	8
02	4409722	Хомут трубки	3
03	4409809	Трубка	8
04	4409723	Хомут трубки	3
05	J090635	Болт с шайбой	6
06	4410679	Резиновая прокладка	1
07	4409721	Хомут трубки	1
08	4409722	Хомут трубки	1
09	4409723	Хомут трубки	1
10	J080635	Болт с шайбой	2
11	J680816	Винт с шайбой	8
12	4409741	Адаптер	32
13	J680820	Винт с шайбой	4
14	4409729	Резиновая втулка	2
15	4409730	Резиновая втулка	1
16	4409732	Пластина	1
18	J041020	Болт с шайбой	2
19	4409868	Цепь	1
20	4409811	Шланг	1
21	4409812	Шланг	1
22	4409813	Шланг	1
23	4409814	Шланг	1
24	4409815	Шланг	1
25	4409816	Шланг	1
26	4409817	Шланг	1
27	4409844	Шланг	1
28	4409818	Шланг	1
29	4409819	Шланг	1
30	4409820	Шланг	1
31	4409821	Шланг	1
32	4409822	Шланг	1
33	4409823	Шланг	1
34	4409824	Шланг	1
35	4409843	Шланг	1
36	4414024	Амортизатор	2
37	7034935	Направляющая	1
38	4409825	Шланг	1
39	4409826	Шланг	1
40	4409827	Шланг	1
41	4409828	Шланг	1
42	4409829	Шланг	1
43	4409830	Шланг	1
44	4409831	Шланг	1
45	4409832	Шланг	1
46	4409833	Шланг	1
47	4409834	Шланг	1
48	4409835	Шланг	1
49	4409836	Шланг	1
50	4409837	Шланг	1
51	4409838	Шланг	1
52	4409839	Шланг	1
53	4409840	Шланг	1
54	4409841	Шланг	1
55	4409842	Шланг	1
57	4388373	Пластина	1
58	J090820	Болт с шайбой	2
59	4409724	Кронштейн	1
60	J970870	Болт	4
61	J252108	Пружинная шайба	8
62	J231108	Гайка	8
63	J960825	Болт	4
64	J960808	Болт	13
65	4410643	Резиновая прокладка	1
66	4030364	Гайка	13
67	J254008	Шайба	24
68	J041030	Болт с шайбой	4
69	4409865	Регулировочная шайба	4
70	4409866	Регулировочная шайба	1
71	4410652	Регулировочная шайба	1
74	4409727	Ролик	1
75	4409728	Палец	2
76	Z959500	Стопорное кольцо	4
77	J041025	Болт с шайбой	6
78	J051025	Болт с шайбой	2
79	J051020	Болт с шайбой	2
81	8072895	Крышка	1
82	J080610	Болт с шайбой	9
83	8072903	Крышка	1
84	4409746	Резиновая втулка	2
85	4409747	Резиновая втулка	1
86	4409748	Пластина	1
87	4409745	Крышка	1
90	4410655	Крышка	1
91	4409713	Резиновая втулка	1
92	4409845	Амортизатор	1
93	9750630	Кронштейн	1
94	9750631	Кронштейн	1
95	3082835	Крышка	1
96	4326365	Ленточный зажим	32
97	4410654	Резиновое уплотнение	1
98	4121859	Ленточный зажим	3
