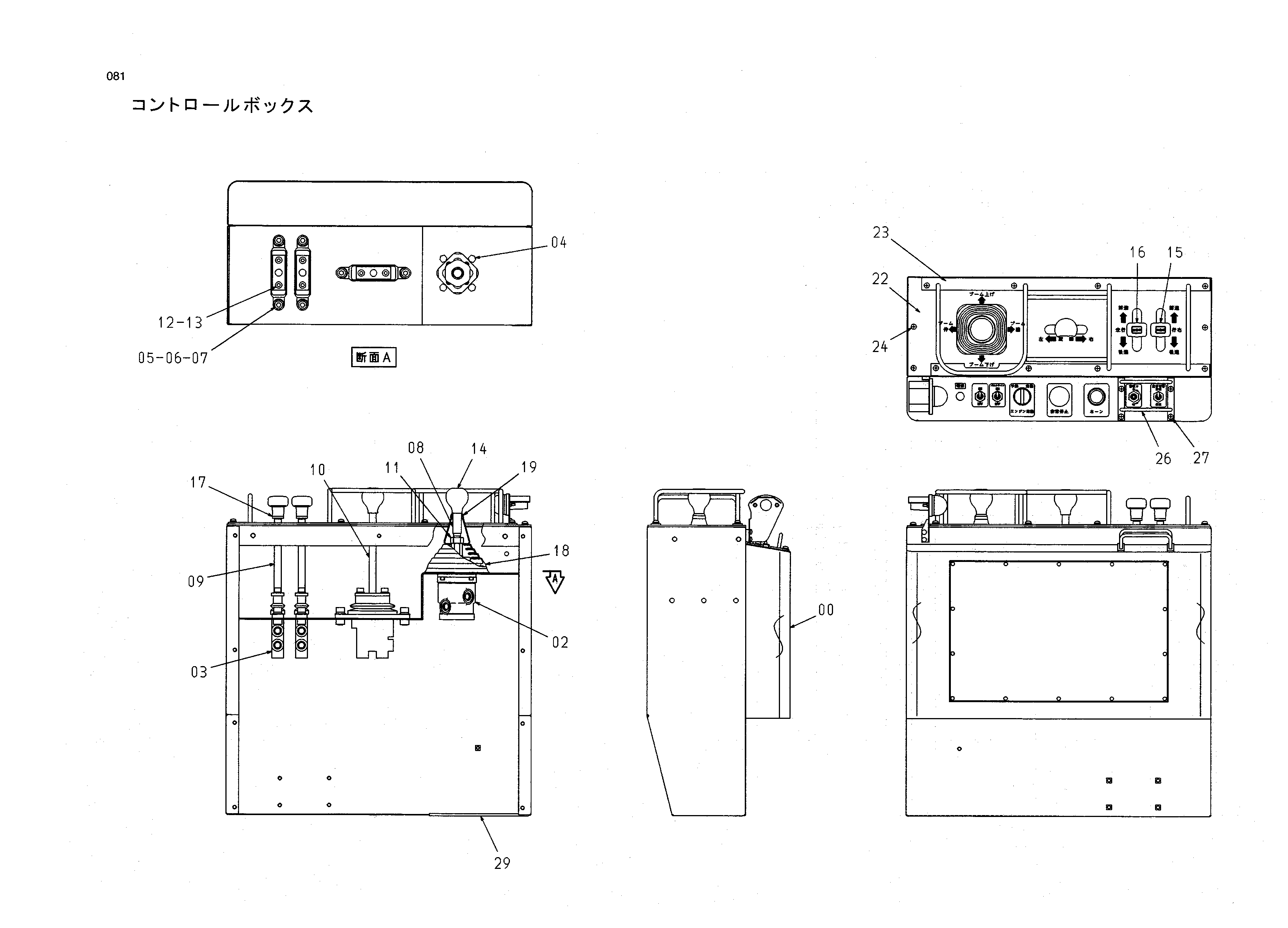

Схема 081 — HITACHI HX99B
Заводская схема «Схема 081» для HITACHI HX99B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4409718 | Короб | 1 |
| 02 | 4334029 | Пилотный клапан | 1 |
| 03 | 4403527 | Пилотный клапан | 3 |
| 04 | J080816 | Болт с шайбой | 4 |
| 05 | J771025 | Болт с внутренним шестигранником | 6 |
| 06 | J252210 | Пружинная шайба | 6 |
| 07 | J253110 | Плоская шайба | 6 |
| 08 | 4409892 | Рычаг | 1 |
| 09 | 9750625 | Рычаг | 2 |
| 10 | 9750626 | Рычаг | 1 |
| 11 | J231214 | Гайка | 1 |
| 12 | J770816 | Болт с внутренним шестигранником | 6 |
| 13 | J252108 | Пружинная шайба | 6 |
| 14 | 4117704 | Рукоятка | 2 |
| 15 | 9750627 | Рукоятка | 1 |
| 16 | 9750628 | Рукоятка | 1 |
| 17 | 4321193 | Гайка | 2 |
| 18 | 3069894 | Защитный чехол | 1 |
| 19 | 4264107 | Колпачок | 1 |
| 22 | 1026003 | Информационная табличка | 1 |
| 23 | 8072899 | Направляющая | 1 |
| 24 | J680620 | Винт с шайбой | 11 |
| 26 | 9750633 | Защитный кожух | 1 |
| 27 | J670614 | Винт с шайбой | 4 |
| 29 | 4410653 | Моулдинг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX99B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
