Каталог запчастей HITACHI

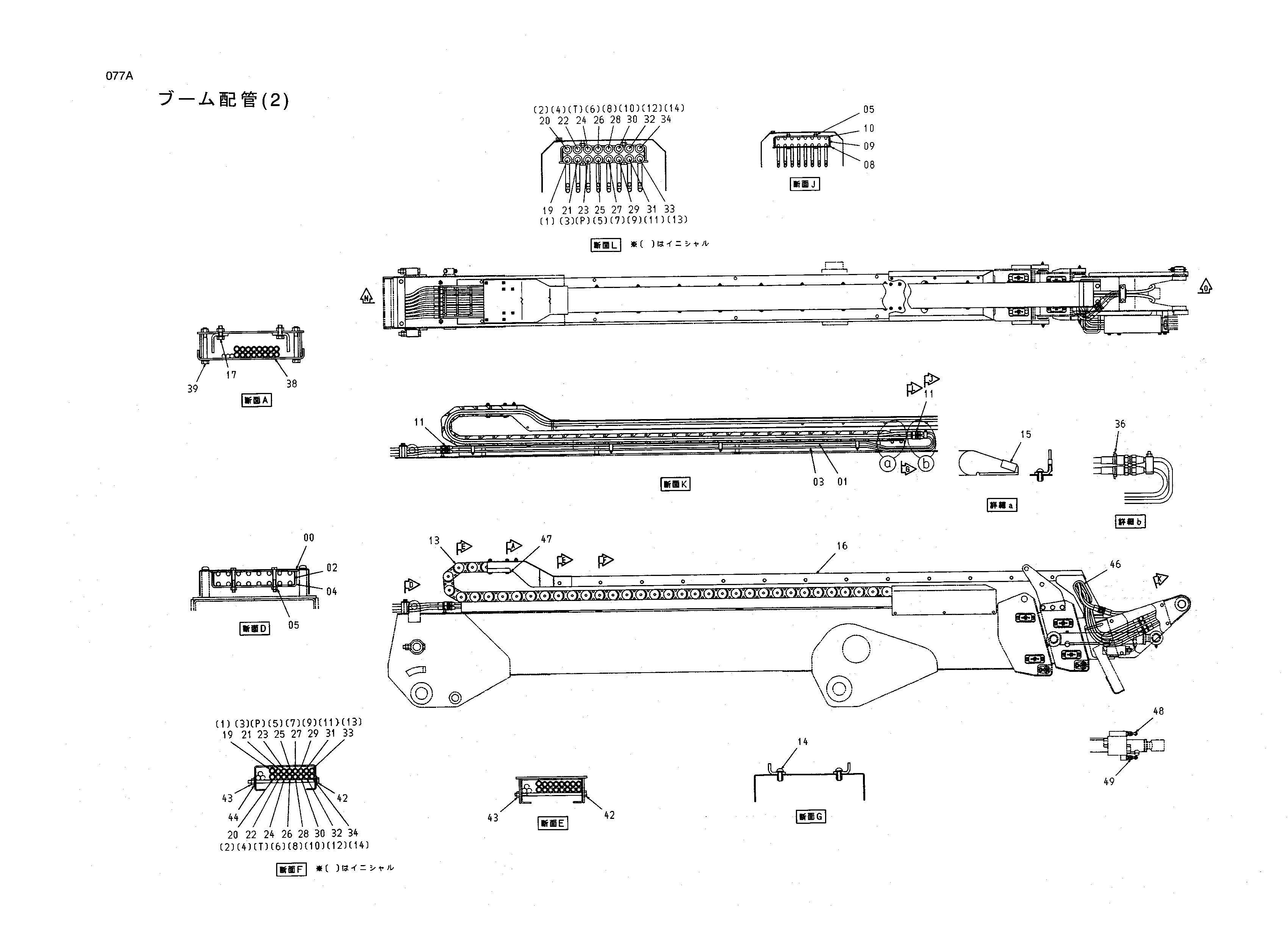

Схема 077 — HITACHI HX99B
Заводская схема «Схема 077» для HITACHI HX99B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8072901 | Кронштейн | 1 |
| 01 | 4409810 | Трубка | 8 |
| 02 | 4410637 | Резиновая втулка | 4 |
| 03 | 4409809 | Трубка | 8 |
| 04 | 4410638 | Кронштейн | 4 |
| 05 | 4045245 | U-образная гайка | 10 |
| 08 | 9750636 | Пластина | 1 |
| 09 | 4410637 | Резиновая втулка | 1 |
| 10 | 4410638 | Кронштейн | 1 |
| 11 | 4409741 | Адаптер | 32 |
| 13 | 4409868 | Цепь | 1 |
| 14 | J680820 | Винт с шайбой | 4 |
| 15 | 4414024 | Амортизатор | 2 |
| 16 | 7034935 | Направляющая | 1 |
| 17 | J080820 | Болт с шайбой | 4 |
| 19 | 4410639 | Шланг | 1 |
| 20 | 4410664 | Шланг | 1 |
| 21 | 4410665 | Шланг | 1 |
| 22 | 4410666 | Шланг | 1 |
| 23 | 4410667 | Шланг | 1 |
| 24 | 4410668 | Шланг | 1 |
| 25 | 4410669 | Шланг | 1 |
| 26 | 4410670 | Шланг | 1 |
| 27 | 4410671 | Шланг | 1 |
| 28 | 4410672 | Шланг | 1 |
| 29 | 4410673 | Шланг | 1 |
| 30 | 4410674 | Шланг | 1 |
| 31 | 4410675 | Шланг | 1 |
| 32 | 4410676 | Шланг | 1 |
| 33 | 4410677 | Шланг | 1 |
| 34 | 4410678 | Шланг | 1 |
| 36 | 4326365 | Ленточный зажим | 16 |
| 38 | 4409724 | Кронштейн | 1 |
| 39 | J090870 | Болт с шайбой | 4 |
| 42 | 4414022 | Болт | 13 |
| 43 | 4030364 | Гайка | 13 |
| 44 | J253108 | Плоская шайба | 24 |
| 46 | 4409713 | Резиновая втулка | 1 |
| 47 | 4409845 | Амортизатор | 1 |
| 48 | 4409841 | Шланг | 1 |
| 49 | 4409842 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX99B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
