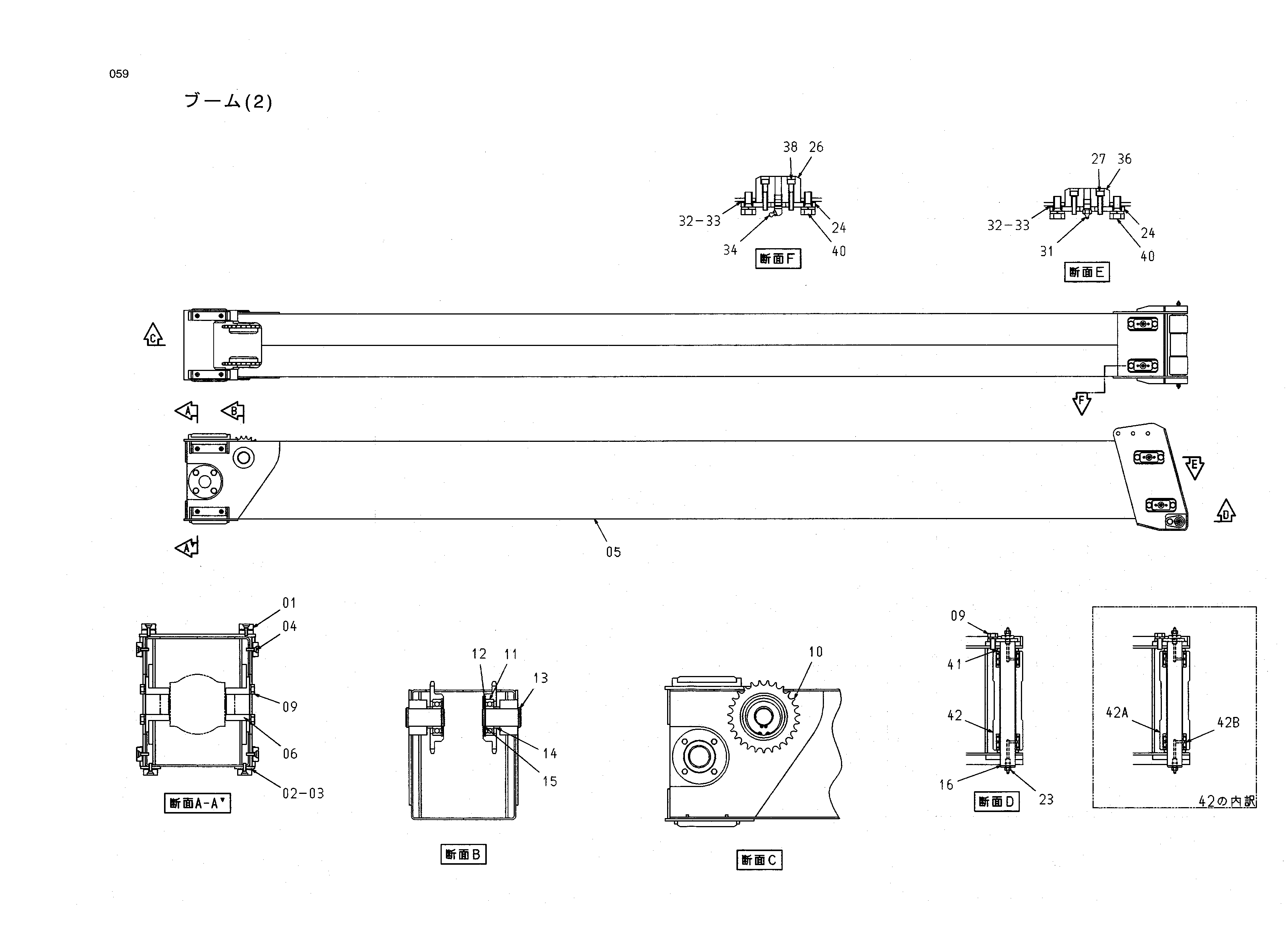

Схема 059 — HITACHI HX99B
Заводская схема «Схема 059» для HITACHI HX99B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4404886 | Пластина | 8 |
| 02 | 4405072 | Регулировочная шайба | 8 |
| 03 | 4405073 | Регулировочная шайба | 8 |
| 04 | M470620 | Болт | 16 |
| 05 | 6017828 | Стрела | 1 |
| 06 | 4404877 | Держатель | 2 |
| 09 | J041025 | Болт с шайбой | 9 |
| 10 | 3082825 | Звёздочка | 2 |
| 11 | 4117230 | Шариковый подшипник | 2 |
| 12 | Z940144 | Кольцо ретаинин | 2 |
| 13 | 4404878 | Палец | 2 |
| 14 | 4404896 | Проставка | 2 |
| 15 | Z991342 | Кольцо фиксатор | 2 |
| 16 | 9750617 | Палец | 1 |
| 23 | J75481 | Штуцер | 2 |
| 24 | 4404890 | Пластина | 6 |
| 26 | 4404888 | Пластина | 2 |
| 27 | J770625 | Болт с внутренним шестигранником | 8 |
| 31 | J75481 | Штуцер | 4 |
| 32 | 4404892 | Регулировочная шайба | 10 |
| 33 | 4404893 | Регулировочная шайба | 6 |
| 34 | J75581 | Штуцер | 2 |
| 36 | 4409847 | Пластина | 4 |
| 38 | J770635 | Болт с внутренним шестигранником | 4 |
| 40 | J041020 | Болт с шайбой | 12 |
| 41 | 4414025 | Проставка | 2 |
| 42 | 9175725 | Ролик | 1 |
| 42A | 4404899 | Ролик | 1 |
| 42B | 4404918 | Подшипник | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX99B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
