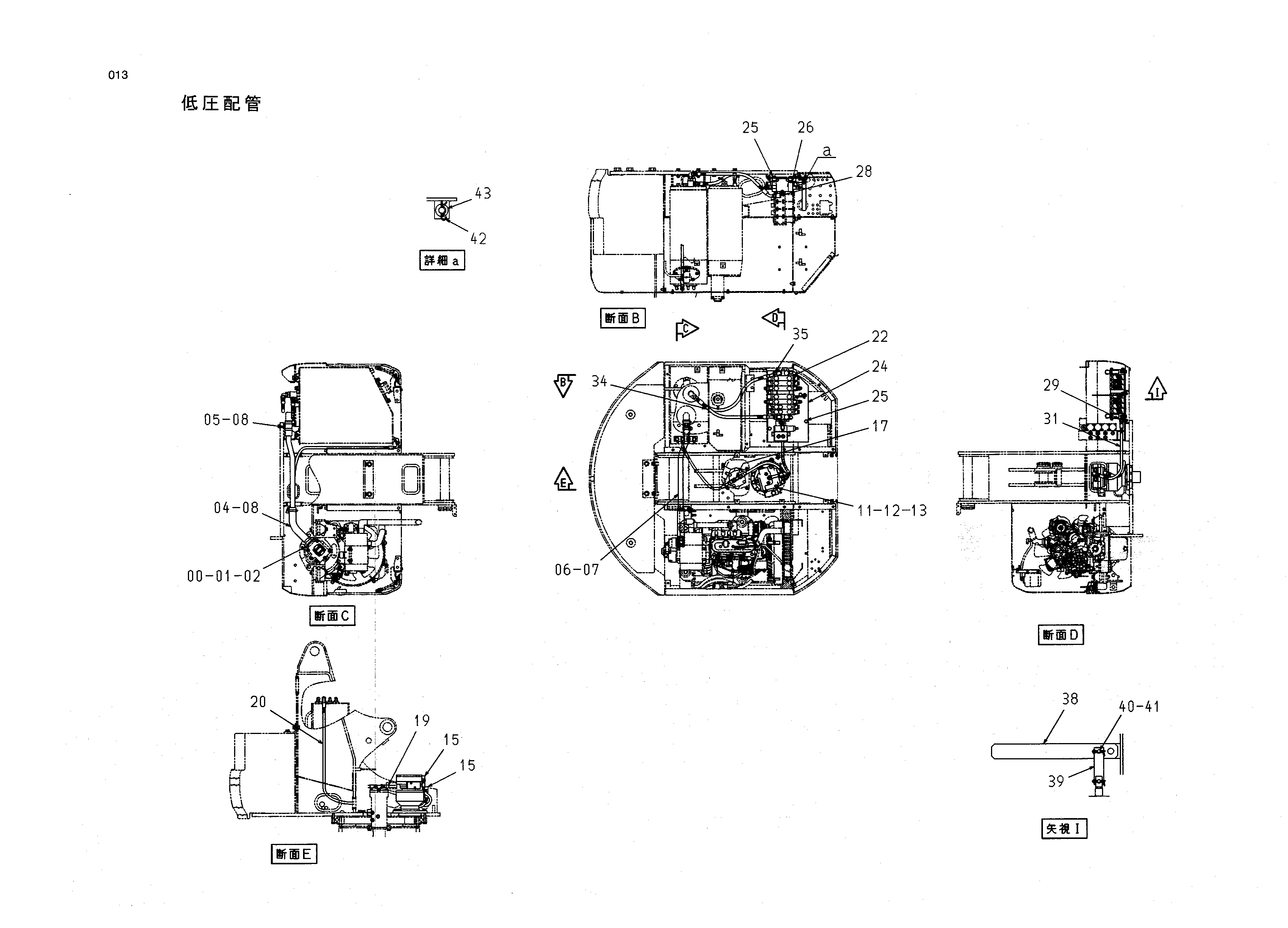

Схема 013 — HITACHI HX99B
Заводская схема «Схема 013» для HITACHI HX99B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8072872 | Всасывающая трубка | 1 |
| 01 | A810040 | Уплотнительное кольцо | 1 |
| 02 | J771020 | Болт с внутренним шестигранником | 4 |
| 04 | 3082819 | Шланг | 1 |
| 05 | 4037891 | Шланг | 1 |
| 06 | 8072871 | Трубка | 1 |
| 07 | J051030 | Болт с шайбой | 1 |
| 08 | 4011675 | Хомут шланга | 4 |
| 11 | 4331677 | Гидромотор | 1 |
| 12 | J971235 | Болт | 6 |
| 13 | J254012 | Шайба | 6 |
| 15 | 4154671 | Угловой штуцер | 2 |
| 17 | 4278875 | Тройник | 1 |
| 19 | 4409708 | Шланг | 1 |
| 20 | 4409707 | Шланг | 1 |
| 22 | 4403895 | Гидрораспределитель | 1 |
| 24 | 8072876 | Кронштейн | 1 |
| 25 | J051025 | Болт с шайбой | 6 |
| 26 | J051035 | Болт с шайбой | 2 |
| 28 | 4154672 | Угловой штуцер | 2 |
| 29 | 4200466 | Адаптер | 1 |
| 31 | 4409711 | Шланг | 1 |
| 34 | 4409709 | Шланг | 1 |
| 35 | 4409710 | Шланг | 1 |
| 38 | 9750600 | Рычаг | 1 |
| 39 | 4403945 | Тяга | 1 |
| 40 | 4279607 | Палец | 2 |
| 41 | 4365839 | Стопорный палец | 2 |
| 42 | 4022698 | Стопорный палец | 1 |
| 43 | J253110 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX99B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
