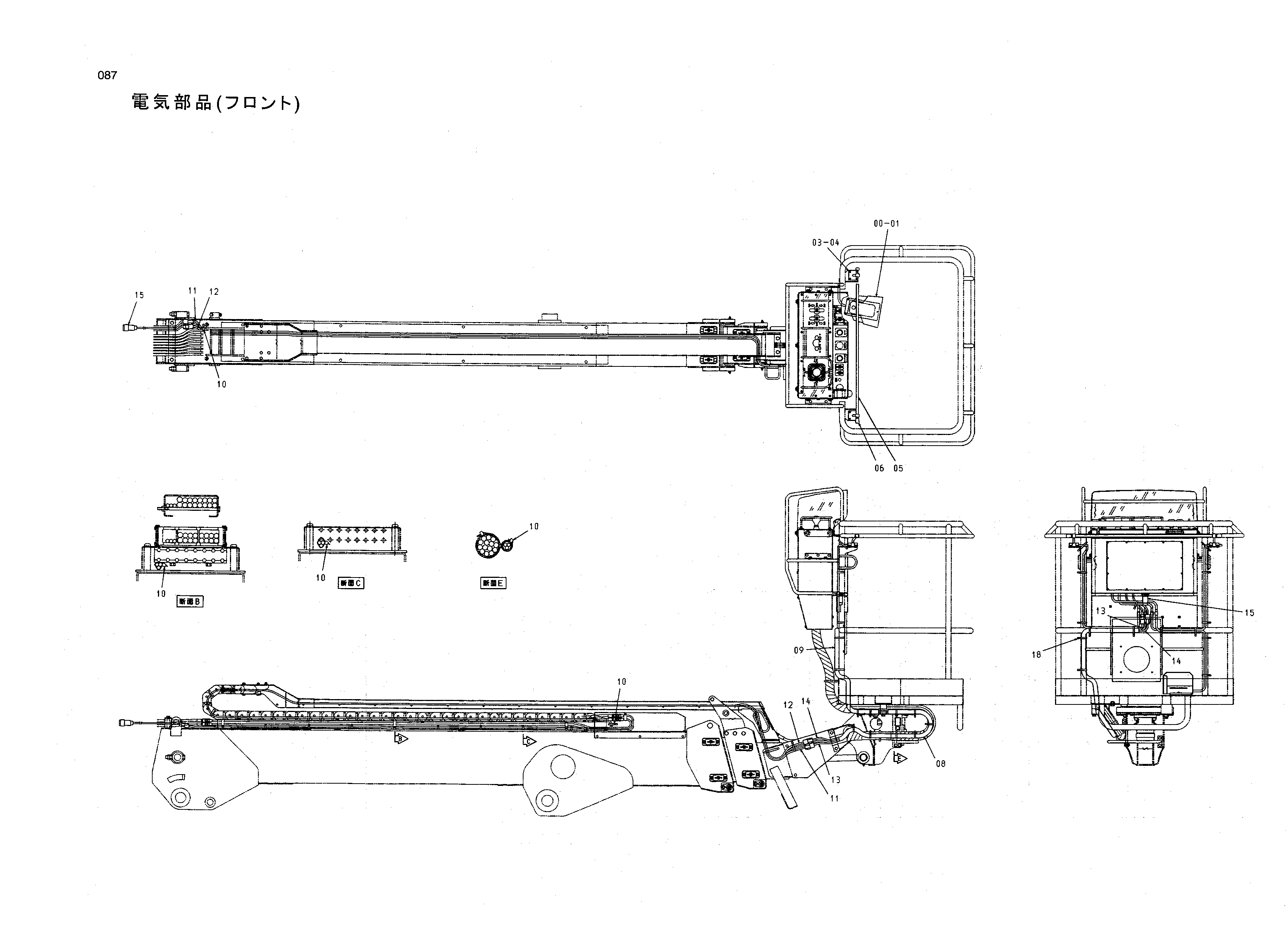

Схема 087 — HITACHI HX99B
Заводская схема «Схема 087» для HITACHI HX99B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4403891 | Выключатель | 1 |
| 01 | J670620 | Винт с шайбой | 3 |
| 03 | 4403892 | Датчик | 2 |
| 04 | J670412 | Винт с шайбой | 8 |
| 05 | 4410600 | Трубка | 1 |
| 06 | 4405088 | Колпачок резиновый | 2 |
| 08 | 4410603 | Защитный кожух | 1 |
| 09 | 4410604 | Защитный кожух | 1 |
| 10 | 4055311 | Зажим | 22 |
| 11 | 4409716 | Жгут проводов | 1 |
| 12 | 4409717 | Жгут проводов | 1 |
| 13 | 4409715 | Жгут проводов | 1 |
| 14 | 4409714 | Жгут проводов | 1 |
| 15 | 4409735 | Жгут проводов | 1 |
| 18 | 4410640 | Ленточный зажим | 15 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX99B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
