Гидрораспределитель (2/2) — HITACHI HX99B

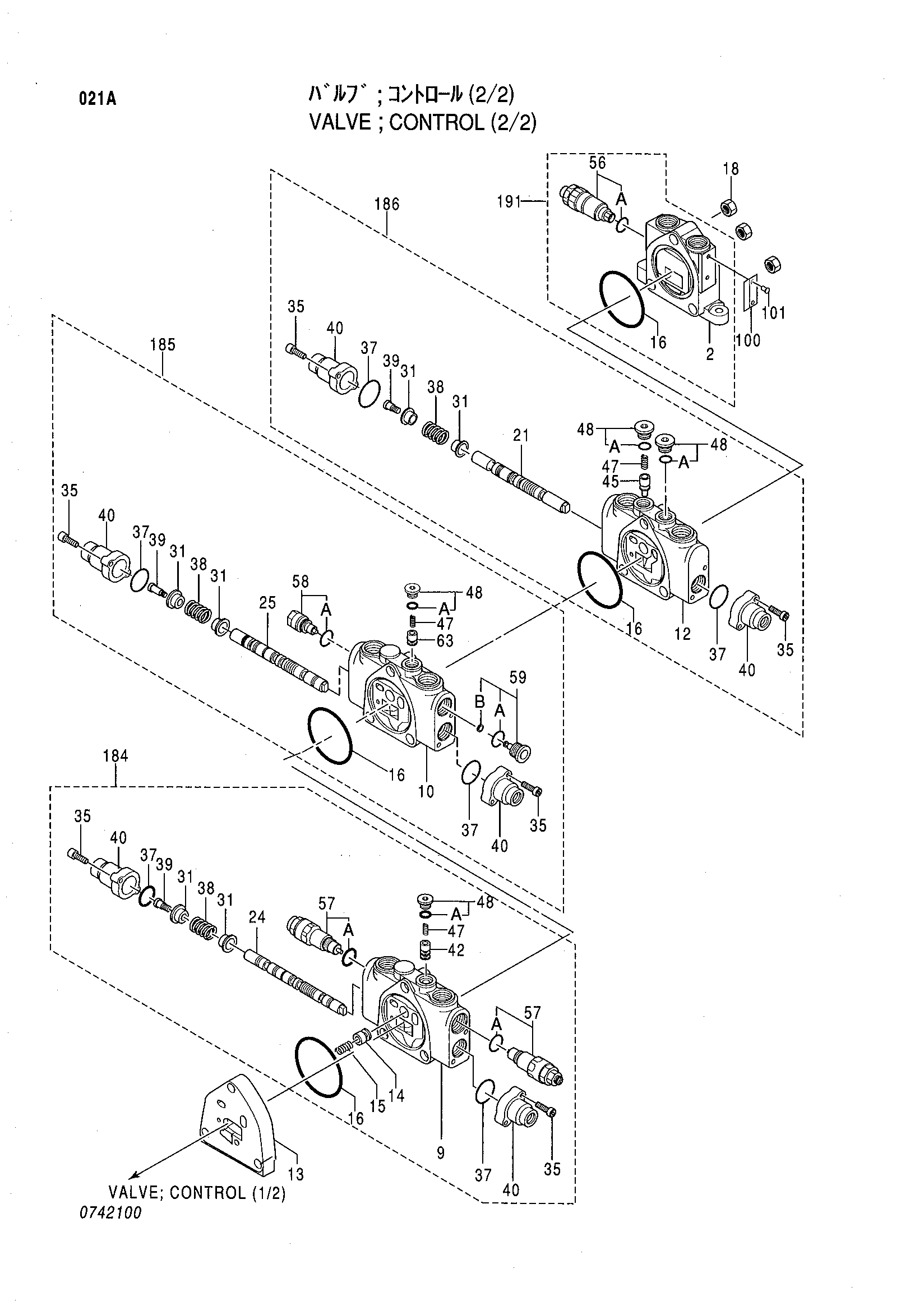

Заводская схема «Гидрораспределитель (2/2)» для HITACHI HX99B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4403895 | Гидрораспределитель | 1 | |
| 13 | 0742101 | Пластина | 1 |
| 14 | 0433001 | Обратный клапан | 1 |
| 15 | 0433002 | Пружина | 1 |
| 16 | 0408205 | Уплотнительное кольцо | 4 |
| 18 | 0432902 | Гайка | 3 |
| 31 | 0432908 | Седло пружины | 6 |
| 35 | 0432911 | Болт с внутренним шестигранником | 12 |
| 37 | 0432912 | Уплотнительное кольцо | 6 |
| 38 | 0432913 | Пружина | 3 |
| 39 | 0432914 | Болт | 3 |
| 40 | 0432915 | Колпачок | 6 |
| 42 | 0639301 | Обратный клапан | 1 |
| 45 | 0433202 | Обратный клапан | 1 |
| 47 | 0432917 | Пружина | 3 |
| 48 | 0432918 | Пробка | 4 |
| 48A | 957366 | Уплотнительное кольцо | 1 |
| 56 | 0742002 | Предохранительный клапан | 1 |
| 56A | 4509180 | Уплотнительное кольцо | 1 |
| 57 | 0742102 | Клапан | 2 |
| 57A | 4509180 | Уплотнительное кольцо | 1 |
| 58 | 0639105 | Клапан | 1 |
| 58A | 4509180 | Уплотнительное кольцо | 1 |
| 59 | 0433013 | Пробка | 1 |
| 59A | 4509180 | Уплотнительное кольцо | 1 |
| 59B | 4506404 | Уплотнительное кольцо | 1 |
| 63 | 0432916 | Обратный клапан | 1 |
| 184 | 0742103 | Корпус в сборе | 1 |
| 185 | 0742104 | Корпус в сборе | 1 |
| 186 | 0742105 | Корпус в сборе | 1 |
| 191 | 0742106 | Пластина в сборе | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX99B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
