Гидроцилиндр стрелы — HITACHI HX64B-2

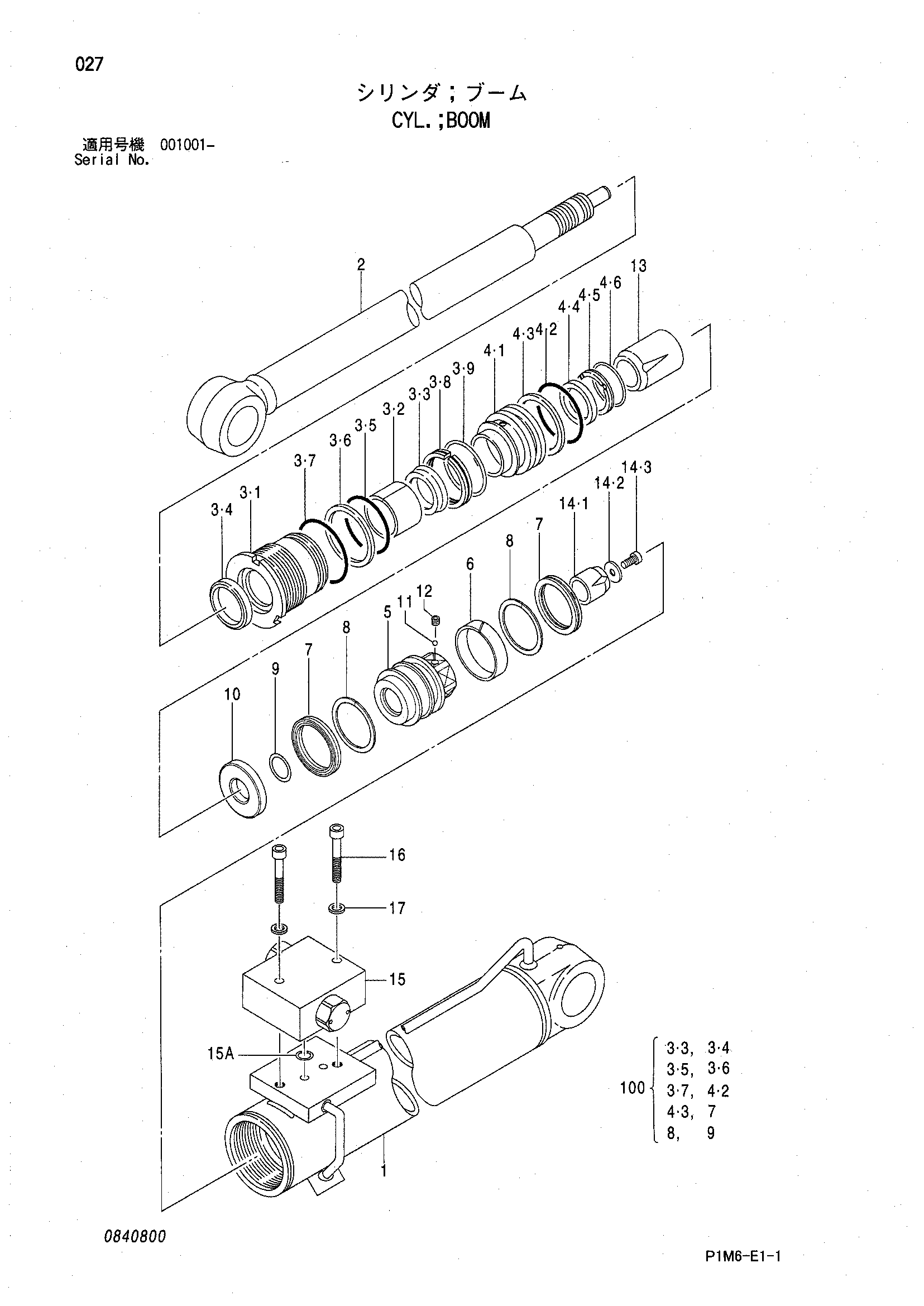

Заводская схема «Гидроцилиндр стрелы» для HITACHI HX64B-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4428377 | Гидроцилиндр стрелы | 1 | |
| 1 | 0840801 | Труба гидроцилиндра | 1 |
| 2 | 0840802 | Шток поршня | 1 |
| 3 | 0840803 | Головка гидроцилиндра в сборе | 1 |
| 3-1 | 0840804 | Головка гидроцилиндра | 1 |
| 3-2 | 0481103 | Втулка | 1 |
| 3-3 | 0481202 | U-образная манжета | 1 |
| 3-4 | 0832706 | Грязесъёмное кольцо | 1 |
| 3-5 | 0478712 | Уплотнительное кольцо | 1 |
| 3-6 | 0478903 | Опорное кольцо | 1 |
| 3-7 | 0478706 | Уплотнительное кольцо | 1 |
| 3-8 | 0478904 | Разъём | 1 |
| 3-9 | 0478905 | Ограничитель | 1 |
| 4 | 0840805 | Фиксатор в сборе | 1 |
| 4-1 | 0840806 | Фиксатор | 1 |
| 4-2 | 0478907 | Уплотнительное кольцо | 1 |
| 4-3 | 0478903 | Опорное кольцо | 1 |
| 4-4 | 0494903 | Кольцо амортизатор | 1 |
| 4-5 | 0494904 | Проставка | 1 |
| 4-6 | 0494905 | Ограничитель | 1 |
| 5 | 0840807 | Поршень | 1 |
| 6 | 0840808 | Износостойкое кольцо | 1 |
| 7 | 0840809 | U-образная манжета | 2 |
| 8 | 0840810 | Опорное кольцо | 2 |
| 9 | 0832908 | Уплотнительное кольцо | 1 |
| 10 | 0840811 | Держатель у-ринг | 1 |
| 11 | 0429917 | Стальной шарик | 1 |
| 12 | 0479012 | Установочный винт | 1 |
| 13 | 0840812 | Амортизирующий подшипник | 1 |
| 14 | 0840813 | Амортизатор в сборе | 1 |
| 14-1 | 0840814 | Амортизирующий подшипник | 1 |
| 14-2 | 0658610 | Шайба | 1 |
| 14-3 | 0744009 | Болт | 1 |
| 15 | 4480417 | Клапан | 1 |
| 15A | 0784703 | Уплотнительное кольцо | 2 |
| 16 | 0742317 | Болт с внутренним шестигранником | 2 |
| 17 | 0662807 | Пружинная шайба | 2 |
| 100 | 4480419 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX64B-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
