Крышка (2) — HITACHI HX64B-2

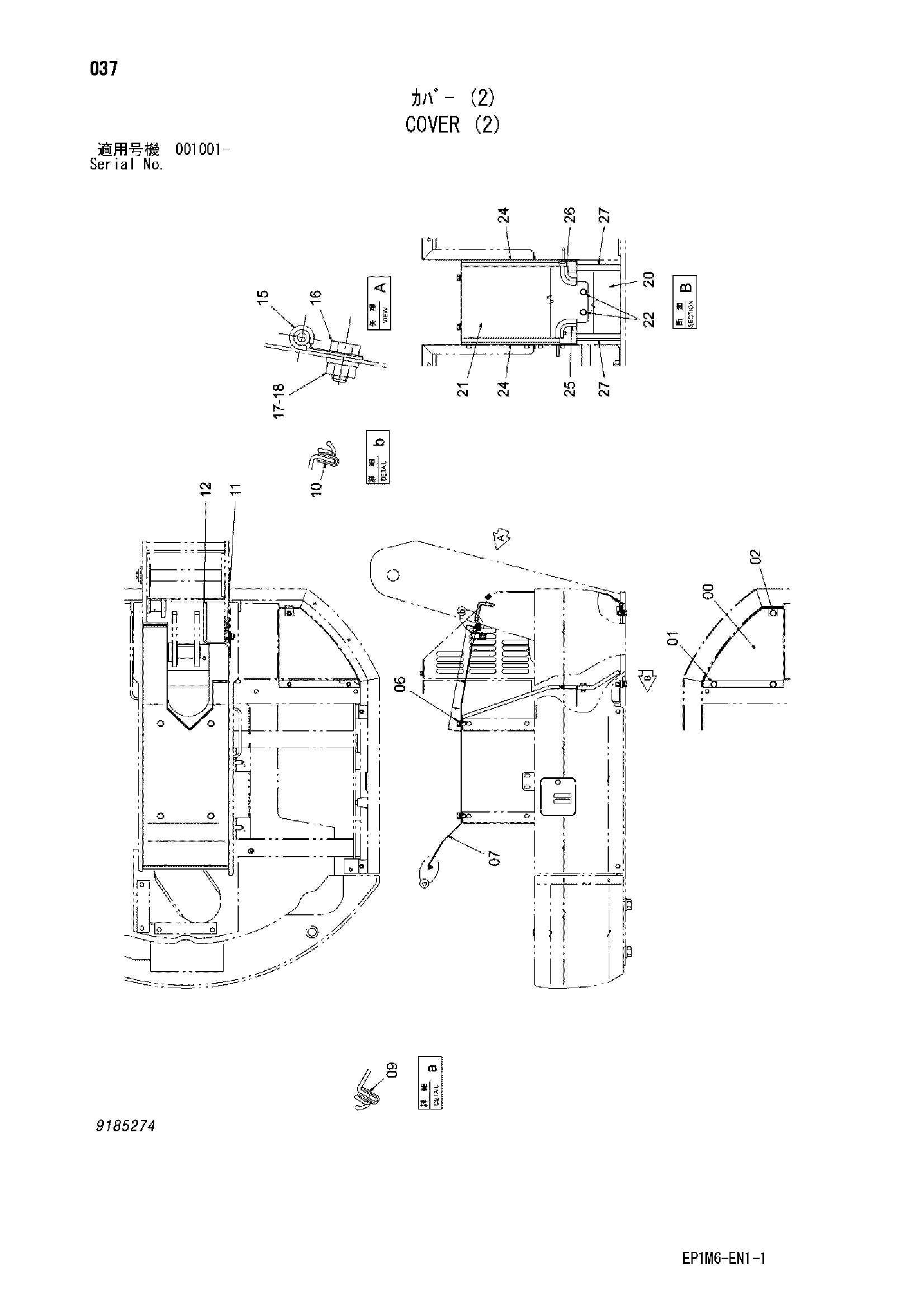

Заводская схема «Крышка (2)» для HITACHI HX64B-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9753920 | Пластина | 1 |
| 01 | J271030 | Болт с шайбой | 2 |
| 01A | J901030 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | J271025 | Болт с шайбой | 1 |
| 02A | J901025 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 06 | J271025 | Болт с шайбой | 4 |
| 06A | J901025 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 07 | 8090545 | Крышка | 1 |
| 09 | 4431601 | Резиновое уплотнение | 1 |
| 10 | 4431602 | Резиновое уплотнение | 1 |
| 11 | 4440817 | Трубка | 1 |
| 12 | 4440819 | Трубка | 1 |
| 15 | 4190275 | Зажим | 1 |
| 16 | J901020 | Болт | 1 |
| 17 | J950010 | Гайка | 1 |
| 18 | J222010 | Шайба | 1 |
| 20 | 8090544 | Крышка | 1 |
| 21 | 2048860 | Крышка | 1 |
| 22 | J271025 | Болт с шайбой | 1 |
| 22A | J901025 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 24 | 4409683 | Резиновое уплотнение | 2 |
| 25 | 4395132 | Резиновое уплотнение | 1 |
| 26 | 4411275 | Резиновое уплотнение | 1 |
| 27 | 4409684 | Резиновое уплотнение | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX64B-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
