Баскет детали — HITACHI HX64B-2

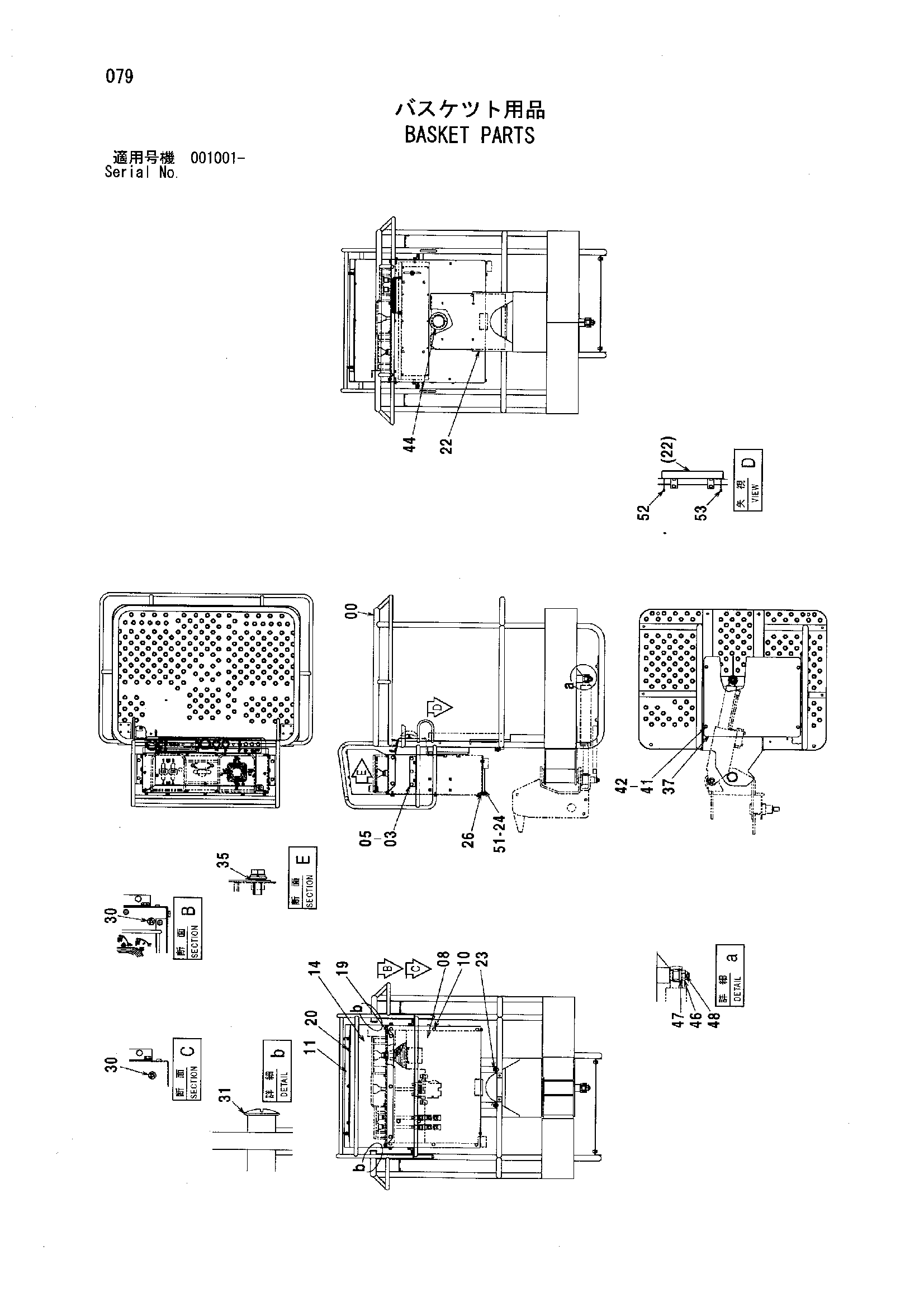

Заводская схема «Баскет детали» для HITACHI HX64B-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9186873 | Баскет | 1 |
| 03 | 4409891 | Кронштейн | 2 |
| 05 | J780820 | Болт с внутренним шестигранником | 10 |
| 08 | 4456920 | Крышка | 1 |
| 10 | J260612 | Болт с шайбой | 6 |
| 10A | J900612 | Болт | 1 |
| 10B | A590106 | Плоская шайба | 1 |
| 11 | 4439652 | Пластина | 1 |
| 14 | 7048131 | Крышка | 1 |
| 19 | J260816 | Болт с шайбой | 7 |
| 19A | J900816 | Болт | 1 |
| 19B | A590108 | Плоская шайба | 1 |
| 20 | J680612 | Винт с шайбой | 7 |
| 22 | 8078877 | Кронштейн | 1 |
| 23 | J260820 | Болт с шайбой | 2 |
| 23A | J900820 | Болт | 1 |
| 23B | A590108 | Плоская шайба | 1 |
| 24 | 8097269 | Крышка | 1 |
| 26 | J260612 | Болт с шайбой | 4 |
| 26A | J900612 | Болт | 1 |
| 26B | A590106 | Плоская шайба | 1 |
| 30 | 4440778 | Резиновая втулка | 2 |
| 31 | 4440779 | Колпачок | 2 |
| 35 | 4444261 | Шайба зуб | 1 |
| 37 | 3087728 | Крышка | 1 |
| 41 | J260616 | Болт с шайбой | 4 |
| 41A | J900616 | Болт | 1 |
| 41B | A590106 | Плоская шайба | 1 |
| 42 | A590106 | Плоская шайба | 4 |
| 44 | 4431608 | Амортизатор | 1 |
| 46 | M631416 | Корончатая гайка | 1 |
| 47 | A590114 | Плоская шайба | 1 |
| 48 | A763028 | Шплинт | 1 |
| 51 | 4444335 | Резиновая прокладка | 1 |
| 52 | 4444331 | Резиновая прокладка | 1 |
| 53 | 4444333 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX64B-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
