Электрооборудование (основной)(1) — HITACHI HX64B-2

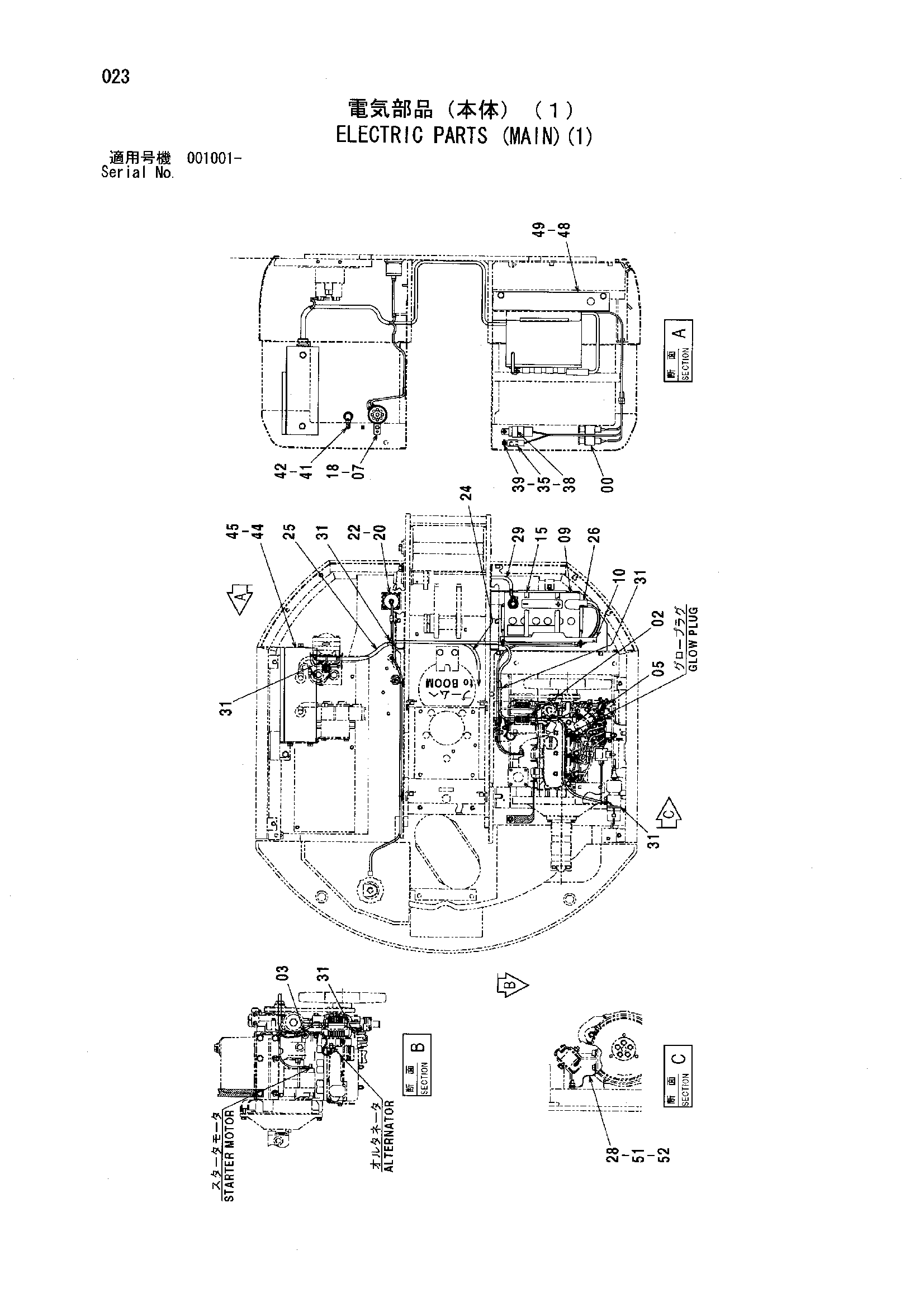

Заводская схема «Электрооборудование (основной)(1)» для HITACHI HX64B-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4331898 | Фусибле-линк | 2 |
| 02 | 4296231 | Выключатель термостатический | 1 |
| 03 | 4331942 | Датчик давления | 1 |
| 05 | 4296234 | Электромагнитный остановка | 1 |
| 07 | 4278110 | Звуковой сигнал | 1 |
| 09 | 4392984 | Аккумулятор | 1 |
| 10 | 4279716 | Кронштейн | 1 |
| 15 | 4349409 | Ремень | 2 |
| 18 | J260614 | Болт с шайбой | 1 |
| 18A | J900614 | Болт | 1 |
| 18B | A590106 | Плоская шайба | 1 |
| 20 | 4432397 | Выключатель | 1 |
| 22 | J460410 | Винт с шайбой | 4 |
| 24 | 4636574 | Жгут проводов | 1 |
| 25 | 4620820 | Жгут проводов | 1 |
| 26 | 4431610 | Трос | 1 |
| 28 | 4287366 | Трос | 1 |
| 29 | 4417776 | Трос | 1 |
| 31 | 4055312 | Ленточный зажим | 8 |
| 35 | 4419860 | Реле | 1 |
| 38 | 4621100 | Реле | 1 |
| 39 | J680612 | Винт с шайбой | 2 |
| 41 | 4404844 | Зуммер | 1 |
| 42 | J680616 | Винт с шайбой | 1 |
| 44 | 4620821 | Короб управление | 1 |
| 45 | J271020 | Болт с шайбой | 4 |
| 45A | J901020 | Болт | 1 |
| 45B | J222010 | Шайба | 1 |
| 48 | 8078120 | Трай | 1 |
| 49 | J271025 | Болт с шайбой | 2 |
| 49A | J901025 | Болт | 1 |
| 49B | J222010 | Шайба | 1 |
| 51 | J950010 | Гайка | 1 |
| 52 | A590910 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX64B-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
