Гусеничная рама [EU] — HITACHI HX64B-2

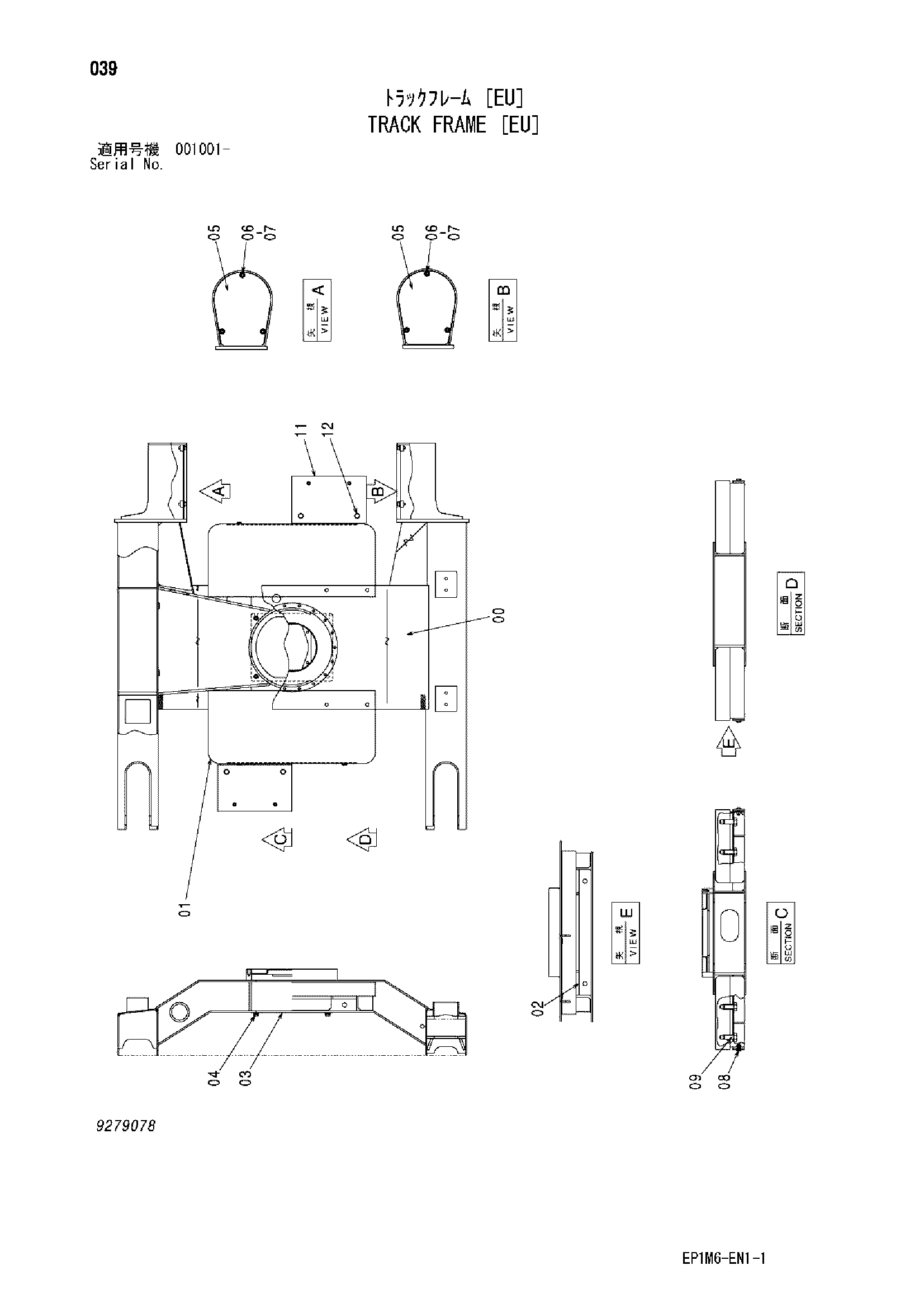

Заводская схема «Гусеничная рама [EU]» для HITACHI HX64B-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Гусеничная рама [EU] HITACHI HX64B-2](/catalog-drawings/85/853b1604-8094-4c80-a564-bdcb9436b77d.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5011507 | Гусеничная рама | 1 |
| 01 | 7053043 | Груз | 2 |
| 02 | 4671944 | Пластина | 2 |
| 03 | 3056679 | Крышка | 1 |
| 04 | J271025 | Болт с шайбой | 4 |
| 04A | J901025 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 05 | 3056677 | Крышка | 2 |
| 06 | J781025 | Болт с внутренним шестигранником | 6 |
| 07 | J222010 | Шайба | 6 |
| 08 | J921025 | Болт | 4 |
| 09 | J922040 | Болт | 8 |
| 11 | 8090058 | Кронштейн | 2 |
| 12 | J271030 | Болт с шайбой | 4 |
| 12A | J901030 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX64B-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
