Баскет трубопроводы [EU] — HITACHI HX64B-2

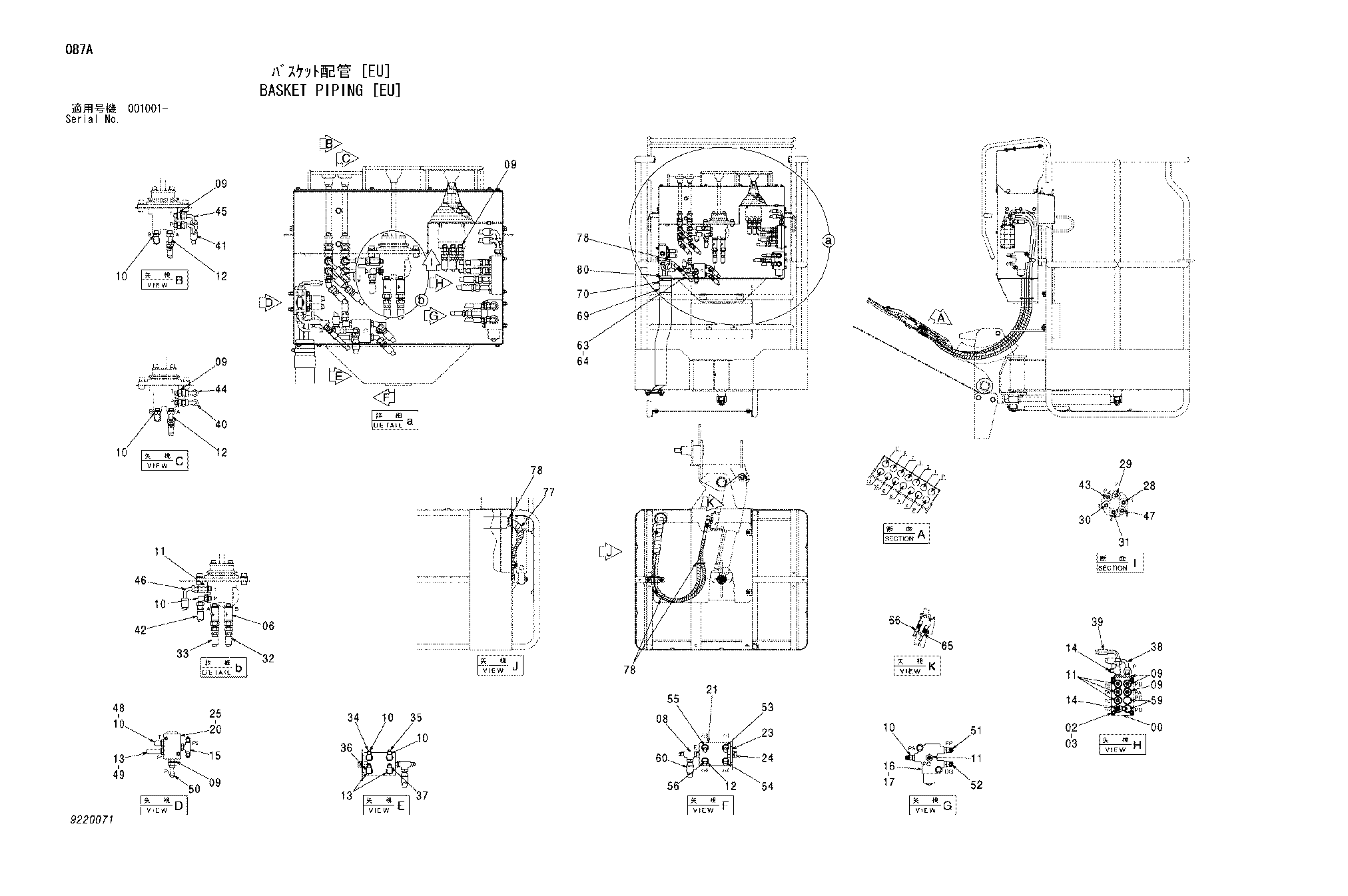

Заводская схема «Баскет трубопроводы [EU]» для HITACHI HX64B-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Баскет трубопроводы [EU] HITACHI HX64B-2](/catalog-drawings/36/36d51742-8f93-4166-bd3d-e457d5061108.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3082832 | Коллектор | 1 |
| 02 | J780645 | Болт с внутренним шестигранником | 4 |
| 03 | A590906 | Пружинная шайба | 4 |
| 06 | 4432819 | Клапан | 2 |
| 08 | 4364784 | Тройник | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4200465 | Адаптер | 14 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4154670 | Угловой штуцер | 9 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4270517 | Адаптер | 5 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4193826 | Угловой штуцер | 6 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 4279119 | Угловой штуцер | 3 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4203171 | Тройник | 2 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 4217432 | Тройник | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4253619 | Электромагнитный клапан | 1 |
| 17 | J260865 | Болт с шайбой | 2 |
| 17A | J900865 | Болт | 1 |
| 17B | A590108 | Плоская шайба | 1 |
| 20 | 4405106 | Клапан | 1 |
| 21 | 4314477 | Челночный клапан | 1 |
| 23 | 9754230 | Седло винта | 1 |
| 24 | J271020 | Болт с шайбой | 4 |
| 24A | J901020 | Болт | 1 |
| 24B | J222010 | Шайба | 1 |
| 25 | J780855 | Болт с внутренним шестигранником | 2 |
| 28 | 4439656 | Шланг | 1 |
| 29 | 4439657 | Шланг | 1 |
| 30 | 4439658 | Шланг | 1 |
| 31 | 4439659 | Шланг | 1 |
| 32 | 4439660 | Шланг | 1 |
| 33 | 4439661 | Шланг | 1 |
| 34 | 4486620 | Шланг | 1 |
| 35 | 4486621 | Шланг | 1 |
| 36 | 4486622 | Шланг | 1 |
| 37 | 4486623 | Шланг | 1 |
| 38 | 4439670 | Шланг | 1 |
| 39 | 4439675 | Шланг | 1 |
| 40 | 4439671 | Шланг | 1 |
| 41 | 4467054 | Шланг | 1 |
| 42 | 4467055 | Шланг | 1 |
| 43 | 4467056 | Шланг | 1 |
| 44 | 4439676 | Шланг | 1 |
| 45 | 4439677 | Шланг | 1 |
| 46 | 4467059 | Шланг | 1 |
| 47 | 4439679 | Шланг | 1 |
| 48 | 4467061 | Шланг | 1 |
| 49 | 4467062 | Шланг | 1 |
| 50 | 4467063 | Шланг | 1 |
| 51 | 4467064 | Шланг | 1 |
| 52 | 4467065 | Шланг | 1 |
| 53 | 4467066 | Шланг | 1 |
| 54 | 4467067 | Шланг | 1 |
| 55 | 4467068 | Шланг | 1 |
| 56 | 4467069 | Шланг | 1 |
| 59 | 4093624 | Пробка | 2 |
| 59A | 957366 | Уплотнительное кольцо | 1 |
| 60 | 4333040 | Выключатель | 1 |
| 60A | 957366 | Уплотнительное кольцо | 1 |
| 63 | 4439666 | Шланг | 1 |
| 64 | 4439667 | Шланг | 1 |
| 65 | 4439668 | Шланг | 1 |
| 66 | 4439669 | Шланг | 1 |
| 69 | 4440883 | Шланг | 1 |
| 70 | 4505385 | Хомут шланга | 1 |
| 77 | 4376631 | Защитный кожух | 1 |
| 78 | 4055312 | Ленточный зажим | 8 |
| 80 | 4440766 | Амортизатор | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX64B-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
