Верхний управление панель [EU] — HITACHI HX64B-2

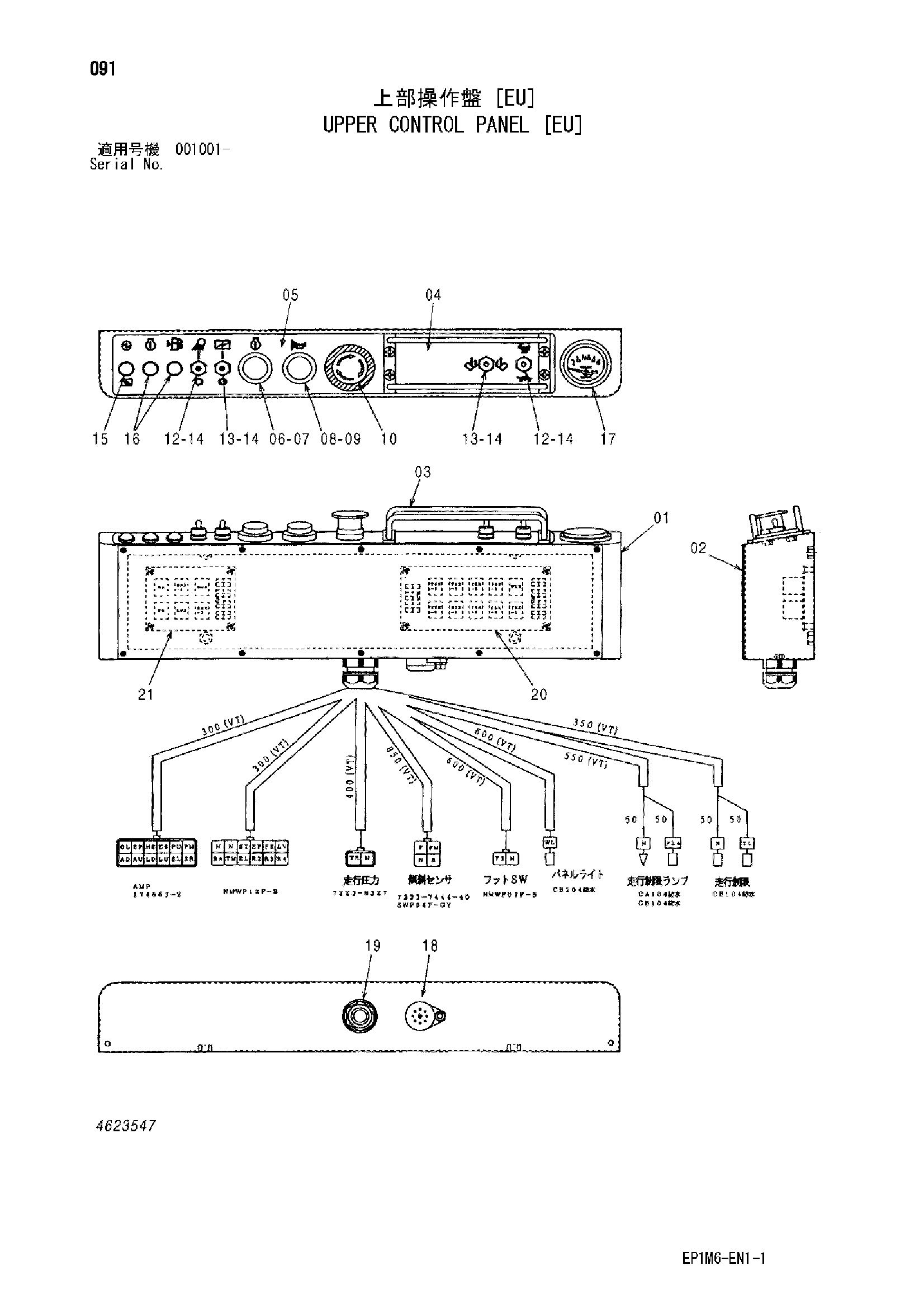

Заводская схема «Верхний управление панель [EU]» для HITACHI HX64B-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Верхний управление панель [EU] HITACHI HX64B-2](/catalog-drawings/51/5111c471-10f6-480f-94dc-e61e96859d03.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4623547 | Короб управление | 1 | |
| 01 | 4640852 | Короб | 1 |
| 02 | 4640853 | Крышка | 1 |
| 03 | 4640709 | Защитный кожух | 1 |
| 04 | 3102822 | Информационная табличка | 1 |
| 05 | 3101972 | Информационная табличка | 1 |
| 06 | 4462721 | Выключатель пусхбут. | 1 |
| 07 | 4443435 | Крышка | 1 |
| 08 | 4462717 | Выключатель пусхбут. | 1 |
| 09 | 4443388 | Крышка | 1 |
| 10 | 4655886 | Выключатель пусхбут. | 1 |
| 12 | 4443436 | Выключатель | 2 |
| 13 | 4443387 | Выключатель | 2 |
| 14 | 4640706 | Колпачок резиновый | 4 |
| 15 | 4448109 | LED | 1 |
| 16 | 4443385 | LED | 2 |
| 17 | 4640665 | Измеритель волт | 1 |
| 18 | 4640956 | Зуммер | 1 |
| 19 | 4326344 | Гланд трос | 1 |
| 20 | 4691746 | Плата | 8 |
| 21 | 4691747 | Плата | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX64B-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
