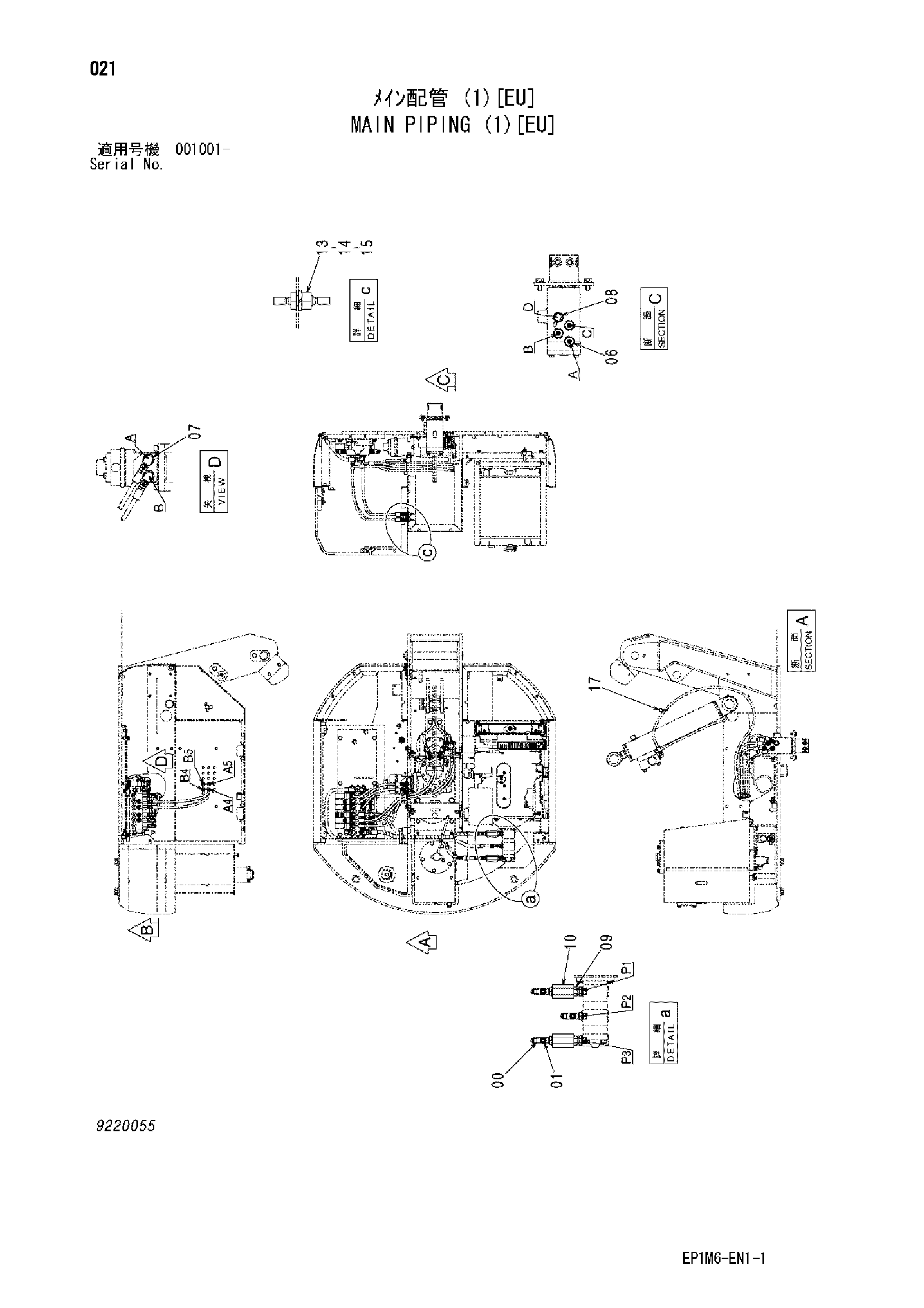

Основные гидролинии (1)[EU] — HITACHI HX64B-2
Заводская схема «Основные гидролинии (1)[EU]» для HITACHI HX64B-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Основные гидролинии (1)[EU] HITACHI HX64B-2](/catalog-drawings/26/268e7e03-c9bd-42c6-8f0a-020f181bf900.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4343140 | Тройник | 3 |
| 00A | 4509180 | Уплотнительное кольцо | 1 |
| 01 | 94-2011 | Пробка | 3 |
| 06 | 4200468 | Адаптер | 3 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4303816 | Угловой штуцер | 2 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | 4439637 | Угловой штуцер | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4198472 | Адаптер | 2 |
| 09A | 4509180 | Уплотнительное кольцо | 2 |
| 10 | 4404795 | Обратный клапан | 2 |
| 13 | 4409739 | Адаптер | 4 |
| 14 | J950012 | Гайка | 4 |
| 15 | A590912 | Пружинная шайба | 4 |
| 17 | 4121859 | Ленточный зажим | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX64B-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
