Рама — HITACHI HX64B-2

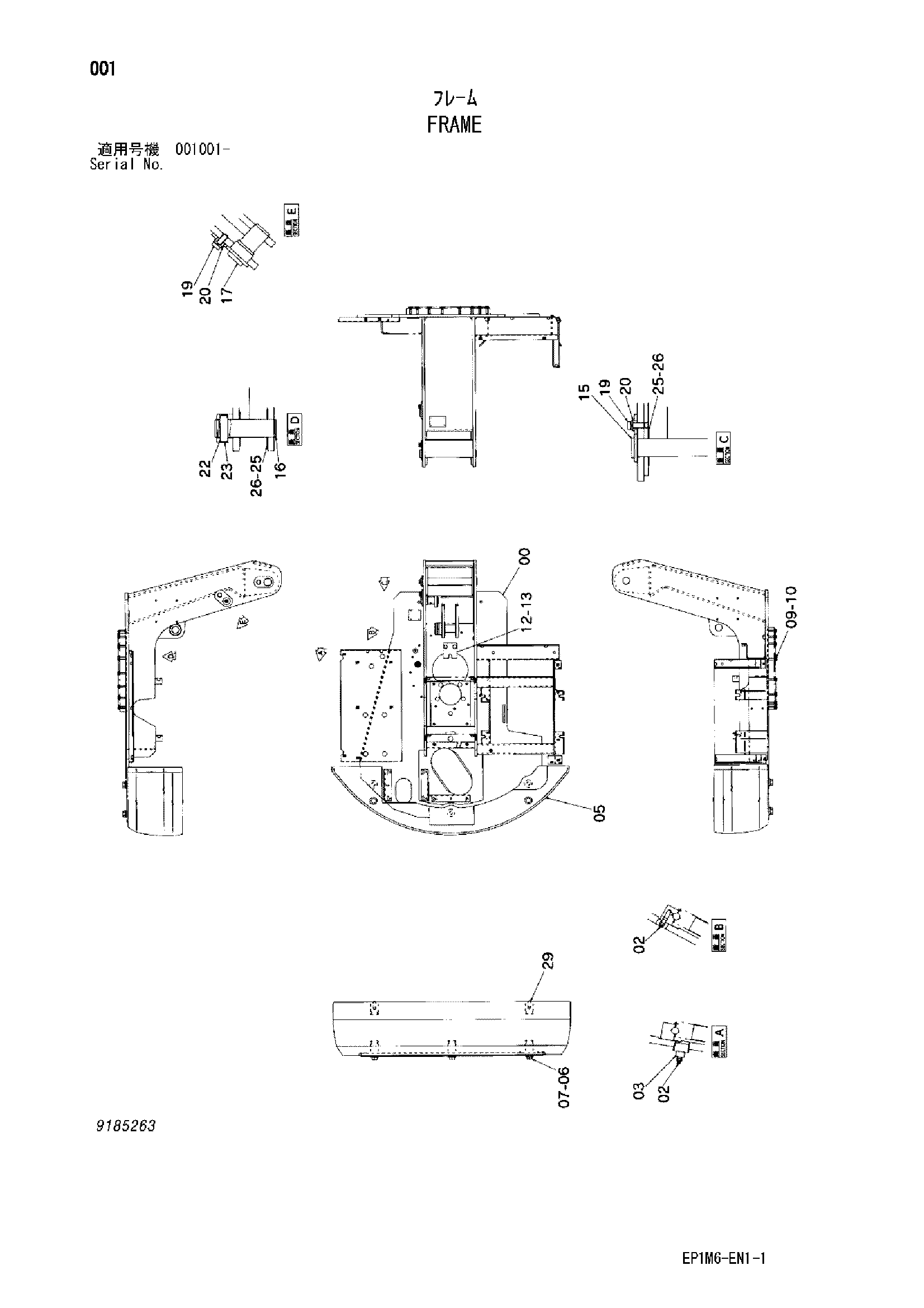

Заводская схема «Рама» для HITACHI HX64B-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5006791 | Рама основной | 1 |
| 02 | J75481 | Пресс-маслёнка | 2 |
| 03 | 4403934 | Пробка | 1 |
| 05 | 6018745 | Противовес | 1 |
| 06 | J922055 | Болт | 3 |
| 07 | J222020 | Шайба | 3 |
| 09 | J921055 | Болт | 16 |
| 10 | J222010 | Шайба | 16 |
| 12 | 4276606 | Ограничитель | 1 |
| 13 | J271225 | Болт с шайбой | 2 |
| 13A | J901225 | Болт | 1 |
| 13B | J222012 | Шайба | 1 |
| 15 | 9753927 | Палец | 1 |
| 16 | 4428393 | Палец | 1 |
| 17 | 9755052 | Палец | 1 |
| 19 | J271225 | Болт с шайбой | 2 |
| 19A | J901225 | Болт | 1 |
| 19B | J222012 | Шайба | 1 |
| 20 | 4294696 | Втулка | 2 |
| 22 | 4244708 | Палец | 1 |
| 23 | 4351621 | Кольцо | 1 |
| 25 | 4352136 | Регулировочная шайба 0.5mm | 4 |
| 26 | 4354260 | SHIM 1 mm | 4 |
| 29 | 4296301 | Пробка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX64B-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
