Нижний давление трубопроводы — HITACHI HX64B-2

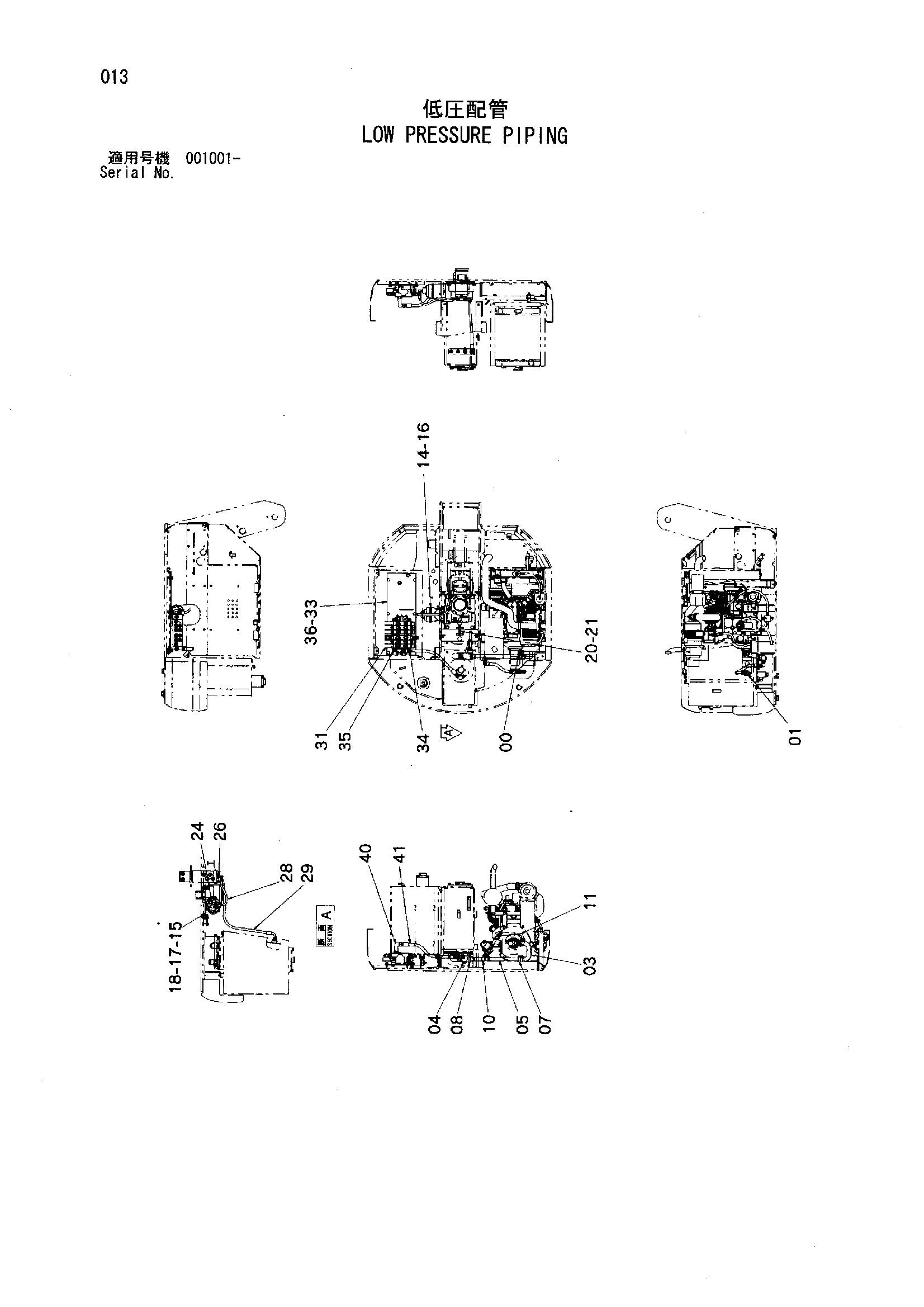

Заводская схема «Нижний давление трубопроводы» для HITACHI HX64B-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4276933 | Адаптер | 1 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 01 | 4154672 | Угловой штуцер | 1 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 03 | 3087723 | Резиновый шланг | 1 |
| 04 | 4037891 | Шланг | 1 |
| 05 | 8078113 | Трубка | 1 |
| 07 | 4505243 | Хомут шланга | 2 |
| 08 | 4011675 | Хомут шланга | 2 |
| 10 | 4219345 | Угловой штуцер | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4439579 | Шланг | 1 |
| 14 | 4428337 | Гидромотор | 1 |
| 15 | 8078114 | Пластина | 1 |
| 16 | J781425 | Болт с внутренним шестигранником | 4 |
| 17 | J921225 | Болт | 4 |
| 18 | J222012 | Шайба | 4 |
| 20 | 4428395 | Болт регулировочный | 1 |
| 21 | M500807 | Гайка | 2 |
| 24 | 4409743 | Угловой штуцер | 1 |
| 26 | 4226388 | Тройник | 1 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 28 | 4439580 | Шланг | 1 |
| 29 | 4349581 | Указатель | 1 |
| 31 | 4428338 | Гидрораспределитель | 1 |
| 33 | 9753924 | Кронштейн | 1 |
| 34 | J780830 | Болт с внутренним шестигранником | 2 |
| 34A | J780830 | Болт | 1 |
| 35 | J271025 | Болт с шайбой | 2 |
| 35A | J901025 | Болт | 1 |
| 35B | J222010 | Шайба | 1 |
| 36 | J271030 | Болт с шайбой | 5 |
| 36A | J901030 | Болт | 1 |
| 36B | J222010 | Шайба | 1 |
| 40 | 4217342 | Угловой штуцер | 1 |
| 40A | 4506418 | Уплотнительное кольцо | 1 |
| 41 | 4443023 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX64B-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
