Нижний давление трубопроводы (3)[EU] — HITACHI HX64B-2
Заводская схема «Нижний давление трубопроводы (3)[EU]» для HITACHI HX64B-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

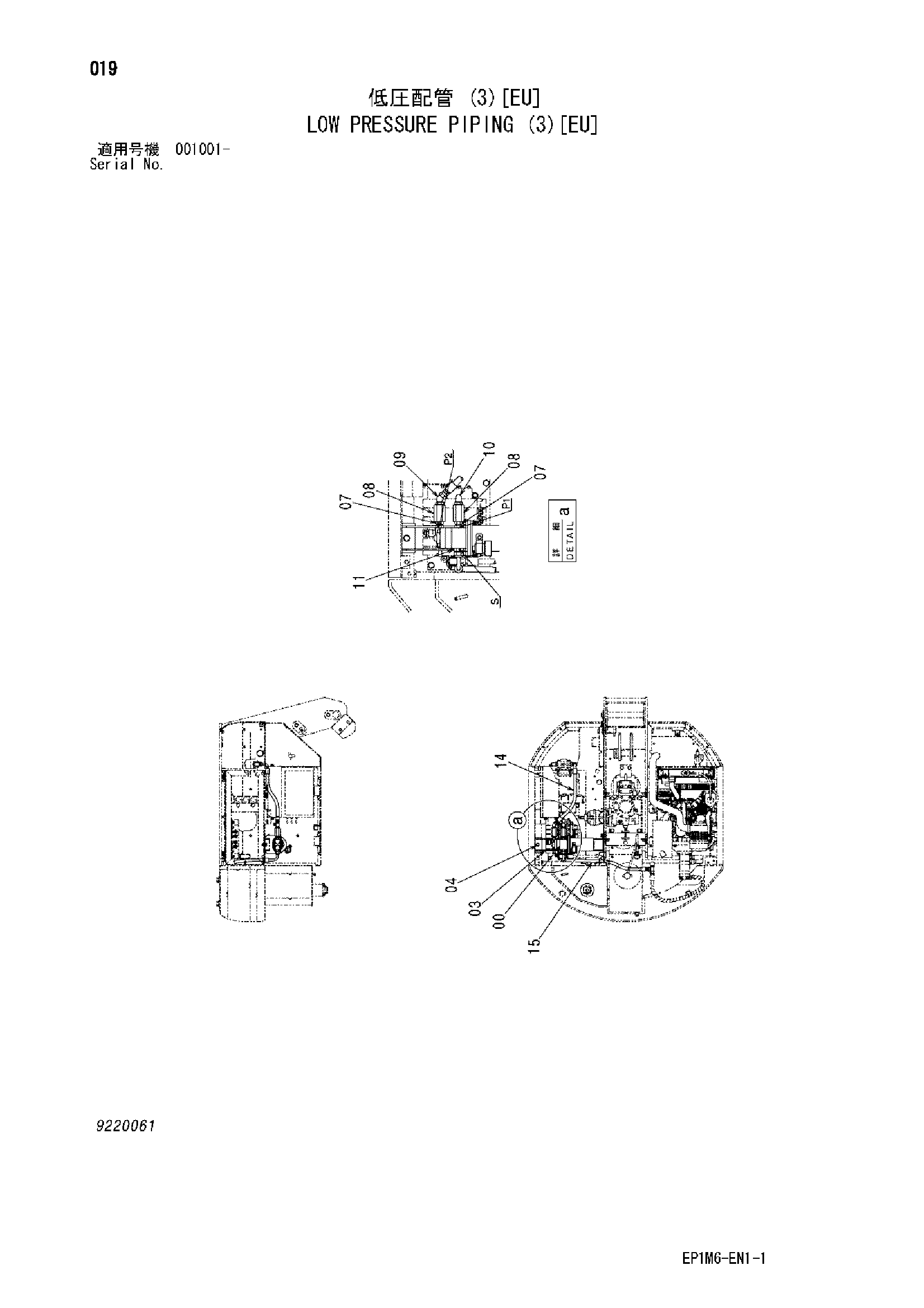

![Схема Нижний давление трубопроводы (3)[EU] HITACHI HX64B-2](/catalog-drawings/dd/dde5c1bd-8a00-4631-b583-9b9c8f508052.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4476226 | Насос | 1 |
| 03 | 8088042 | Кронштейн | 1 |
| 04 | J271025 | Болт с шайбой | 1 |
| 04A | J901025 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 07 | 4198472 | Адаптер | 2 |
| 07A | 4509180 | Уплотнительное кольцо | 2 |
| 08 | 4404795 | Обратный клапан | 2 |
| 09 | 4190244 | Угловой штуцер | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 4154671 | Угловой штуцер | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4210361 | Адаптер | 1 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 14 | 4461837 | Шланг | 1 |
| 15 | 4483729 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX64B-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
