Баскет детали [EU] — HITACHI HX64B-2

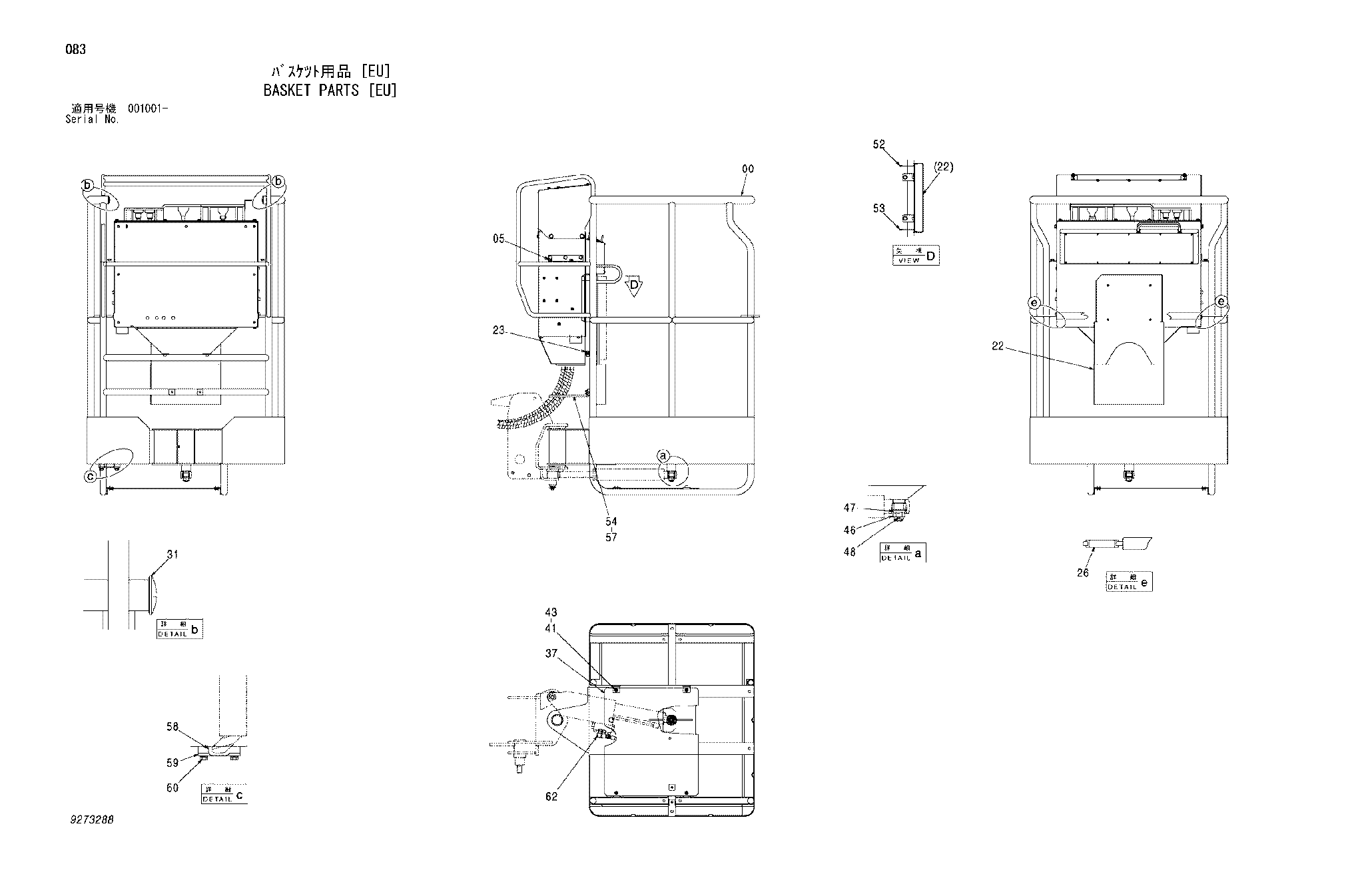

Заводская схема «Баскет детали [EU]» для HITACHI HX64B-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Баскет детали [EU] HITACHI HX64B-2](/catalog-drawings/58/58d03e08-14e9-4b37-94c2-80657d0bf6e3.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9273289 | Баскет | 1 |
| 05 | J780820 | Болт с внутренним шестигранником | 4 |
| 22 | 8078877 | Кронштейн | 1 |
| 23 | J260820 | Болт с шайбой | 2 |
| 23A | J900820 | Болт | 1 |
| 23B | A590108 | Плоская шайба | 1 |
| 26 | 4217048 | Резиновая втулка | 2 |
| 31 | 4440779 | Колпачок | 2 |
| 37 | 3087728 | Крышка | 1 |
| 41 | J260616 | Болт с шайбой | 4 |
| 41A | J900616 | Болт | 1 |
| 41B | A590106 | Плоская шайба | 1 |
| 42 | A590106 | Плоская шайба | 4 |
| 46 | M631416 | Корончатая гайка | 1 |
| 47 | A590114 | Плоская шайба | 1 |
| 48 | A763028 | Шплинт | 1 |
| 52 | 4444331 | Резиновая прокладка | 1 |
| 53 | 4444333 | Резиновая прокладка | 1 |
| 54 | 9754040 | Направляющая | 1 |
| 56 | J260816 | Болт с шайбой | 2 |
| 56A | J900816 | Болт | 1 |
| 56B | A590108 | Плоская шайба | 1 |
| 58 | 4410643 | Резиновая прокладка | 1 |
| 59 | 4388373 | Пластина | 1 |
| 60 | J260820 | Болт с шайбой | 2 |
| 60A | J900820 | Болт | 1 |
| 60B | A590108 | Плоская шайба | 1 |
| 62 | 4409743 | Угловой штуцер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX64B-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
