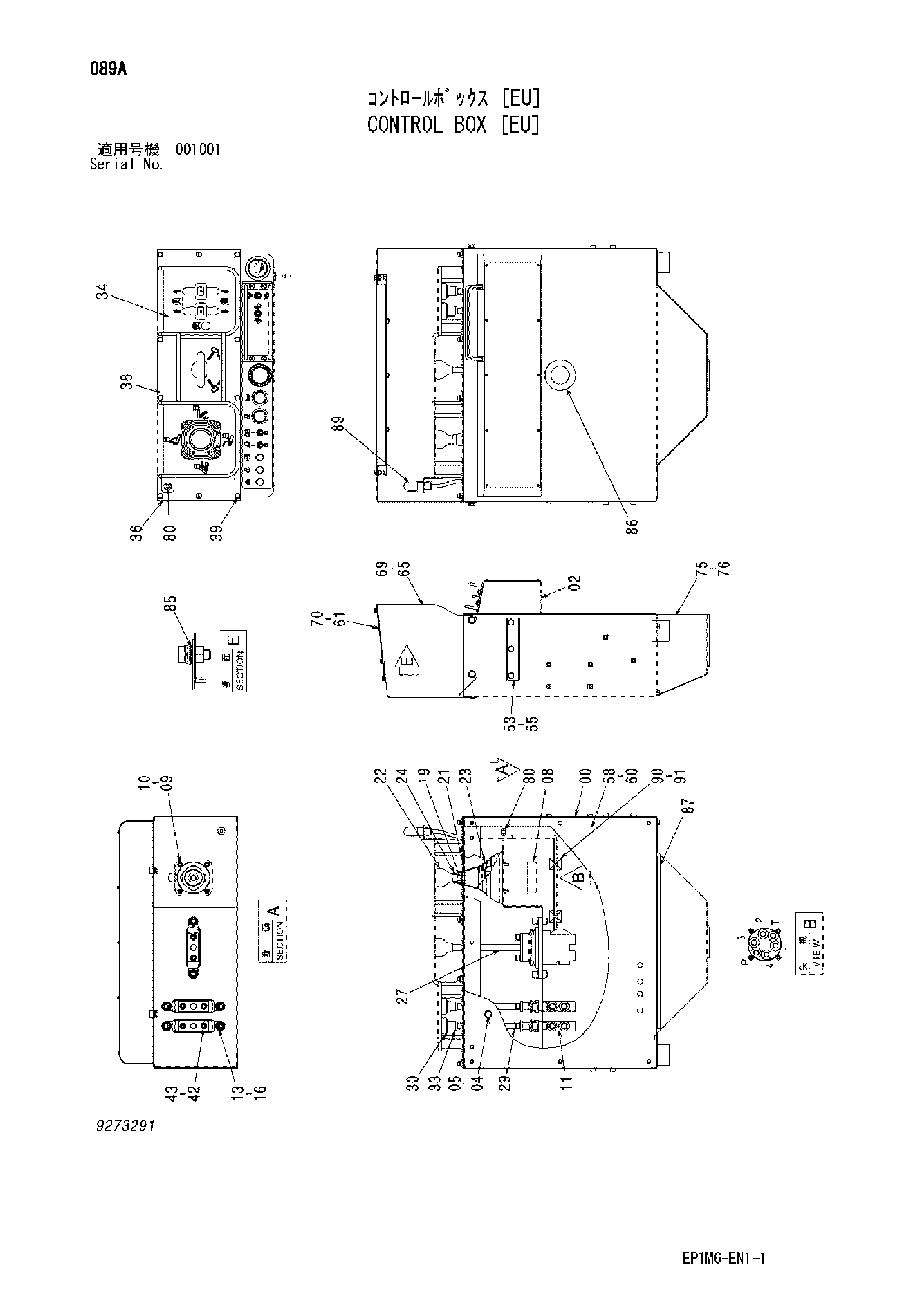

Управление короб [EU] — HITACHI HX64B-2

Заводская схема «Управление короб [EU]» для HITACHI HX64B-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	5011208	Короб управление	1
02	4623547	Короб управление	1
04	J780816	Болт с внутренним шестигранником	4
05	A590108	Плоская шайба	4
08	4489240	Пилотный клапан	1
09	J780630	Болт с внутренним шестигранником	4
10	A590906	Пружинная шайба	4
11	4489241	Пилотный клапан	3
13	J781020	Болт с внутренним шестигранником	6
16	A590110	Плоская шайба	6
19	4428421	Рычаг	1
21	J950014	Гайка	1
22	4117704	Рукоятка	2
23	3069894	Защитный чехол	1
24	4264107	Колпачок	1
27	9750626	Рычаг	1
29	9750625	Рычаг	2
30	3068261	Рукоятка	2
33	4321193	Гайка	2
34	1032447	Информационная табличка	1
36	3102377	Пластина	1
38	7046272	Направляющая	1
39	J680616	Винт с шайбой	10
42	J780816	Болт с внутренним шестигранником	6
43	A590908	Пружинная шайба	6
53	4409891	Кронштейн	2
55	J780820	Болт с внутренним шестигранником	6
58	4456920	Крышка	1
60	J260612	Болт с шайбой	6
60A	J900612	Болт	1
60B	A590106	Плоская шайба	1
61	4439652	Пластина	1
65	7048131	Крышка	1
69	J260816	Болт с шайбой	7
69A	J900816	Болт	1
69B	A590108	Плоская шайба	1
70	J680612	Винт с шайбой	7
75	8078124	Крышка	1
76	J260612	Болт с шайбой	4
76A	J900612	Болт	1
76B	A590106	Плоская шайба	1
80	4440778	Резиновая втулка	2
85	4444261	Шайба зуб	1
86	4431608	Амортизатор	1
87	4444335	Резиновая прокладка	1
89	4440131	Фонарь	1
90	4375828	Зажим провод	4
91	4326365	Ленточный зажим	4
