Гидролинии рабочего оборудования — HITACHI HX64B-2

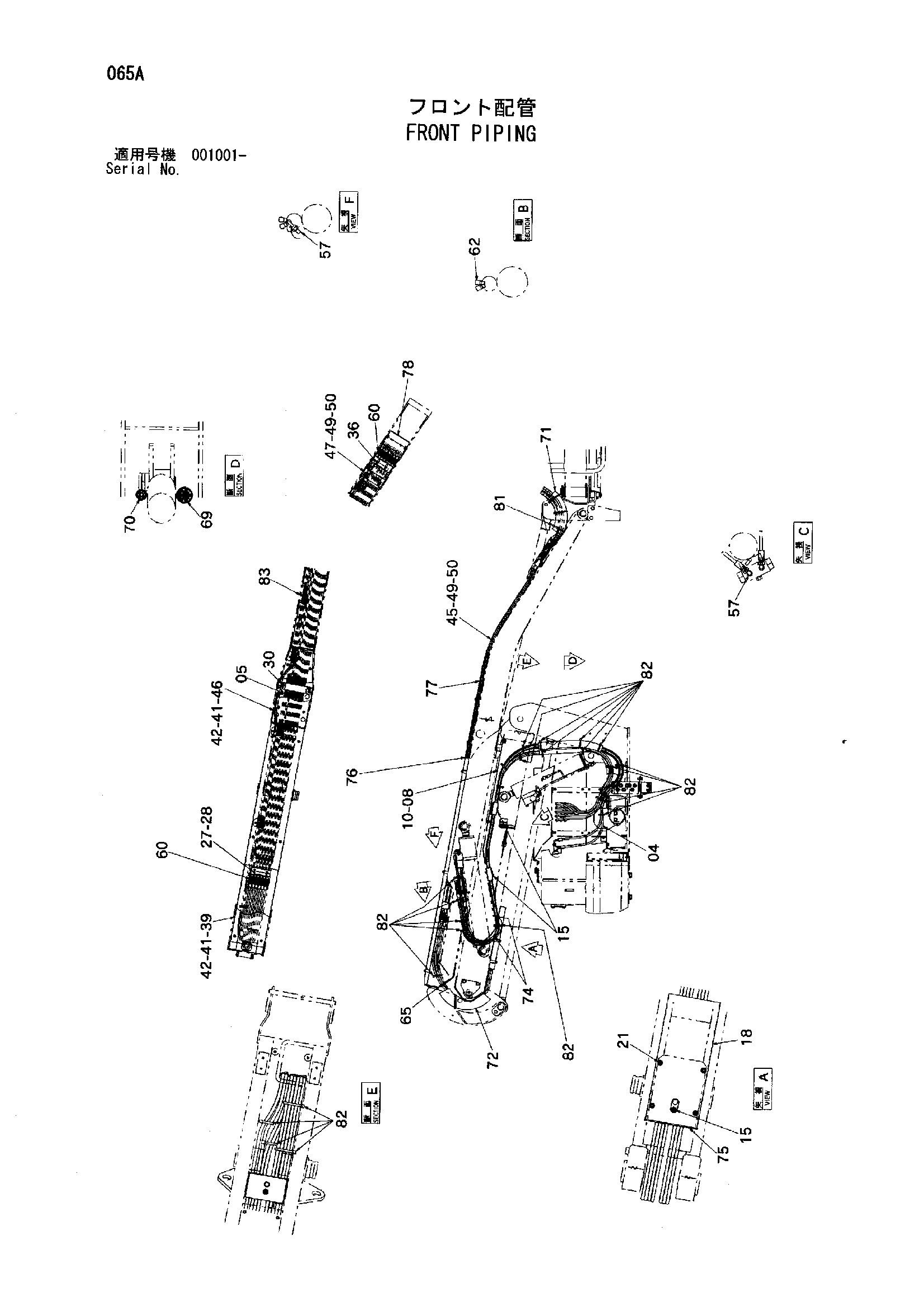

Заводская схема «Гидролинии рабочего оборудования» для HITACHI HX64B-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 08 | 8078783 | Крышка | 1 |
| 10 | J260820 | Болт с шайбой | 4 |
| 10A | J900820 | Болт | 1 |
| 10B | A590108 | Плоская шайба | 1 |
| 15 | J260816 | Болт с шайбой | 3 |
| 15A | J900816 | Болт | 1 |
| 15B | A590108 | Плоская шайба | 1 |
| 18 | 4428425 | Крышка | 1 |
| 20 | J260616 | Болт с шайбой | 4 |
| 20A | J900616 | Болт | 1 |
| 20B | A590106 | Плоская шайба | 1 |
| 21 | A590108 | Плоская шайба | 4 |
| 27 | J900670 | Болт | 2 |
| 28 | A590906 | Пружинная шайба | 2 |
| 30 | J260616 | Болт с шайбой | 2 |
| 30A | J900616 | Болт | 1 |
| 30B | A590106 | Плоская шайба | 1 |
| 36 | J260645 | Болт с шайбой | 2 |
| 36A | J900645 | Болт | 1 |
| 36B | A590106 | Плоская шайба | 1 |
| 39 | 3087729 | Крышка | 1 |
| 41 | J260816 | Болт с шайбой | 10 |
| 41A | J900816 | Болт | 1 |
| 41B | A590108 | Плоская шайба | 1 |
| 42 | A590108 | Плоская шайба | 10 |
| 45 | 7037458 | Крышка | 1 |
| 46 | 4439651 | Крышка | 1 |
| 47 | 2044532 | Крышка | 1 |
| 49 | J260614 | Болт с шайбой | 10 |
| 49A | J900616 | Болт | 1 |
| 49B | A590106 | Плоская шайба | 1 |
| 50 | A590106 | Плоская шайба | 10 |
| 57 | 4154670 | Угловой штуцер | 3 |
| 57A | 957366 | Уплотнительное кольцо | 1 |
| 60 | 4409741 | Адаптер | 28 |
| 62 | 4409743 | Угловой штуцер | 2 |
| 65 | 4431606 | Амортизатор | 1 |
| 69 | 4440827 | Шланг | 1 |
| 70 | 4440830 | Шланг | 1 |
| 71 | 4440851 | Шланг | 1 |
| 72 | 4440803 | Шланг | 1 |
| 74 | 4347875 | Амортизатор | 2 |
| 75 | 4348280 | Резиновое уплотнение | 1 |
| 76 | 4440768 | Резиновое уплотнение | 1 |
| 77 | 4440767 | Резиновое уплотнение | 1 |
| 78 | 4440766 | Амортизатор | 1 |
| 81 | 4323613 | Ленточный зажим | 3 |
| 82 | 4055312 | Ленточный зажим | 22 |
| 83 | 4326365 | Ленточный зажим | 9 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX64B-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
