Управление короб — HITACHI HX64B-2

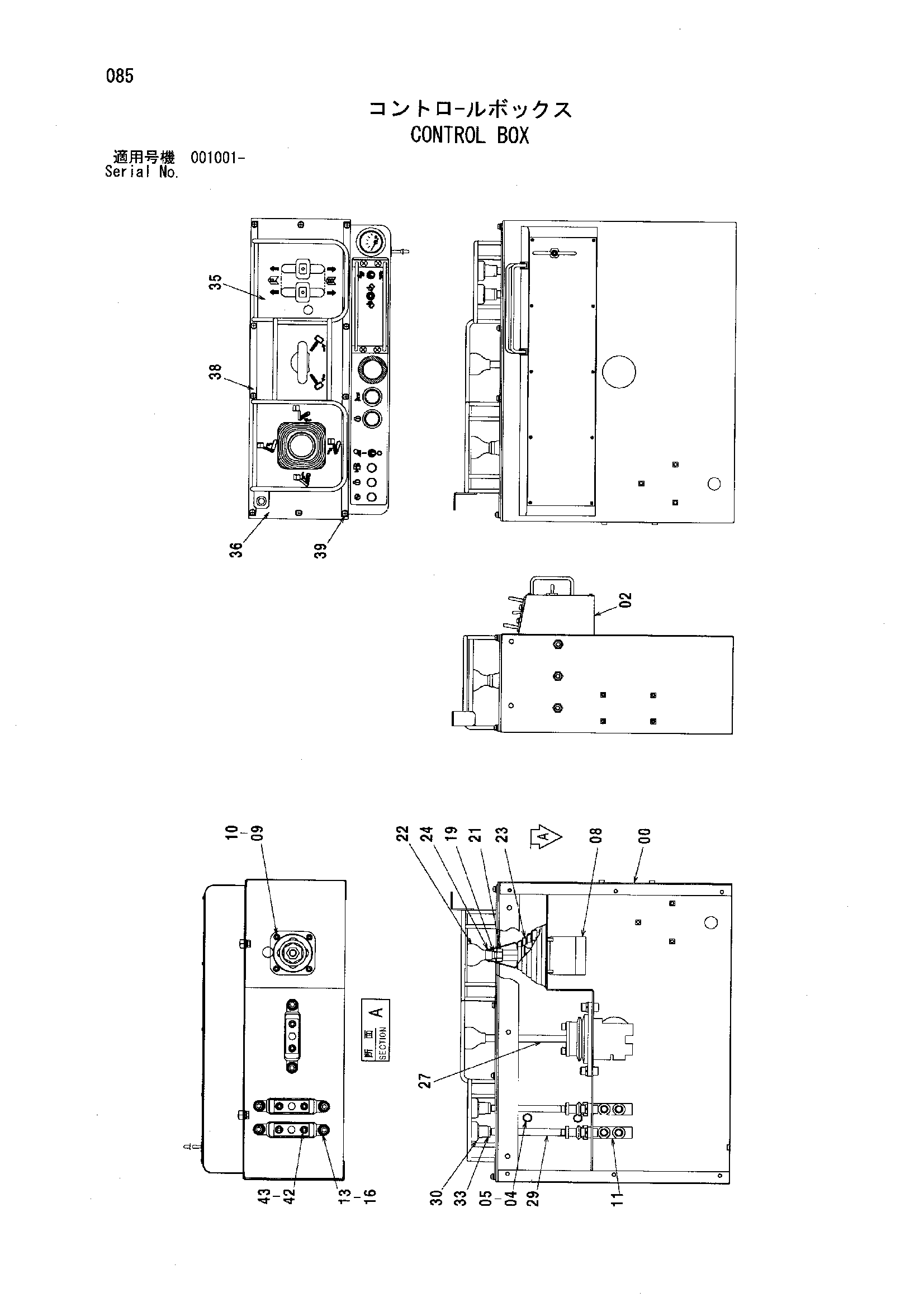

Заводская схема «Управление короб» для HITACHI HX64B-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5009497 | Короб управление | 1 |
| 02 | 4620845 | Короб управление | 1 |
| 04 | J780816 | Болт с внутренним шестигранником | 4 |
| 05 | A590108 | Плоская шайба | 4 |
| 08 | 4489240 | Пилотный клапан | 1 |
| 09 | J780630 | Болт с внутренним шестигранником | 4 |
| 10 | A590906 | Пружинная шайба | 4 |
| 11 | 4489241 | Пилотный клапан | 3 |
| 13 | J781020 | Болт с внутренним шестигранником | 6 |
| 16 | A590110 | Плоская шайба | 6 |
| 19 | 4428421 | Рычаг | 1 |
| 21 | J950014 | Гайка | 1 |
| 22 | 4117704 | Рукоятка | 2 |
| 23 | 3069894 | Защитный чехол | 1 |
| 24 | 4264107 | Колпачок | 1 |
| 27 | 9750626 | Рычаг | 1 |
| 29 | 9750625 | Рычаг | 2 |
| 30 | 3068261 | Рукоятка | 2 |
| 33 | 4321193 | Гайка | 2 |
| 35 | 1032444 | Информационная табличка | 1 |
| 36 | 3102377 | Пластина | 1 |
| 38 | 7046272 | Направляющая | 1 |
| 39 | J680616 | Винт с шайбой | 10 |
| 42 | J780816 | Болт с внутренним шестигранником | 6 |
| 43 | A590908 | Пружинная шайба | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX64B-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
