Гидроцилиндр. поворот — HITACHI HX64B-2

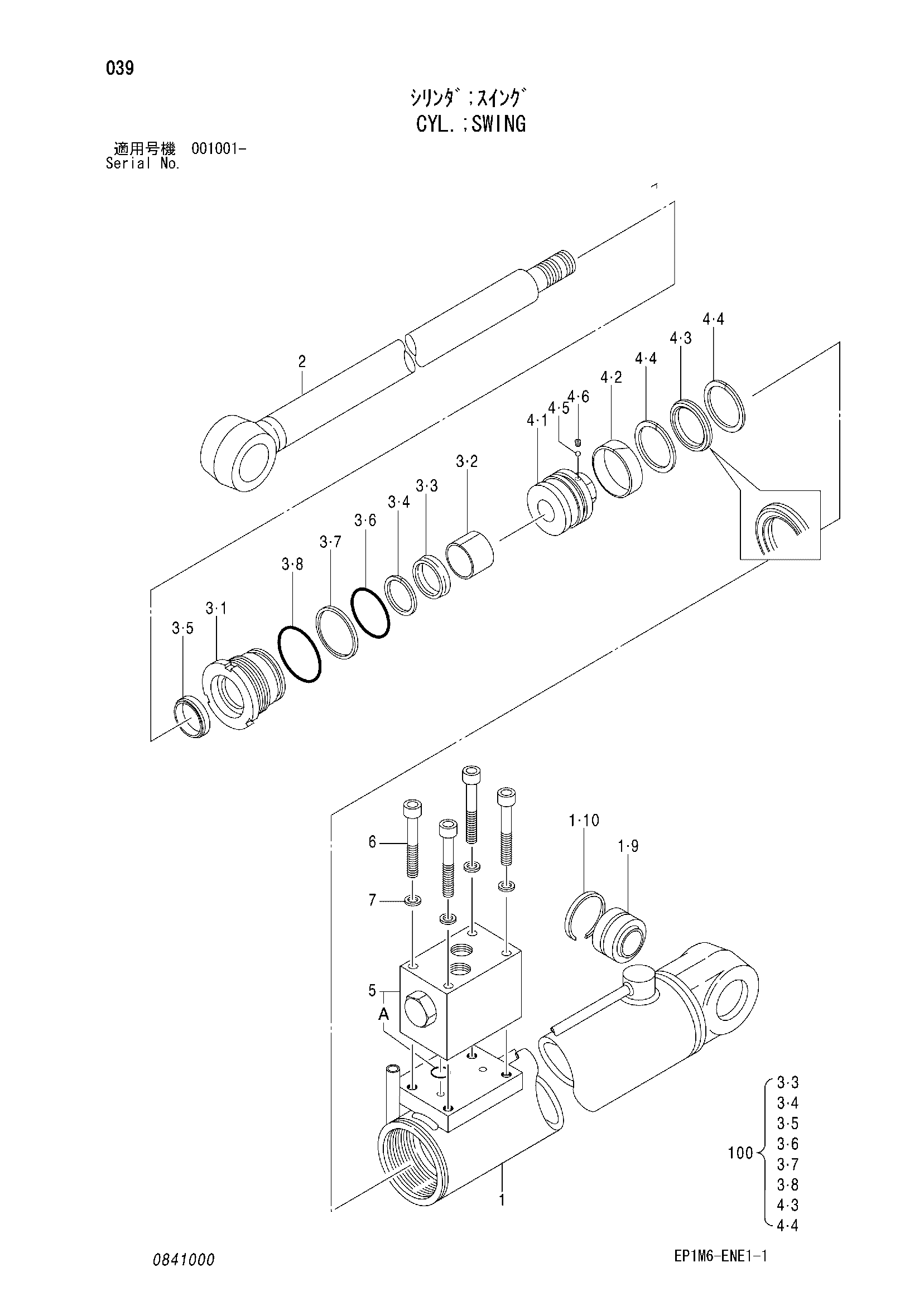

Заводская схема «Гидроцилиндр. поворот» для HITACHI HX64B-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4428379 | Гидроцилиндр. поворот | 1 | |
| 1 | 0841001 | Труба гидроцилиндра в сборе | 1 |
| 1-9 | 0841002 | Подшипник. спх.рол. | 1 |
| 1-10 | 0841003 | Ригн ретаининг | 1 |
| 2 | 0841004 | Шток поршня | 1 |
| 3 | 0841005 | Головка гидроцилиндра в сборе | 1 |
| 3-1 | 0841006 | Головка гидроцилиндра | 1 |
| 3-2 | 0429903 | Втулка | 1 |
| 3-3 | 0841007 | U-образная манжета | 1 |
| 3-4 | 0841008 | Опорное кольцо | 1 |
| 3-5 | 0841009 | Грязесъёмное кольцо | 1 |
| 3-6 | 0600807 | Уплотнительное кольцо | 1 |
| 3-7 | 0600811 | Опорное кольцо | 1 |
| 3-8 | 0600809 | Уплотнительное кольцо | 1 |
| 4 | 0841010 | Поршень в сборе | 1 |
| 4-1 | 0600903 | Поршень | 1 |
| 4-2 | 0600816 | Износостойкое кольцо | 1 |
| 4-3 | 0600817 | Уплотнение | 1 |
| 4-4 | 0600818 | Опорное кольцо | 2 |
| 4-5 | 0429917 | Стальной шарик | 1 |
| 4-6 | 0600819 | Установочный винт | 1 |
| 5 | 4480418 | Обратный клапан | 1 |
| 5A | 0841011 | Уплотнительное кольцо | 1 |
| 6 | 0841012 | Болт с внутренним шестигранником | 4 |
| 7 | 0742412 | Пружинная шайба | 4 |
| 8 | 0841013 | Колпачок | 1 |
| 100 | 4480421 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX64B-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
