Электрооборудование (передний)(1) — HITACHI HX64B-2

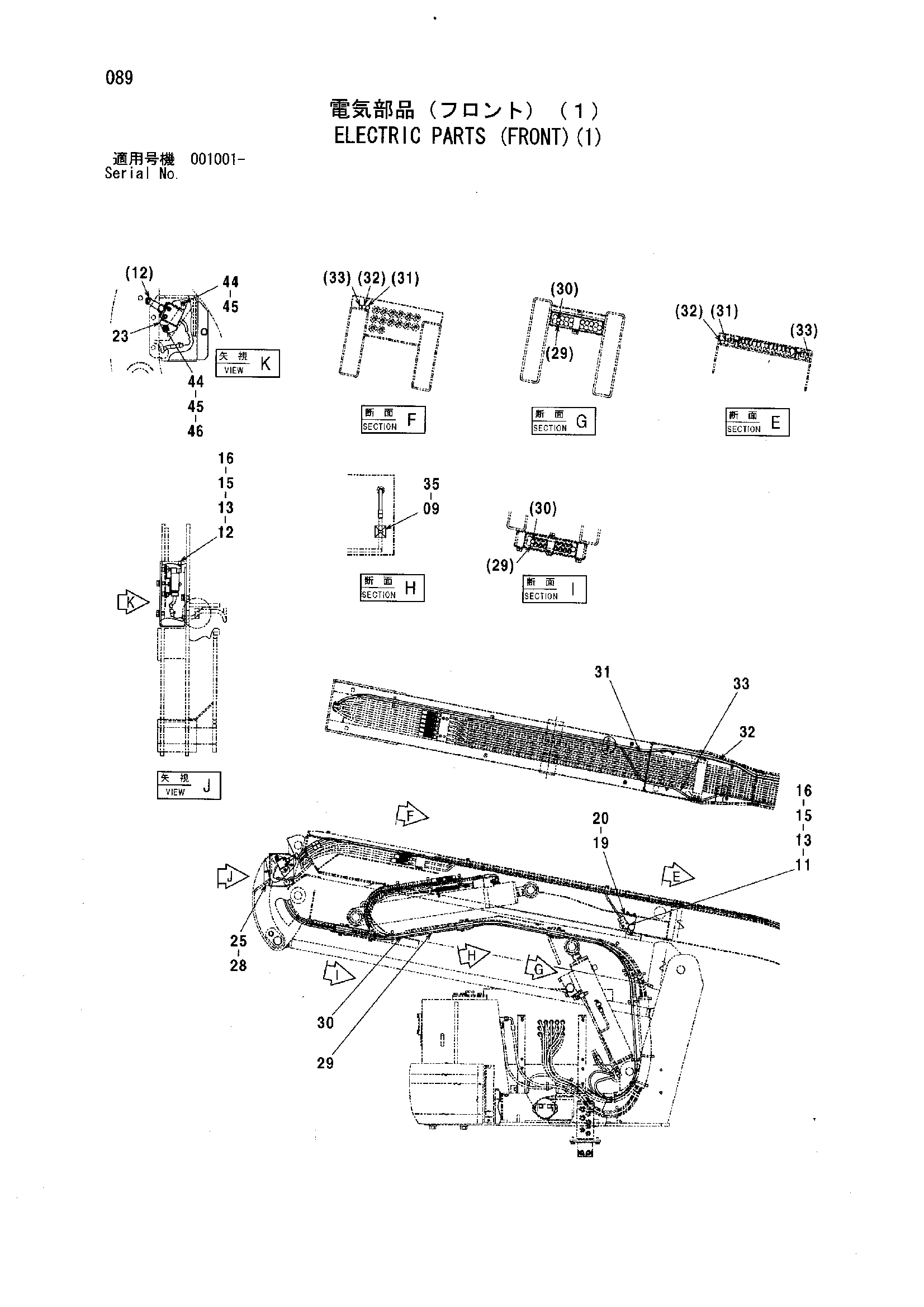

Заводская схема «Электрооборудование (передний)(1)» для HITACHI HX64B-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 09 | 4375828 | Зажим провод | 1 |
| 11 | 4601204 | Выключатель концевой | 1 |
| 12 | 4604545 | Выключатель концевой | 1 |
| 13 | J670530 | Винт с шайбой | 4 |
| 15 | M500504 | Гайка | 4 |
| 16 | A590105 | Плоская шайба | 4 |
| 19 | 4486985 | Кронштейн | 1 |
| 20 | J260820 | Болт с шайбой | 2 |
| 20A | J900820 | Болт | 1 |
| 20B | A590108 | Плоская шайба | 1 |
| 23 | 9760763 | Пластина | 1 |
| 25 | 3088336 | Крышка | 1 |
| 28 | J260816 | Болт с шайбой | 6 |
| 28A | J900816 | Болт | 1 |
| 28B | A590108 | Плоская шайба | 1 |
| 29 | 4620822 | Жгут проводов | 1 |
| 30 | 4620826 | Жгут проводов | 1 |
| 31 | 4620823 | Жгут проводов | 1 |
| 32 | 4620827 | Жгут проводов | 1 |
| 33 | 4620824 | Жгут проводов | 1 |
| 35 | 4326365 | Ленточный зажим | 1 |
| 44 | J780616 | Болт с внутренним шестигранником | 2 |
| 45 | A590906 | Пружинная шайба | 2 |
| 46 | J222006 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX64B-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
