Двигатель — HITACHI HX64B-2

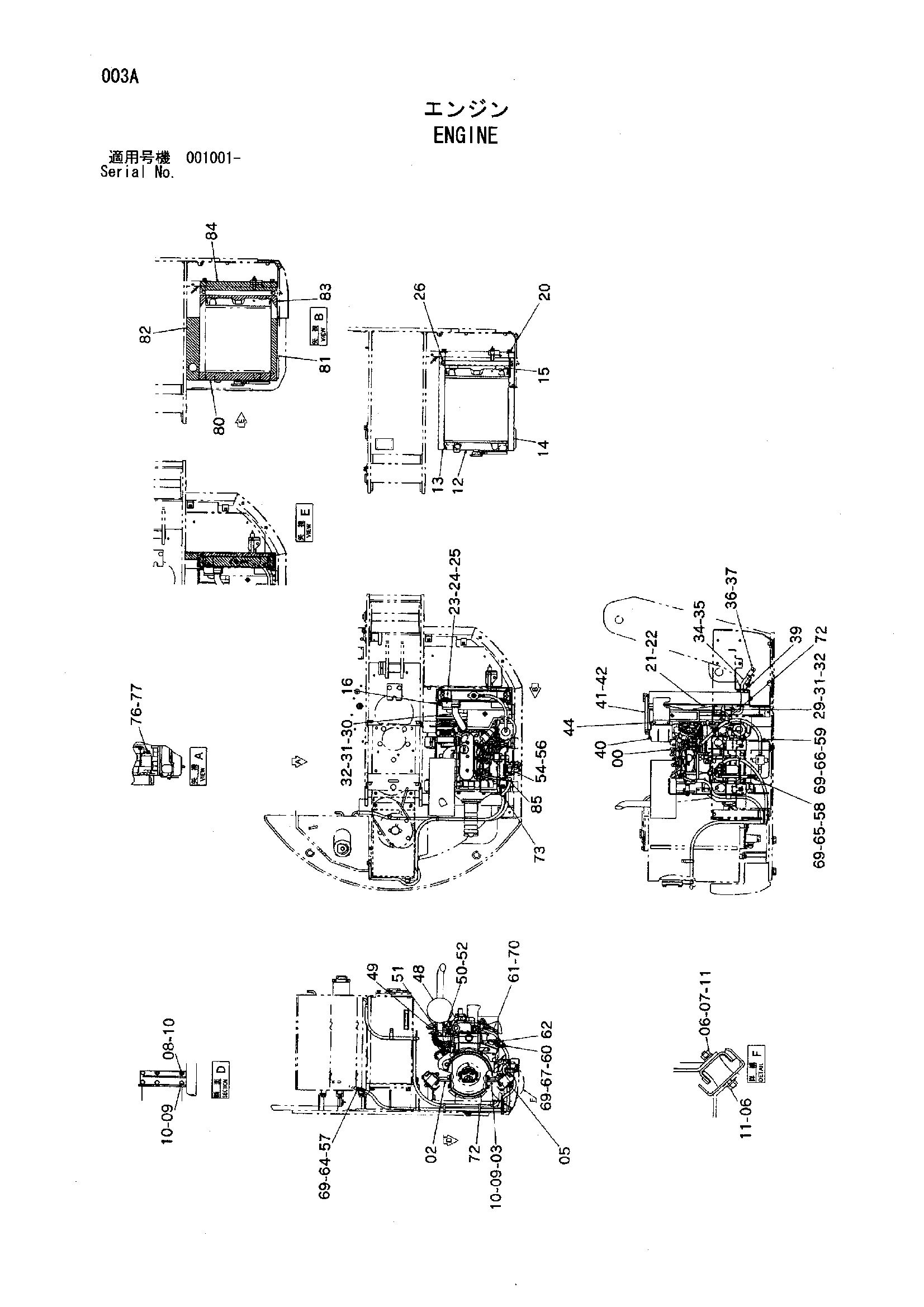

Заводская схема «Двигатель» для HITACHI HX64B-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4620819	Двигатель	1
02	8078107	Кронштейн	1
03	8078108	Кронштейн	1
05	4428365	Резиновая прокладка	4
06	J952010	Гайка	8
07	A590910	Пружинная шайба	4
08	M351020	Болт с внутренним шестигранником	2
09	J241025	Болт	10
10	J222010	Шайба	12
11	J222010	Шайба	8
12	4428333	Радиатор	1
13	8078105	Кронштейн	1
14	8078106	Кронштейн	1
15	4428366	Резиновая прокладка	2
16	4428373	Кожух	1
17	9753649	Опора	1
20	J271030	Болт с шайбой	2
20A	J901030	Болт	1
20B	J222010	Шайба	1
21	J900812	Болт	4
22	A590108	Плоская шайба	4
23	J780825	Болт с внутренним шестигранником	2
24	A590108	Плоская шайба	2
25	M500807	Гайка	2
26	J780820	Болт с внутренним шестигранником	4
29	3087718	Водяной шланг	1
30	3087719	Водяной шланг	1
31	4504367	Хомут шланга	2
32	4505243	Хомут шланга	2
34	4428375	Водяной шланг	1
35	4339258	Хомут шланга	2
36	4401686	Кран	1
37	4401687	Кран	1
39	J780820	Болт с внутренним шестигранником	1
40	4279429	Бак воды	1
41	4428374	Водяной шланг	1
42	4351486	Хомут шланга	2
44	J260620	Болт с шайбой	2
44A	J900620	Болт	1
44B	A590106	Плоская шайба	1
48	4428331	Глушитель	1
49	4428394	Прокладка	1
50	M500807	Гайка	4
51	J780820	Болт с внутренним шестигранником	1
51A	J780820	Болт	1
52	A590908	Пружинная шайба	4
54	4311000	Фильтр	1
55	J260865	Болт с шайбой	1
55A	J900865	Болт	1
55B	A590108	Плоская шайба	1
57	4428399	Топливный шланг	1
58	4428400	Топливный шланг	1
59	4428401	Топливный шланг	1
60	4428402	Топливный шланг	1
61	4393647	Топливный шланг	1
62	9754852	Трубка	1
64	4428403	Трубка	1
65	4428404	Трубка	1
66	4428405	Трубка	1
67	4428406	Трубка	1
69	4339258	Хомут шланга	8
70	4393609	Хомут шланга	2
72	4055311	Ленточный зажим	5
73	4190262	Зажим	1
76	4359366	Гайка	1
77	4359369	Пружинная шайба	1
80	4431336	Резиновое уплотнение	1
81	4431337	Резиновое уплотнение	1
82	4431338	Резиновая прокладка	1
83	4431339	Резиновое уплотнение	1
84	4431340	Резиновое уплотнение	1
85	4409863	Амортизатор	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI HX64B-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
