Гидроцилиндр рукояти — HITACHI HX64B-2

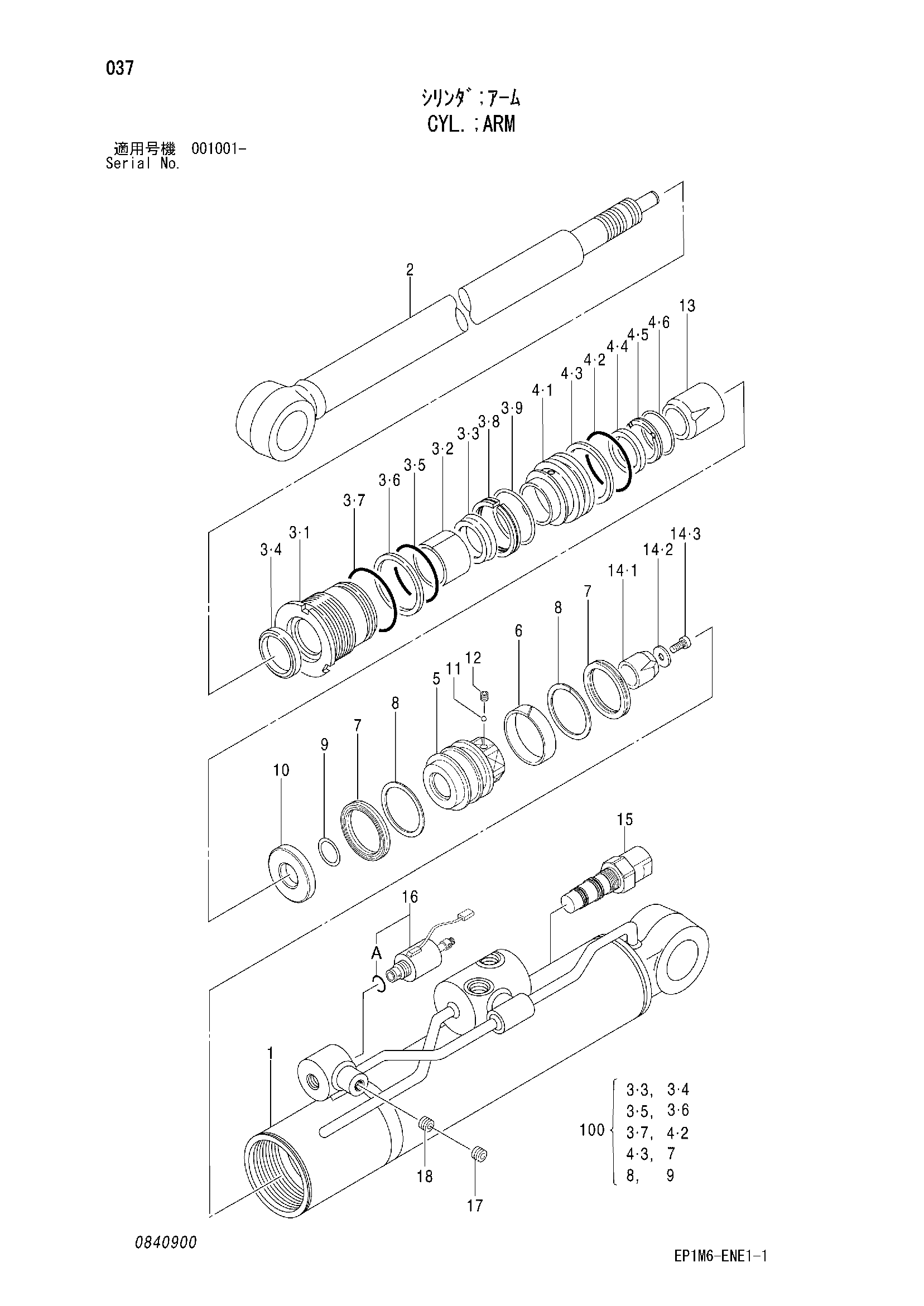

Заводская схема «Гидроцилиндр рукояти» для HITACHI HX64B-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4428378 | Гидроцилиндр рукояти | 1 | |
| 1 | 0840901 | Труба гидроцилиндра | 1 |
| 2 | 0840902 | Шток поршня | 1 |
| 3 | 0840903 | Головка гидроцилиндра в сборе | 1 |
| 3-1 | 0840904 | Головка гидроцилиндра | 1 |
| 3-2 | 0479002 | Втулка | 1 |
| 3-3 | 0480903 | U-образная манжета | 1 |
| 3-4 | 0840905 | Грязесъёмное кольцо | 1 |
| 3-5 | 0478706 | Уплотнительное кольцо | 1 |
| 3-6 | 0478707 | Опорное кольцо | 1 |
| 3-7 | 0478708 | Уплотнительное кольцо | 1 |
| 3-8 | 0478709 | Разъём | 1 |
| 3-9 | 0478710 | Ограничитель | 1 |
| 4 | 0840906 | Фиксатор в сборе | 1 |
| 4-1 | 0840907 | Фиксатор | 1 |
| 4-2 | 0478712 | Уплотнительное кольцо | 1 |
| 4-3 | 0478707 | Опорное кольцо | 1 |
| 4-4 | 0480908 | Кольцо амортизатор | 1 |
| 4-5 | 0480909 | Проставка | 1 |
| 4-6 | 0480910 | Ограничитель | 1 |
| 5 | 0840908 | Поршень | 1 |
| 6 | 0840909 | Износостойкое кольцо | 1 |
| 7 | 0840910 | U-образная манжета | 2 |
| 8 | 0840911 | Опорное кольцо | 2 |
| 9 | 0840912 | Уплотнительное кольцо | 1 |
| 10 | 0840913 | Держатель у-ринг | 1 |
| 11 | 0429917 | Стальной шарик | 1 |
| 12 | 0729005 | Установочный винт | 1 |
| 13 | 0840914 | Амортизирующий подшипник | 1 |
| 14 | 0840915 | Амортизатор в сборе | 1 |
| 14-1 | 0840916 | Амортизирующий подшипник | 1 |
| 14-2 | 0658610 | Шайба | 1 |
| 14-3 | 0744009 | Болт | 1 |
| 15 | 0832606 | Клапан | 1 |
| 16 | 0840917 | Электромагнитный клапан | 1 |
| 16A | 0840918 | Уплотнительное кольцо | 1 |
| 17 | 0840919 | Пробка | 1 |
| 18 | 0840920 | Пробка | 1 |
| 100 | 4480420 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX64B-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
