Стартер [компонент детали] — HITACHI HX64B-2
Заводская схема «Стартер [компонент детали]» для HITACHI HX64B-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

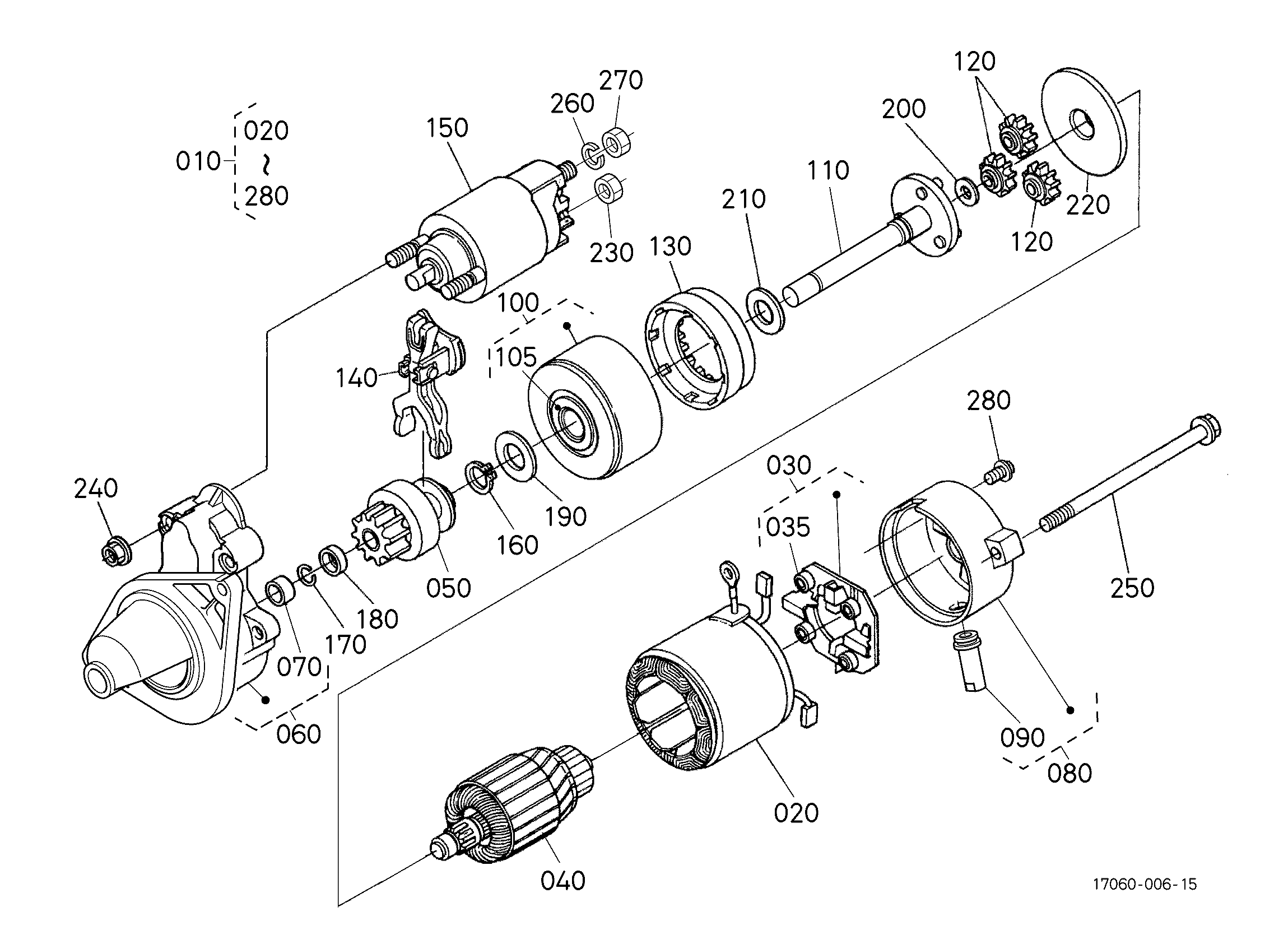

![Схема Стартер [компонент детали] HITACHI HX64B-2](/catalog-drawings/d7/d7348c29-dba2-4954-a1cf-94bd82979f6b.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 010 | KBT6798031150 | В сборе стартер | 1 |
| 020 | KBT6A10031160 | В сборе вилка, стартер | 1 |
| 030 | KBT1495863380 | В сборе держатель | 1 |
| 035 | KBT1495863480 | Пружина, щётка | 4 |
| 040 | KBT6A10031170 | В сборе арматуре | 1 |
| 045 | KBT1550463530 | Подшипник, шарик | 1 |
| 047 | KBT1550463500 | Подшипник, шарик | 1 |
| 050 | KBTK351181430 | В сборе муфта, стартер | 1 |
| 060 | KBT6798031180 | В сборе корпус, стартер | 1 |
| 070 | KBT6A10031190 | Подшипник | 1 |
| 080 | KBTK351181450 | В сборе рама | 1 |
| 090 | KBT1218263290 | Крышка | 1 |
| 100 | KBT1495863530 | В сборе подшипник | 1 |
| 105 | KBT1495863060 | Подшипник | 1 |
| 110 | KBTK351181460 | В сборе вал, стартер | 1 |
| 120 | KBT1495863260 | Шестерня | 3 |
| 130 | KBT1495863270 | Шестерня | 1 |
| 135 | KBT1540163390 | Пружина, щётка | 12 |
| 140 | KBT1495863050 | Рычаг | 1 |
| 150 | KBT1218163080 | В сборе выключатель, магнетик | 1 |
| 160 | KBT1495863170 | Кольцо, стопорный | 1 |
| 170 | KBT1218163220 | Кольцо, стопорный | 1 |
| 180 | KBT1381663460 | Втулка | 1 |
| 190 | KBT1495894010 | Шайба, плаин | 1 |
| 200 | KBT1495894020 | Шайба, плаин | 1 |
| 210 | KBT1495894030 | Шайба, плаин | 1 |
| 220 | KBT1495894040 | Пластина | 1 |
| 230 | KBT1661192020 | Гайка, хексагон | 1 |
| 240 | KBT1427892010 | Гайка | 2 |
| 250 | KBT1146063320 | Болт, тхроугх | 2 |
| 260 | KBT1380194100 | Пружинная шайба | 1 |
| 270 | KBT1961692010 | Гайка, хексагон | 1 |
| 280 | KBTK351181480 | Винт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX64B-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
