Передние детали — HITACHI HX64B-2

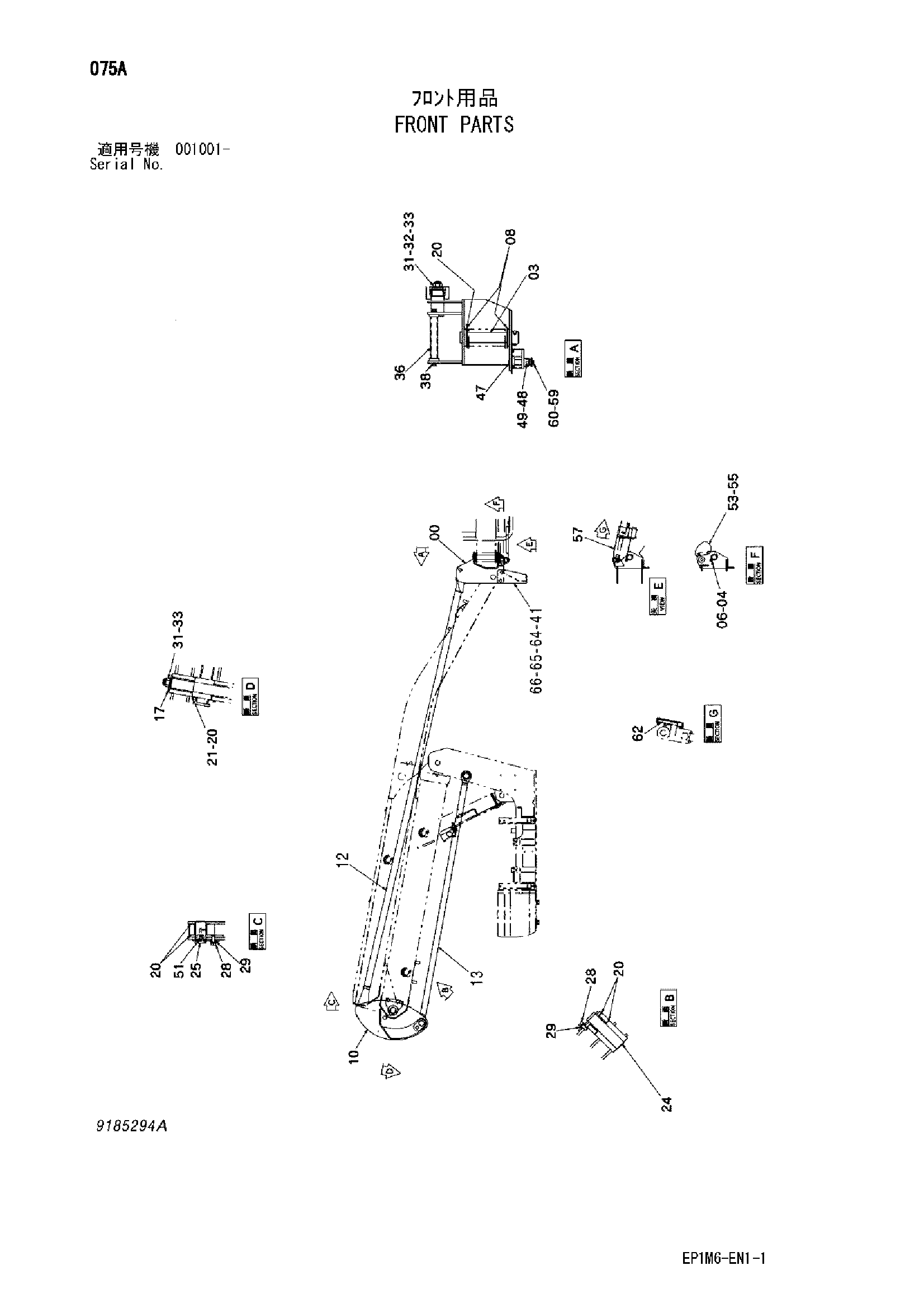

Заводская схема «Передние детали» для HITACHI HX64B-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6018744 | Свингпост | 1 |
| 03 | 4428415 | Палец | 1 |
| 04 | J900870 | Болт | 1 |
| 06 | M500807 | Гайка | 2 |
| 08 | 4442920 | Регулировочная шайба 2.3mm | 2 |
| 10 | 9187687 | Тяга | 1 |
| 12 | 9186880 | Шток (1) | 1 |
| 13 | 9186881 | Шток (2) | 1 |
| 17 | 4428414 | Шайба | 1 |
| 20 | 4352136 | Регулировочная шайба 0.5mm | 8 |
| 21 | 4354259 | Регулировочная шайба 0.8mm | 1 |
| 24 | 9754849 | Палец | 1 |
| 25 | 9754850 | Палец | 1 |
| 28 | J901225 | Болт | 2 |
| 29 | 4294696 | Втулка | 2 |
| 31 | M642022 | Корончатая гайка | 2 |
| 32 | 4403508 | Шайба | 1 |
| 33 | A764040 | Шплинт | 2 |
| 36 | 9754156 | Трубка | 1 |
| 38 | J271025 | Болт с шайбой | 2 |
| 38A | J901025 | Болт | 1 |
| 38B | J222010 | Шайба | 1 |
| 41 | 8079517 | Кронштейн | 1 |
| 47 | 4440783 | Палец | 1 |
| 48 | J900645 | Болт | 1 |
| 49 | M500605 | Гайка | 2 |
| 51 | J75481 | Пресс-маслёнка | 1 |
| 53 | 4440777 | Крышка | 1 |
| 55 | J260612 | Болт с шайбой | 2 |
| 55A | J900612 | Болт | 1 |
| 55B | A590106 | Плоская шайба | 1 |
| 57 | 3089978 | Крышка | 1 |
| 59 | J260816 | Болт с шайбой | 1 |
| 59A | J900816 | Болт | 1 |
| 59B | A590108 | Плоская шайба | 1 |
| 60 | 4346037 | Шайба | 1 |
| 62 | 4440776 | Трубка | 2 |
| 64 | J271220 | Болт с шайбой | 4 |
| 64A | J901220 | Болт | 1 |
| 64B | J222012 | Шайба | 1 |
| 64 | J901220 | Болт | 4 |
| 65 | A590912 | Пружинная шайба | 4 |
| 66 | A590112 | Плоская шайба | 4 |
| 66 | J222012 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX64B-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
