Трубка в сборе — HITACHI HX64B-2

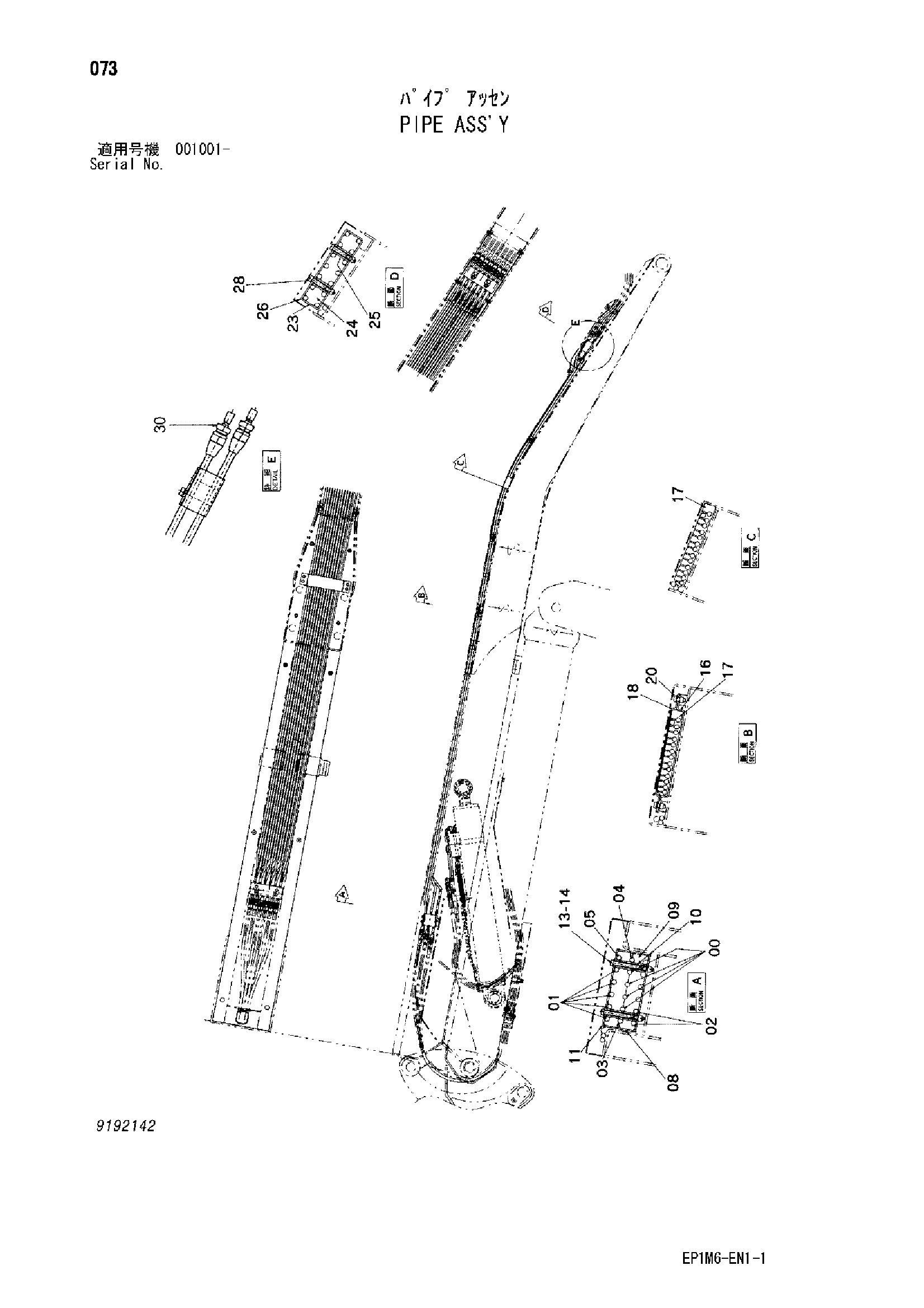

Заводская схема «Трубка в сборе» для HITACHI HX64B-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3087730 | Трубка | 4 |
| 01 | 3088248 | Трубка | 5 |
| 02 | 3088249 | Трубка | 2 |
| 03 | 3088250 | Трубка | 1 |
| 04 | 3089793 | Трубка | 1 |
| 05 | 3089794 | Трубка | 1 |
| 08 | 9755071 | Кронштейн | 1 |
| 09 | 4428422 | Резиновая втулка | 2 |
| 10 | 4439643 | Проставка | 2 |
| 11 | 4439642 | Пластина | 1 |
| 13 | J900670 | Болт | 2 |
| 14 | A590906 | Пружинная шайба | 2 |
| 16 | 9755072 | Кронштейн | 1 |
| 17 | 4439646 | Резиновая втулка | 1 |
| 18 | 4439645 | Кронштейн | 1 |
| 20 | J260616 | Болт с шайбой | 2 |
| 20A | J900616 | Болт | 1 |
| 20B | A590106 | Плоская шайба | 1 |
| 23 | 9755073 | Кронштейн | 1 |
| 24 | 4428423 | Резиновая втулка | 1 |
| 25 | 4428426 | Проставка | 2 |
| 26 | 4439647 | Пластина | 1 |
| 28 | J260645 | Болт с шайбой | 2 |
| 28A | J900645 | Болт | 1 |
| 28B | A590106 | Плоская шайба | 1 |
| 30 | 4409741 | Адаптер: S | 28 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX64B-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
