Электрооборудование (передний)(2) — HITACHI HX64B-2

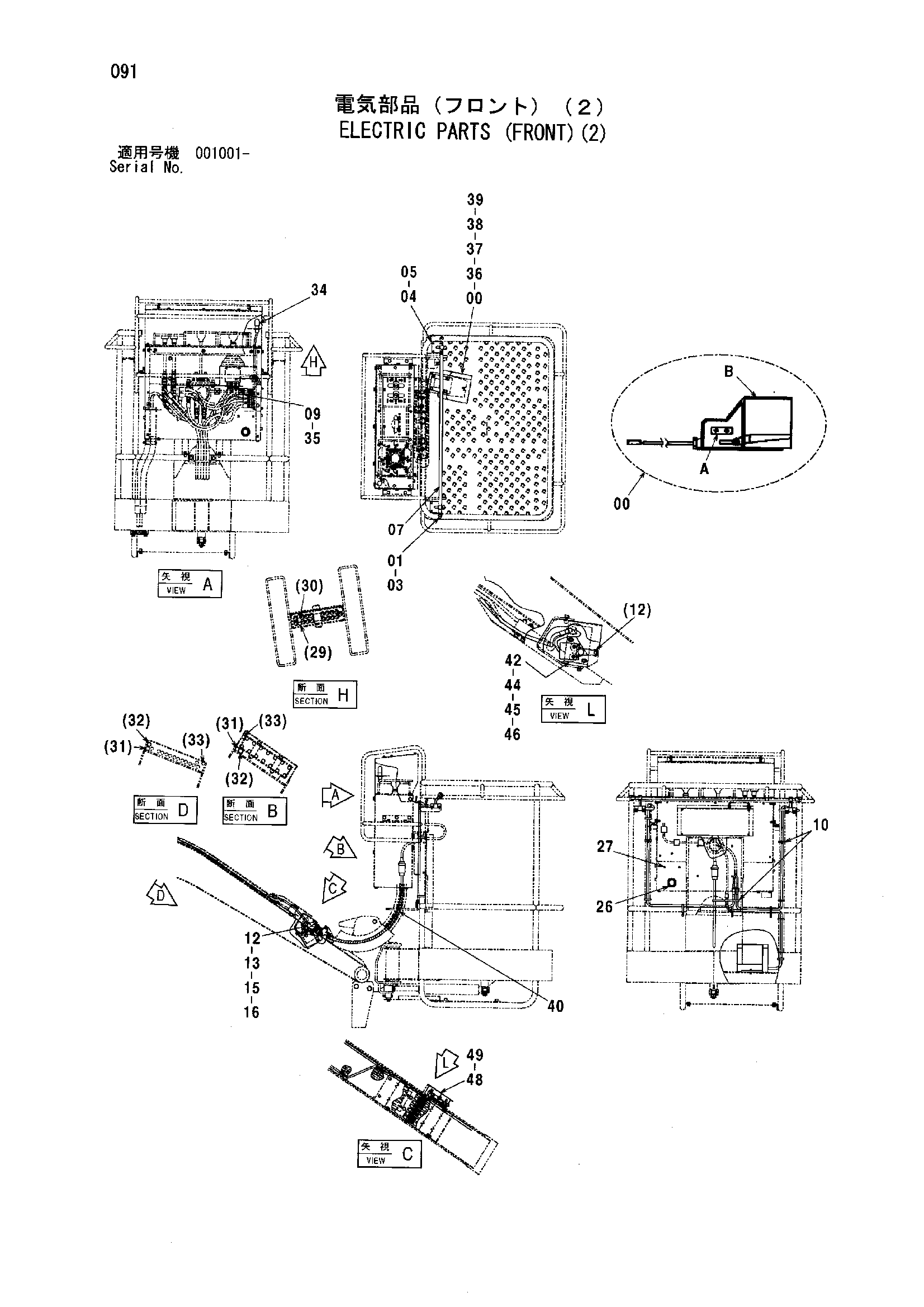

Заводская схема «Электрооборудование (передний)(2)» для HITACHI HX64B-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4445842 | Выключатель | 1 |
| 00A | 4467581 | Выключатель микро | 1 |
| 00B | 4467565 | Крышка | 1 |
| 01 | J952012 | Гайка | 2 |
| 03 | 4250811 | Гайка колпачок | 2 |
| 04 | 4403892 | Датчик | 2 |
| 04A | 4485909 | Датчик | 1 |
| 04B | 4485910 | Актуатор | 1 |
| 04C | 4485911 | Защитный кожух | 1 |
| 04D | 4485912 | Проставка | 1 |
| 05 | J670412 | Винт с шайбой | 8 |
| 07 | 4410600 | Трубка | 1 |
| 09 | 4375828 | Зажим провод | 3 |
| 10 | 4055312 | Ленточный зажим | 12 |
| 12 | 4604545 | Выключатель концевой | 1 |
| 13 | J670530 | Винт с шайбой | 2 |
| 15 | M500504 | Гайка | 2 |
| 16 | A590105 | Плоская шайба | 2 |
| 26 | 4405559 | Резиновая втулка | 1 |
| 27 | J460620 | Винт с шайбой | 3 |
| 34 | 4440131 | Фонарь | 1 |
| 34A | 4643329 | Лампа | 1 |
| 35 | 4326365 | Ленточный зажим | 3 |
| 36 | J780520 | Болт с внутренним шестигранником | 3 |
| 37 | M500504 | Гайка | 3 |
| 38 | A590905 | Пружинная шайба | 3 |
| 39 | A590105 | Плоская шайба | 6 |
| 40 | 4327293 | Защитный кожух | 2 |
| 42 | 9760766 | Пластина | 1 |
| 44 | J780616 | Болт с внутренним шестигранником | 2 |
| 45 | A590906 | Пружинная шайба | 2 |
| 46 | J222006 | Шайба | 2 |
| 48 | 9760767 | Кронштейн | 1 |
| 49 | J260614 | Болт с шайбой | 5 |
| 49A | J900614 | Болт | 1 |
| 49B | A590106 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX64B-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
