Электрооборудование (передний)[EU] — HITACHI HX64B-2

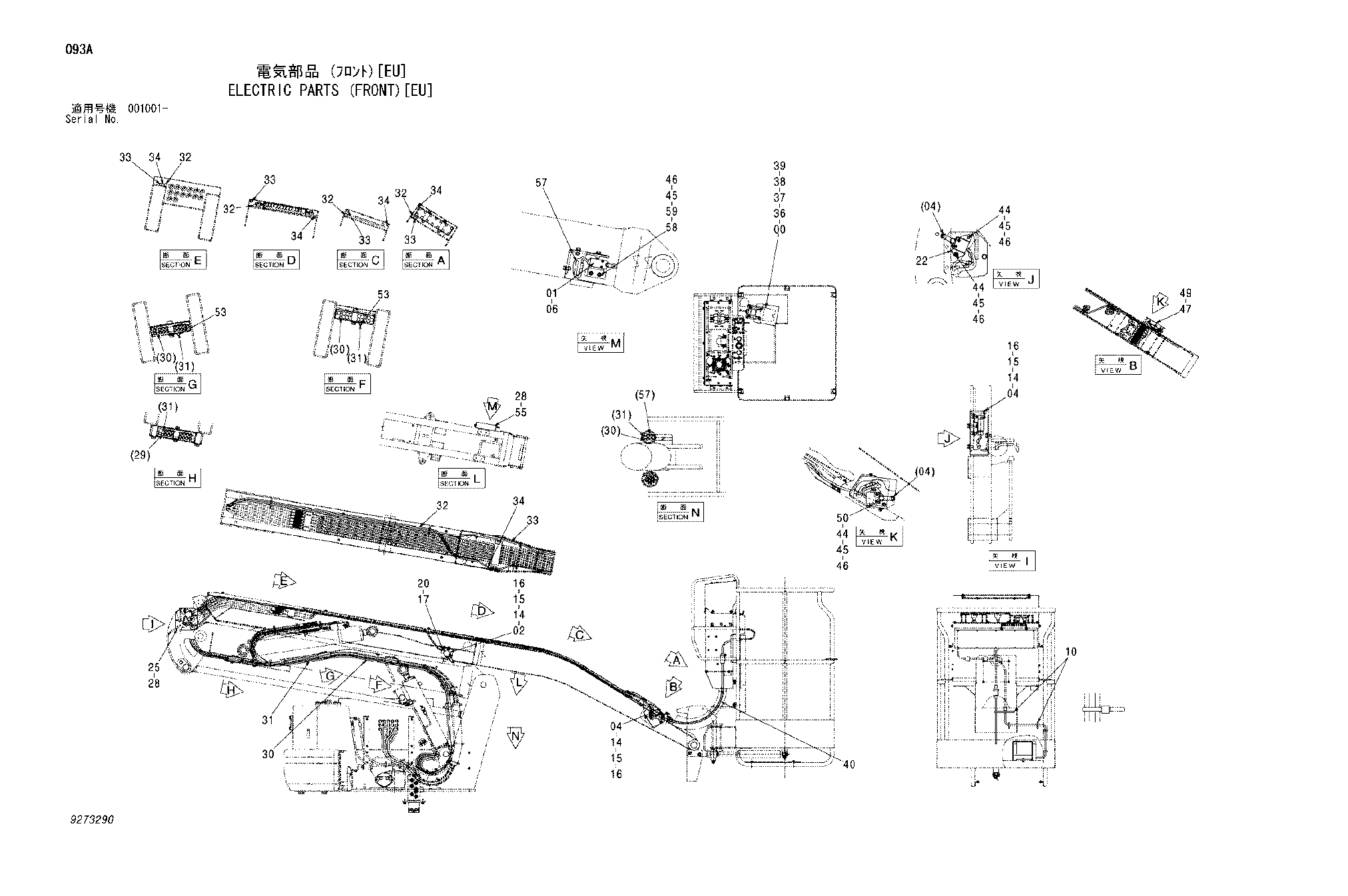

Заводская схема «Электрооборудование (передний)[EU]» для HITACHI HX64B-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Электрооборудование (передний)[EU] HITACHI HX64B-2](/catalog-drawings/fe/fe728852-6e91-4f0b-829f-13c7fe3eaa25.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4445842 | Выключатель | 1 |
| 00A | 4467581 | Выключатель | 1 |
| 00B | 4467565 | Крышка | 1 |
| 01 | 4673787 | Выключатель концевой | 1 |
| 02 | 4601204 | Выключатель концевой | 1 |
| 04 | 4604545 | Выключатель концевой | 2 |
| 06 | J670420 | Винт с шайбой | 2 |
| 10 | 4055312 | Ленточный зажим | 12 |
| 14 | J670530 | Винт с шайбой | 6 |
| 15 | M500504 | Гайка | 6 |
| 16 | A590105 | Плоская шайба | 6 |
| 17 | 4486985 | Кронштейн | 1 |
| 20 | J260820 | Болт с шайбой | 2 |
| 20A | J900820 | Болт | 1 |
| 20B | A590108 | Плоская шайба | 1 |
| 22 | 9760763 | Пластина | 1 |
| 25 | 3088336 | Крышка | 1 |
| 28 | J260816 | Болт с шайбой | 6 |
| 28A | J900816 | Болт | 1 |
| 28B | A590108 | Плоская шайба | 1 |
| 30 | 4620822 | Жгут проводов | 1 |
| 31 | 4620826 | Жгут проводов | 1 |
| 32 | 4620823 | Жгут проводов | 1 |
| 33 | 4620827 | Жгут проводов | 1 |
| 34 | 4620824 | Жгут проводов | 1 |
| 36 | J780520 | Болт с внутренним шестигранником | 3 |
| 37 | M500504 | Гайка | 3 |
| 38 | A590905 | Пружинная шайба | 3 |
| 39 | A590105 | Плоская шайба | 6 |
| 40 | 4327293 | Защитный кожух | 2 |
| 44 | J780616 | Болт с внутренним шестигранником | 4 |
| 45 | A590906 | Пружинная шайба | 6 |
| 46 | J222006 | Шайба | 6 |
| 47 | 9760767 | Кронштейн | 1 |
| 49 | J260614 | Болт с шайбой | 5 |
| 49A | J900614 | Болт | 1 |
| 49B | A590106 | Плоская шайба | 1 |
| 50 | 9760766 | Пластина | 1 |
| 53 | 4190261 | Зажим | 2 |
| 55 | 4673788 | Крышка | 1 |
| 57 | 4478768 | Жгут проводов | 1 |
| 58 | 9768328 | Сиденье | 1 |
| 59 | J780616 | Болт с внутренним шестигранником | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX64B-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
