Гидрораспределитель (2/2) — HITACHI HX64B-2

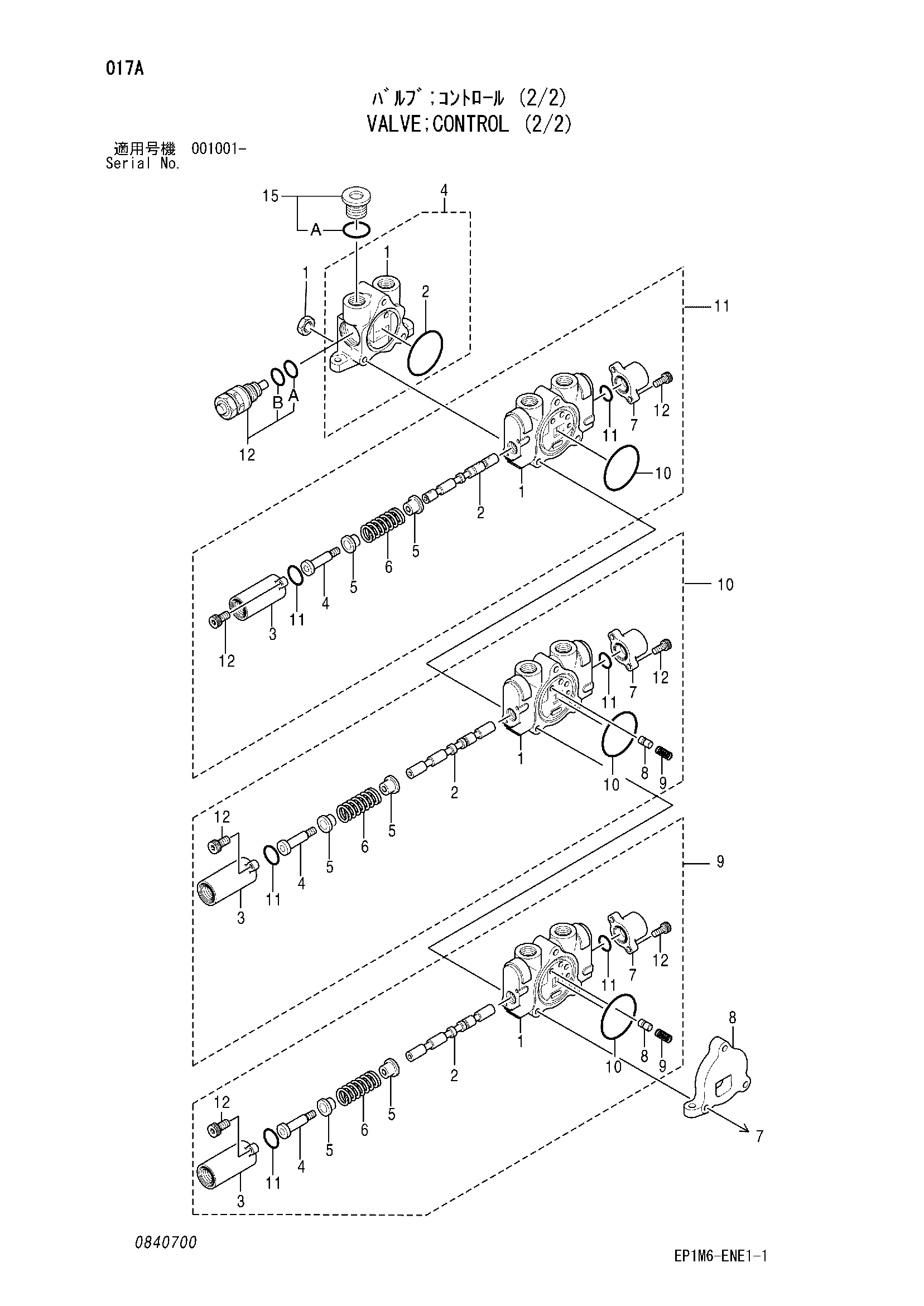

Заводская схема «Гидрораспределитель (2/2)» для HITACHI HX64B-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4428338	Гидрораспределитель (2/2)	1
1	0168203	Гайка	3
4	0429601	Инлет-сектион в сборе	1
4-1	0429602	Корпус	1
4-2	A810055	Уплотнительное кольцо	1
8	0840701	Проставка	1
9	0840702	Споол-сектион в сборе	1
9-3	0832103	Колпачок	1
9-4	0790505	Винт	1
9-5	0429310	Седло пружины	2
9-6	0429311	Пружина	1
9-7	0832104	Колпачок	1
9-8	0429305	Обратный клапан	1
9-9	0219010	Пружина	1
9-10	A810055	Уплотнительное кольцо	1
9-11	0429313	Уплотнительное кольцо	2
9-12	0429314	Болт с внутренним шестигранником	4
10	0840703	Споол-сектион в сборе	1
10-3	0832103	Колпачок	1
10-4	0790505	Винт	1
10-5	0429310	Седло пружины	2
10-6	0429311	Пружина	1
10-7	0832104	Колпачок	1
10-8	0429305	Обратный клапан	1
10-9	0219010	Пружина	1
10-10	A810055	Уплотнительное кольцо	1
10-11	0429313	Уплотнительное кольцо	2
10-12	0429314	Болт с внутренним шестигранником	4
11	0840704	Споол-сектион в сборе	1
11-3	0832103	Колпачок	1
11-4	0790505	Винт	1
11-5	0429310	Седло пружины	2
11-6	0429311	Пружина	1
11-7	0832104	Колпачок	1
11-10	A810055	Уплотнительное кольцо	1
11-11	0429313	Уплотнительное кольцо	2
11-12	0429314	Болт с внутренним шестигранником	4
12	0429315	Предохранительный клапан в сборе	1
12A	4506418	Уплотнительное кольцо	2
12B	4509180	Уплотнительное кольцо	1
15	0668108	Пробка в сборе	1
15A	4506418	Уплотнительное кольцо	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI HX64B-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
