Гидрораспределитель (1/2) — HITACHI HX64B

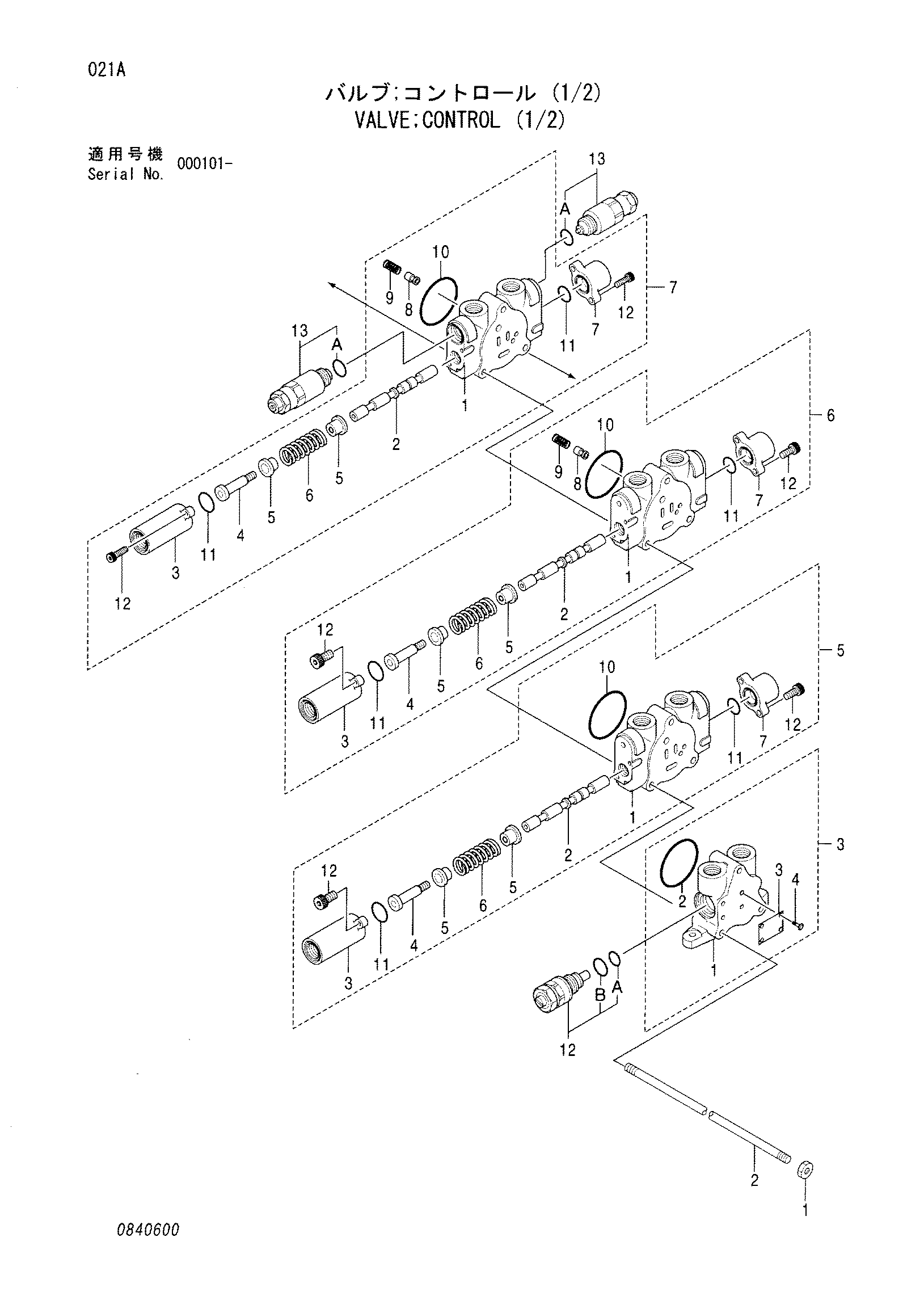

Заводская схема «Гидрораспределитель (1/2)» для HITACHI HX64B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4428338 | Гидрораспределитель | 1 | |
| 1 | 0168203 | Гайка | 3 |
| 2 | 0840601 | Шток TIE | 3 |
| 3 | 0429302 | Инлет-сектион в сборе | 1 |
| 3-1 | 0429303 | Корпус | 1 |
| 3-2 | A810055 | Уплотнительное кольцо | 1 |
| 5 | 0840602 | Споол-сектион в сборе | 1 |
| 5-3 | 0832103 | Колпачок | 1 |
| 5-4 | 0790505 | Винт | 1 |
| 5-5 | 0429310 | Седло пружины | 2 |
| 5-6 | 0429311 | Пружина | 1 |
| 5-7 | 0832104 | Колпачок | 1 |
| 5-10 | A810055 | Уплотнительное кольцо | 1 |
| 5-11 | 0429313 | Уплотнительное кольцо | 2 |
| 5-12 | 0429314 | Болт с внутренним шестигранником | 4 |
| 6 | 0840603 | Споол-сектион в сборе | 1 |
| 6-3 | 0832103 | Колпачок | 1 |
| 6-4 | 0790505 | Винт | 1 |
| 6-5 | 0429310 | Седло пружины | 2 |
| 6-6 | 0429311 | Пружина | 1 |
| 6-7 | 0832104 | Колпачок | 1 |
| 6-8 | 0429305 | Обратный клапан | 1 |
| 6-9 | 0219010 | Пружина | 1 |
| 6-10 | A810055 | Уплотнительное кольцо | 1 |
| 6-11 | 0429313 | Уплотнительное кольцо | 2 |
| 6-12 | 0429314 | Болт с внутренним шестигранником | 4 |
| 7 | 0840604 | Споол-сектион в сборе | 1 |
| 7-3 | 0832103 | Колпачок | 1 |
| 7-4 | 0790505 | Винт | 1 |
| 7-5 | 0429310 | Седло пружины | 2 |
| 7-6 | 0429311 | Пружина | 1 |
| 7-7 | 0832104 | Колпачок | 1 |
| 7-8 | 0429305 | Обратный клапан | 1 |
| 7-9 | 0219010 | Пружина | 1 |
| 7-10 | A810055 | Уплотнительное кольцо | 1 |
| 7-11 | 0429313 | Уплотнительное кольцо | 2 |
| 7-12 | 0429314 | Болт с внутренним шестигранником | 4 |
| 12 | 0429315 | Предохранительный клапан в сборе | 1 |
| 12A | 4506418 | Уплотнительное кольцо | 2 |
| 12B | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 0220003 | Предохранительный клапан в сборе | 2 |
| 13A | 0103025 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX64B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
