Электрооборудование (передний) [STD] — HITACHI HX64B

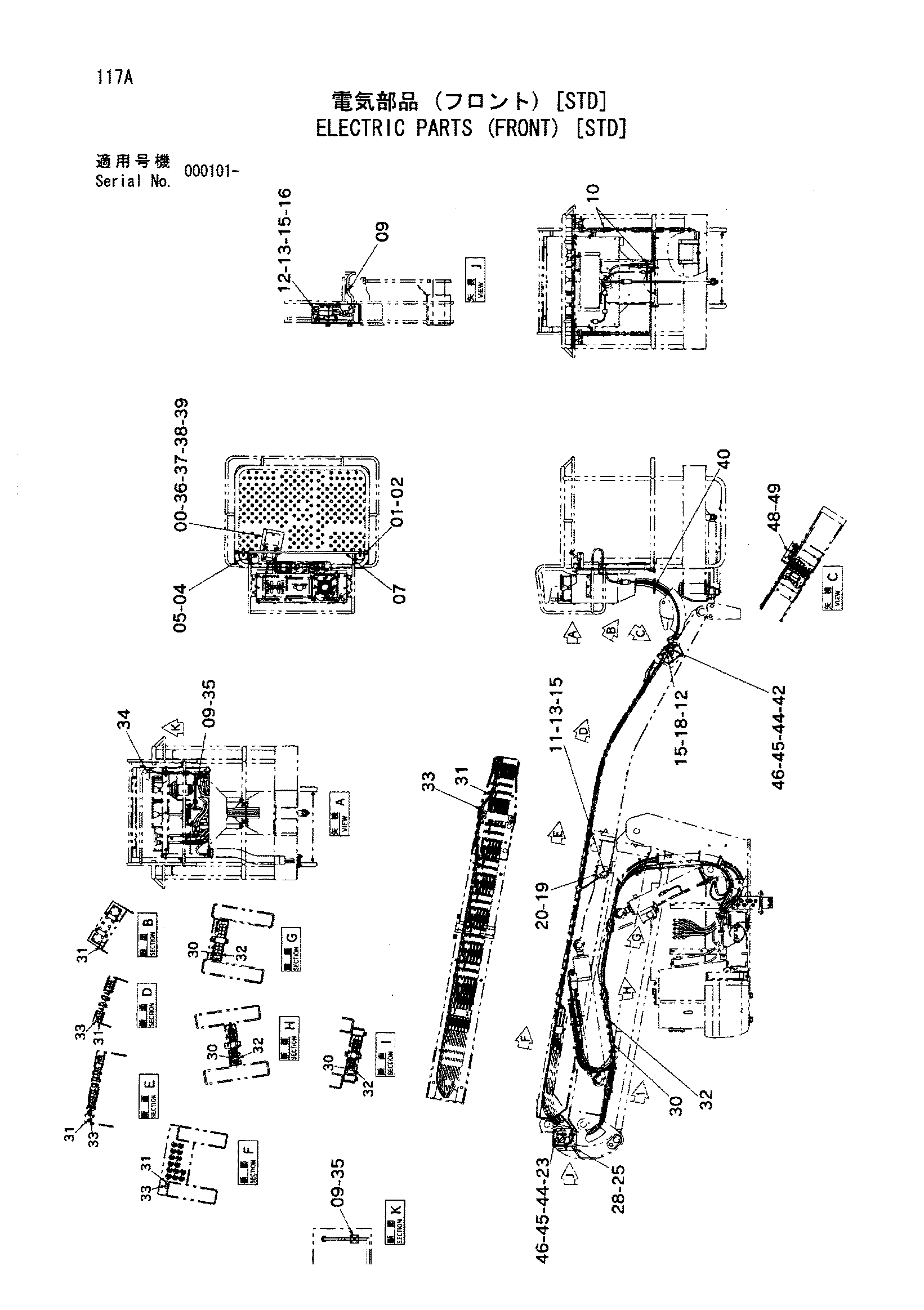

Заводская схема «Электрооборудование (передний) [STD]» для HITACHI HX64B. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4428417	Выключатель	1
00A	4467836	Выключатель микро	1
00B	4467565	Крышка	1
01	J952012	Гайка	2
02	4250811	Гайка колпачок	2
04	4403892	Датчик	2
04A	4485909	Датчик	1
04B	4485910	Актуатор	1
04C	4485911	Защитный кожух	1
04D	4485912	Проставка	1
05	J670412	Винт с шайбой	8
07	4410600	Трубка	1
09	4375828	Зажим провод	4
10	4055312	Ленточный зажим	12
11	4428420	Выключатель концевой	1
12	4428419	Выключатель концевой	3
13	J670535	Винт с шайбой	4
15	J231105	Гайка	6
16	J253105	Плоская шайба	6
18	J670520	Винт с шайбой	2
19	4428418	Кронштейн	1
20	J090820	Болт с шайбой	2
23	9754039	Пластина	1
25	3088336	Крышка	1
28	J090816	Болт с шайбой	3
30	4431611	Жгут проводов	1
31	4431612	Жгут проводов	1
32	4431613	Жгут проводов	1
33	4431614	Жгут проводов	1
34	4440131	Фонарь	1
35	4326365	Ленточный зажим	4
36	J770520	Болт с внутренним шестигранником	3
37	J231105	Гайка	3
38	J252105	Пружинная шайба	3
39	J253105	Плоская шайба	6
40	4327293	Защитный кожух	1
42	4439653	Пластина	1
44	J770616	Болт с внутренним шестигранником	4
45	J252106	Пружинная шайба	4
46	J254006	Плоская шайба	3
48	9755075	Кронштейн	1
49	J090616	Болт с шайбой	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI HX64B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
