Насос трубопроводы [EU] — HITACHI HX64B

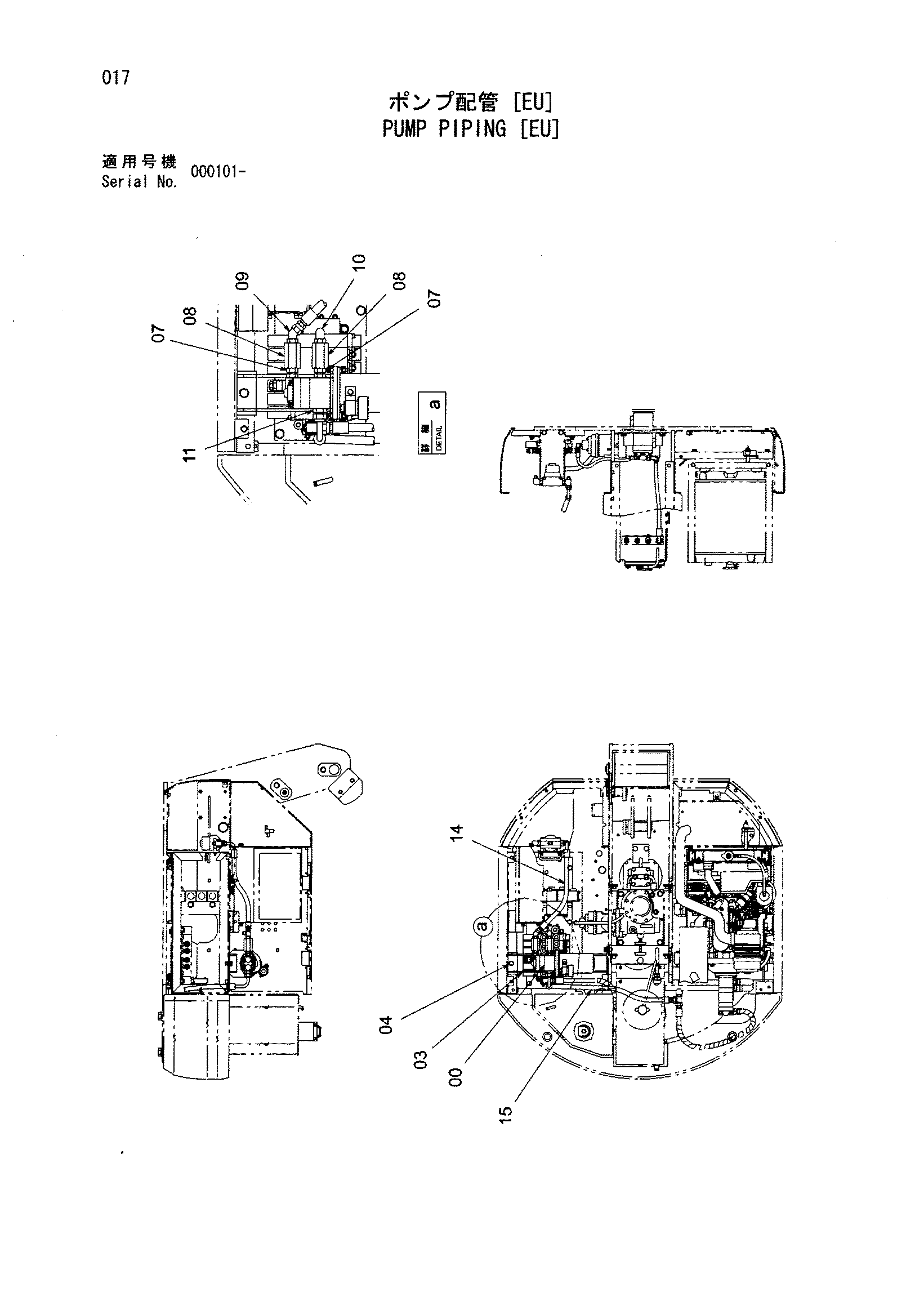

Заводская схема «Насос трубопроводы [EU]» для HITACHI HX64B. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Насос трубопроводы [EU] HITACHI HX64B](/catalog-drawings/84/8455630c-2842-4063-b96d-9d4b20f64a2d.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4476226 | Насос | 1 |
| 03 | 8088042 | Кронштейн | 1 |
| 04 | J051025 | Болт с шайбой | 1 |
| 07 | 4198472 | Адаптер | 2 |
| 07A | 4509180 | Уплотнительное кольцо | 2 |
| 08 | 4404795 | Обратный клапан | 2 |
| 09 | 4190244 | Угловой штуцер | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 4154671 | Угловой штуцер | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4210361 | Адаптер | 1 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 14 | 4461837 | Шланг | 1 |
| 15 | 4483729 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX64B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
